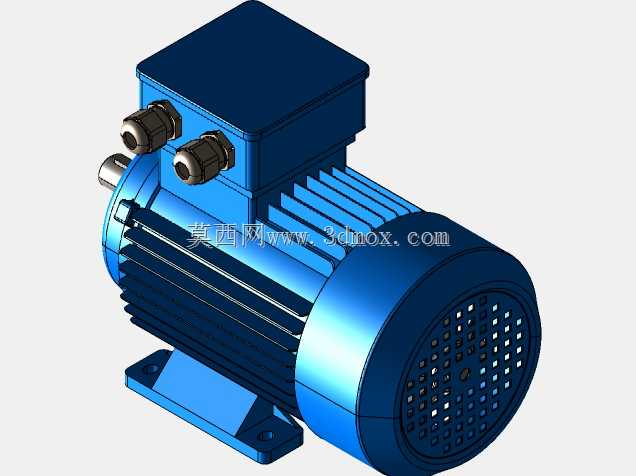

AIR71A-2型工业驱动用电动机三维结构

　　在工业传动系统的选型与结构设计环节，小功率异步电动机的三维模型搭建往往是设备布局阶段的核心参考项，这款AIR71A-2型电动机的三维结构，完全围绕实际工业场景的安装与运行需求完成建模还原。从应用场景来看，这类0.75kW功率等级的两极电机，普遍适配轻工生产线的输送带驱动、小型风机的动力输入、机床辅助进给机构的动力源，以及小型泵类设备的传动端，在220V/380V的常规工业供电环境下可直接接入使用，额定转速达到2840转每分钟，能够满足需要高转速小扭矩输出的工位动力需求。

　　建模过程中优先还原了电机的安装边界尺寸，机座的底脚安装孔位完全遵循对应机座号的行业通用标准，四个安装孔的中心距、底脚平面的平整度公差、轴伸端的直径与键槽尺寸，都按照实物的装配要求做了精准还原，设计人员在做整机设备布局时，可以直接调用该模型完成安装位的干涉检查，不需要额外核对安装尺寸偏差。轴伸端的配合公差按照过渡配合的要求做了结构预留，能够匹配标准联轴器、皮带轮的装配需求，接线盒的位置设置在机座侧上方，预留了线缆走线的弯曲空间，避免设备布线时出现线缆弯折半径不足的问题。

　　从功能特性的还原来看，模型完整呈现了电机的散热筋结构，机座外壳的纵向散热筋高度、间距都按照实际散热需求设计，能够保证电机在额定负载运行时的热量有效散出，端盖的轴承室结构、轴承的装配位置都做了分层建模，方便设计人员在做维护结构设计时，直接参考轴承的拆装空间预留。风罩与风叶的配合间隙也做了精准还原，风叶的角度完全匹配两极电机的散热风量需求，不会出现模型装配后风叶与风罩干涉的问题。

　　设计思路上完全遵循实物的装配逻辑，整个模型按照定子组件、转子组件、端盖、风叶、风罩、接线盒、底脚的装配层级做了结构拆分，每个部件的配合面都设置了正确的装配约束，调用模型时可以根据需求拆分查看内部结构，也可以直接用于整机的装配干涉检查、设备外观渲染、安装指导动画的制作。在做设备布局时，电机的外轮廓尺寸完全符合实际产品的尺寸边界，不会出现模型尺寸偏小导致现场安装时与周边部件碰撞的问题，接线盒的开盖空间、电机维护时的拆装空间都在模型中做了边界预留，设计人员可以直接在三维环境中模拟电机的拆装维护流程，提前排查设备维护时的操作空间不足问题。

　　针对不同的安装场景需求，模型还原了底脚安装的基准面，轴伸端的轴向、径向尺寸公差都按照工业电机的通用标准做了标注参考，设计人员在做联轴器选型时，可以直接提取轴径、键槽尺寸完成选型计算，不需要额外查找产品样本。电机的起吊环位置也做了还原，方便在做重型设备布局时，参考电机的吊装路径，避免吊装过程中与周边设备结构发生干涉。整体模型的结构细节完全服务于工程设计的实际需求，没有多余的装饰性结构，每个曲面、每个安装面都对应实际产品的功能需求，能够直接应用于各类小型工业设备的三维设计流程中，减少设计人员重复建模的工作量，提升设备布局与选型的效率。
