48V1.5kW3000转无刷直流电机结构

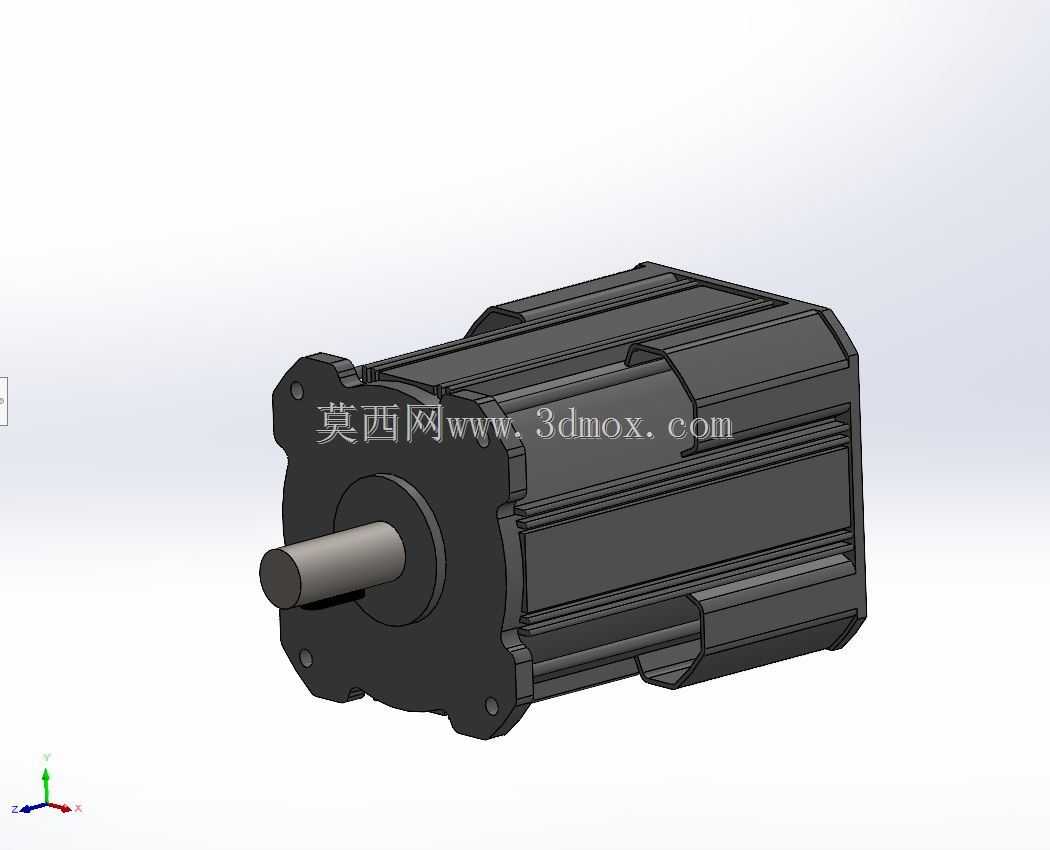

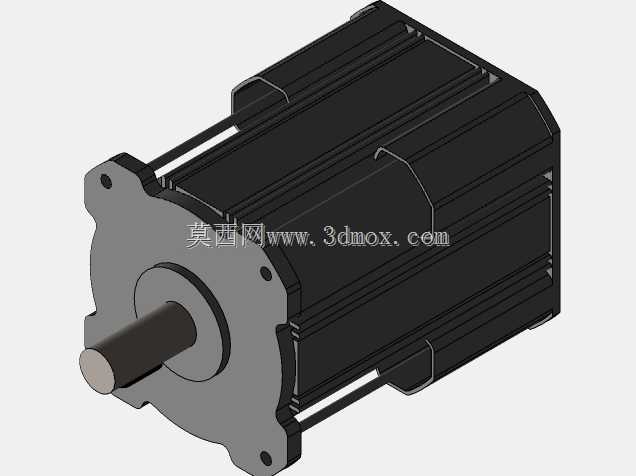

　　这款低压无刷直流电机的三维结构，在建模阶段优先考虑了中小功率自动化设备的安装适配需求，额定输出功率1.5kW，额定供电电压48V直流，额定转速3000转每分，这类参数的电机在工业场景里的适配面很广，从轻型输送线的驱动单元、小型AGV的行走动力、自动化专机的主轴驱动，到民用领域的低速代步车动力、小型风机水泵驱动都能覆盖，建模时特意把安装法兰的孔位、轴伸长度、机座外轮廓的公差带都做了明确的边界约束，方便选型工程师直接在装配体里做干涉检查，不用再反复核对二维图纸的安装尺寸。

　　从结构设计逻辑来看，这款电机采用方形叠片机座，和传统圆形机座的无刷电机相比，方形外壳的散热筋可以做更大的接触面积，自然散热条件下的温升能比同功率圆形机座低8到10摄氏度，长时间额定负载运行时绕组的温度裕度更充足，不需要额外加装强制风冷风扇，能降低整机运行的风噪和额外功耗。机座两端的端盖采用止口定位配合，止口的配合公差选H7/js6，装配时既能保证端盖和定子的同轴度，又不会因为过盈量太大导致装配困难，端盖上的安装孔和机座的螺纹孔采用统一的位置度公差，不管是法兰安装还是底脚安装都能保证装配精度，不会出现轴伸和负载端不同心导致的轴承偏磨问题。

　　输出轴采用单伸端平键连接结构，轴伸的直径和长度匹配常规的联轴器、同步带轮安装尺寸，轴端做了倒角处理，方便现场装配时快速套入传动件，键槽的位置和深度严格按照对应轴径的国标要求设计，不会出现键槽过深导致轴的强度不足，或者键槽过浅导致平键装配后突出、传动打滑的问题。电机内部的定子绕组、转子磁钢的排布在建模时也做了简化示意，既保留了内部结构的相对位置关系，方便做电磁仿真的前置结构参考，又不会因为模型细节过多导致装配体打开卡顿，适合做设备整体布局时的占位模型使用。

　　在安装边界的处理上，这款电机的外轮廓没有突出的接线盒结构，接线端子直接布置在机座尾部的端面上，尾部出线方向可以根据安装需求调整，不管是轴向出线还是径向出线都能适配，不会因为接线盒的突出尺寸导致设备内部布局受限。机座的四个安装角做了圆角过渡，避免装配时尖锐边角划伤操作人员，也能减少应力集中，在设备有轻微振动的工况下，机座角部不会因为应力集中出现开裂问题。建模时特意把所有配合面的倒角、退刀槽都做了还原，不是单纯的方块拼接模型，结构工程师可以直接参考这个模型做安装支架的设计，不用再额外考虑加工工艺带来的尺寸偏差。

　　从实际选型的角度来说，48V的供电电压属于安全电压范畴，在人员容易接触到的设备上使用时，不需要做额外的高压绝缘防护，能降低设备的电气安全设计成本，3000转的额定转速不需要额外搭配大减速比的减速机，通过驱动器调速就能覆盖大部分中低速传动的需求，1.5kW的输出功率足够驱动100kg以内的负载做直线或者回转运动，在轻型自动化设备里的适配性非常强。建模时把电机的重心位置也做了标注参考，做设备整体的重心校核时可以直接提取参数，不用再重新计算电机本体的重量分布，能减少结构工程师的重复计算工作量。
