小型6V1W光伏供电板三维结构设计

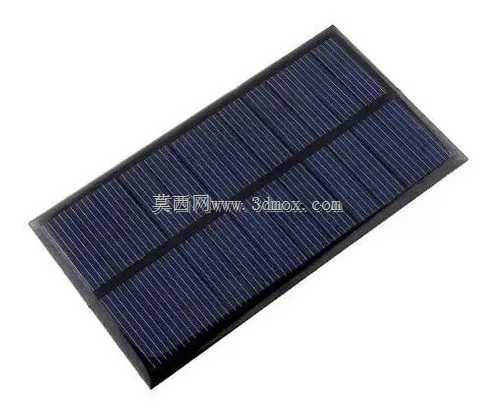

　　这款小型光伏供电单元的三维建模，核心围绕低功耗离网电子设备的供电需求展开，在户外小型传感节点、庭院低压照明、便携电子补能、教学实验演示等场景中，这类小功率光伏板是最基础的能量采集单元，不需要复杂的追光结构与高压逆变配套，仅搭配简单的整流稳压电路与储能电容，就能为负载提供稳定的6V直流输出，适配多数低功耗单片机、小型传感模块、微型直流电机的供电需求。建模过程中首先明确了产品的外形边界，整体为矩形薄片状结构，外形尺寸严格控制在6厘米×11厘米，厚度控制在3毫米以内，这个尺寸边界是经过多场景适配验证的：既可以嵌入小型户外设备的外壳表面，不额外占用设备内部安装空间，也可以通过背胶或者微型螺丝直接固定在小型支架、设备外壳顶面，安装孔位预留时避开了内部电池片的排布区域，防止固定时压裂硅片。

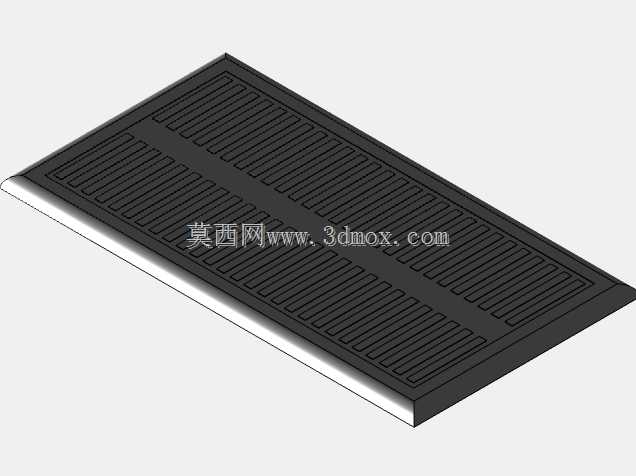

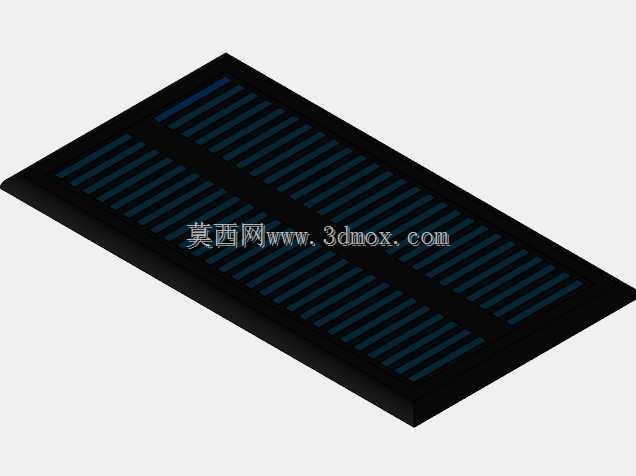

　　从结构分层来看，建模时还原了光伏板的四层核心结构：最表层是高透光的钢化玻璃保护层，建模时给表层设置了0.5毫米的厚度，边缘做了微小的圆角处理，避免运输安装过程中出现崩边；玻璃层下方是EVA胶膜封装层，这一层的作用是固定硅电池片，同时缓冲外部的震动冲击，建模时将这一层的厚度设置为0.3毫米，完全贴合电池片的排布轮廓；核心的发电层是两组串联的多晶硅电池片，建模时还原了电池片表面的栅线结构，主栅线与细栅线的排布完全匹配实际量产产品的走线，两组电池片通过中间的汇流条串联，最终输出6V的开路电压，额定输出功率1W，这个功率参数刚好匹配小型低功耗设备的日均补能需求，在标准光照条件下，单日有效光照4小时即可补充4Wh的电量，足够支撑多数传感节点连续工作一周以上；最底层是TPT背膜层，起到绝缘、防水、防紫外线老化的作用，建模时背膜边缘比表层玻璃多出0.2毫米的包边，还原实际封装时的压合结构，边缘的铝合金边框做了0.8毫米的壁厚设计，边框四个角做了45度拼角处理，既提升整体结构强度，也避免尖锐边角划伤安装人员。

　　设计思路上没有追求过高的转换效率，而是优先平衡成本、结构强度与安装通用性，电池片的排布采用两列纵向排布的方式，最大化利用矩形板面的有效受光面积，汇流条的出线位置设置在板体背面的右下角，出线端预留了2厘米的引线长度，方便用户后续焊接接线端子或者直接连接稳压模块，不需要额外破坏板体的封装结构。安装边界方面，这款光伏板的安装公差预留了0.1毫米的装配间隙，不管是嵌入式安装还是外贴式安装，都不需要对板体进行二次裁切，板体整体重量控制在30克以内，不会给小型便携设备带来额外的负重负担，在户外使用场景中，薄片状的结构风阻极小，即使遇到六级左右的阵风，也不会因为风阻过大导致固定结构脱落。

　　建模时还考虑了实际使用中的防护需求，表层玻璃的边缘做了微小的倒角，避免安装时应力集中导致玻璃开裂，边框的拼接处预留了密封胶的填充槽，实际生产时填充密封胶后可以达到IP65的防护等级，能够适应户外雨淋、扬尘的使用环境，不需要额外加装防护外罩。针对教学实验场景，这款模型的结构完全拆解后可以清晰展示光伏板的封装层级，方便学习者理解光伏发电的基础结构与能量转换路径，针对嵌入式设备开发场景，模型的外形尺寸与安装孔位可以直接导入设备外壳的建模文件中，直接完成装配干涉检查，不需要反复测量实物尺寸，大幅缩短小型光伏供电设备的开发周期。在结构细节处理上，电池片表面的减反射纹理做了简化的特征还原，既保证模型渲染时的视觉真实感，也不会因为过多的细碎面导致模型文件过大，影响装配时的运行流畅度，背面的接线盒位置做了凸起2毫米的结构还原，安装时可以提前预留接线盒的避让空间，避免安装时接线盒被挤压导致引线断裂。
