车载启动铅酸蓄电池三维结构设计

　　做车载电气系统配套设计的时候，启动蓄电池的安装匹配是绕不开的环节，很多新手工程师在做机舱布局时，容易只留理论安装空间，忽略实际接线、维护、振动工况下的位移余量，最后样件装配时才发现端子干涉、维护工具伸不进去，或是极端工况下壳体和周边钣金摩擦破损。这个三维模型还原的是常规车用启动型铅酸蓄电池的完整外部结构，没有做内部极板、电解液腔的过度细化，刚好适配整车布局、安装支架设计、线束走向规划这类场景的使用需求，不需要加载冗余的内部特征拖慢装配体运行速度。

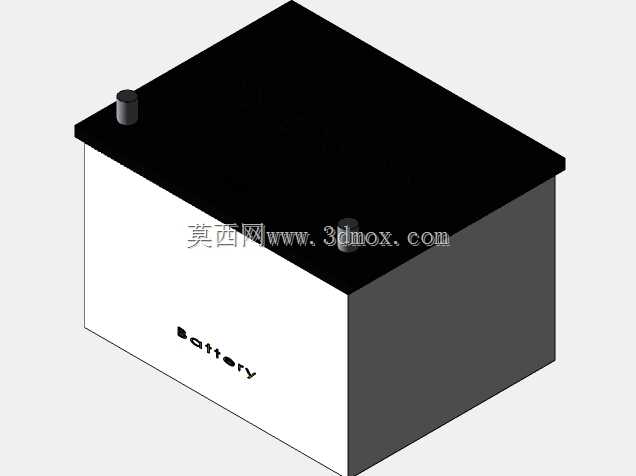

　　从实际使用场景来看，这类蓄电池主要承担车辆启动时的大电流放电任务，同时在发电机输出不足时，为车载电控单元、照明系统、车载附件提供补充供电，熄火状态下也能支撑小功率用电设备的短时工作。模型还原了壳体的方正主体结构，顶面做了微凸的封盖设计，两个极柱分别布置在顶面的对角位置，其中一个极柱旁做了小尺寸的排气凸台结构，对应实际产品的排气阀安装位，避免充电过程中内部析出的气体无法排出造成壳体鼓胀。壳体侧面印有清晰的极性标识区域，建模时保留了标识位的平整面，方便后续做丝印、铭牌贴图的二次设计，不需要额外修补曲面。

　　设计思路上完全遵循实车安装的边界要求，壳体的所有棱边都做了符合工程实际的圆角处理，没有尖锐直角，既对应实际注塑壳体的拔模工艺要求，也避免安装过程中锐边割破线束绝缘层、划伤安装人员。底面是完全平整的结构，适配常规的蓄电池托盘安装形式，不需要额外做定位凸台的适配修改，托盘设计时只需要按照模型底面轮廓做围边限位，配合压块就能完成固定，能覆盖绝大多数乘用车辆、小型工程设备的启动电池安装需求。顶面的极柱高度按照通用尺寸设计，接线端子的安装空间预留充足，不管是用冲压式铜端子还是快插式接线夹，都不会和封盖顶面产生干涉，极柱周围的下沉区域也做了还原，对应实际产品的极柱防护、防漏液爬电的结构设计。

　　尺寸边界上，模型严格按照常规60Ah容量启动蓄电池的外部尺寸做等比例还原，长宽高比例符合行业通用规格，安装孔位、压块固定的预留空间都和实物一致，做机舱布局校核时，可以直接把模型调入装配体，检查和周边冷却管路、线束、翼子板钣金的间隙，不需要反复调整比例。需要注意的是，这类蓄电池的安装必须预留至少10mm的周边间隙，一方面是为了容纳安装公差、车辆行驶过程中的振动位移，另一方面也是为了避免夏季机舱高温时，壳体和周边高温部件直接接触加速老化。模型的壳体壁厚也按照实际注塑件的常规厚度做了隐含设计，做碰撞仿真、安装强度分析时，可以直接赋予材料属性，不需要重新抽壳处理。

　　很多工程师在做蓄电池周边设计时，容易忽略维护操作空间，这个模型特意还原了极柱的操作高度，在布局时可以提前预留扳手拧紧端子的操作空间，不用等到样件阶段才发现工具无法垂直伸入。另外顶面的排气结构位置也做了准确还原，设计排气导流管时，可以直接从对应凸台位置引出管路，将析出的酸性气体排到机舱外，避免气体腐蚀周边金属部件。对于做教学演示、三维建模练习的用户来说，这个模型的特征拆分清晰，壳体、封盖、极柱、排气凸台都是独立的实体特征，没有多余的碎面，不管是做结构拆解动画，还是做参数化修改调整不同容量的电池尺寸，都能快速编辑，不会出现特征报错、曲面破损的问题。在做整车电气系统的三维布线时，这个模型的极柱位置准确，可以直接作为线束的起始点位，规划正负极线束的走向，固定卡扣的安装位置也能结合电池周边的空间同步设计，避免后期线束和运动部件干涉。
