三星Galaxy系列EB-BJ120CBE手机锂电池三维结构

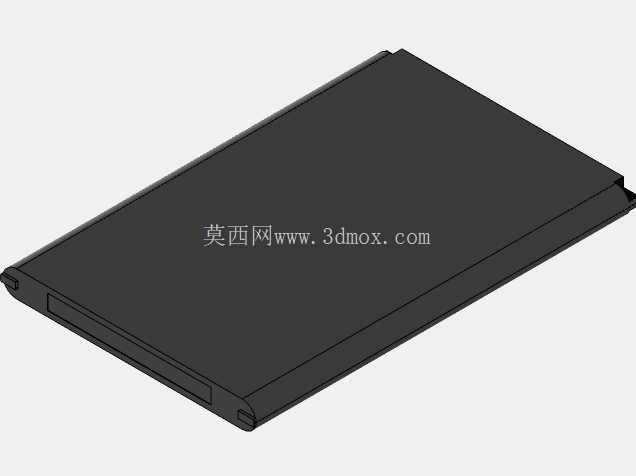

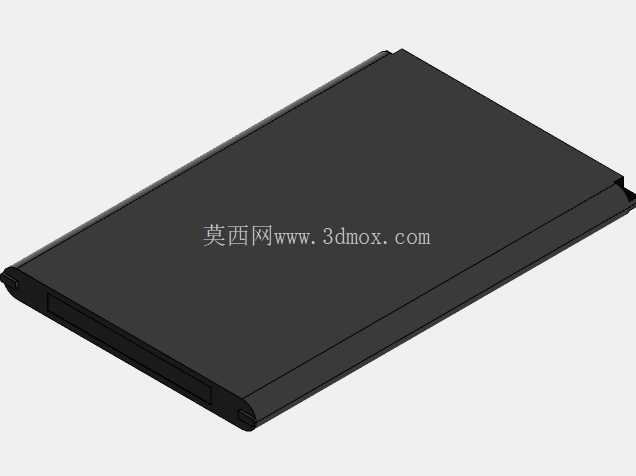

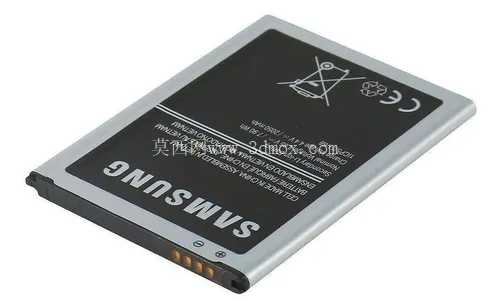

　　在消费电子结构设计领域，手机内置/可拆卸锂电池的结构建模是整机堆叠设计环节中不可忽视的部分，这款适配三星Galaxy系列机型的EB-BJ120CBE型号锂电池，其三维结构完整还原了量产成品的所有几何特征，可直接用于手机整机装配干涉检查、配件适配设计、维修拆装模拟等实际工程场景。从实际应用场景来看，这类可拆卸式锂电池多用于早期三星入门级Galaxy机型，除了原厂替换需求外，也广泛适配第三方兼容电池生产厂商的结构开模、手机维修配件的尺寸匹配验证，甚至可用于旧机型改装扩容的结构校核工作，建模时完全参照量产实物的几何边界做1:1还原，没有做任何简化处理，能直接导入各类三维装配环境做配合校验。从产品功能特性来看，这款锂电池采用典型的方形铝塑膜软包封装加硬质塑胶边框的结构，外部包裹的黑色PET标签层完整覆盖电芯主体，标签表面印刷的极性标识、回收标识、认证标识都在模型表面做了对应位置的特征还原，底部的金手指接触弹片采用台阶式限位结构，弹片的间距、凸点高度都和实物完全一致，装配时可以直接和手机仓内的弹片触点做对位配合，不会出现装反或者接触不良的结构问题。

　　设计思路上，整个模型优先保证安装边界的尺寸精度，电池主体的长宽厚尺寸完全匹配对应机型的电池仓预留空间，塑胶边框的四个边角做了对应弧度的R角处理，和电池仓的限位筋完全贴合，侧边的防呆凹槽位置精准，能避免用户安装时出现反装的情况；电芯主体部分做了等厚处理，铝塑膜封边的宽度、折边位置都和量产工艺一致，标签层的厚度按照实际PET标签的0.1mm厚度做偏移处理，不会因为标签层的厚度偏差导致整机装配时出现顶起屏幕或者后盖的问题。

　　外形尺寸与安装边界方面，电池主体的长宽尺寸严格对应三星J1系列机型的电池仓内尺寸，厚度方向预留了0.1mm的装配间隙，方便电池顺利装入仓体同时不会出现旷量；底部的接触弹片区域做了局部加厚的塑胶定位台，定位台的凸台高度和电池仓内的定位凹槽深度完全匹配，装入后可以限制电池的前后左右窜动，不需要额外加装电池固定胶就可以实现可靠限位；电池背面的标签区域没有做多余的凸起结构，保证和后盖内侧的缓冲泡棉可以完全贴合，避免出现局部应力集中挤压电芯的问题。

　　从结构细节来看，电池侧边的防爆阀位置做了隐性的刻线特征还原，虽然在外观上不明显，但在做热仿真或者跌落仿真分析时，这个位置的结构弱化特征可以直接用于仿真参数设置，不需要二次修改模型；塑胶边框和电芯主体的配合位置做了0.05mm的重叠量，模拟实际生产中粘胶装配的过盈配合状态，在做装配爆炸图演示时可以清晰展示各部件的装配层级关系。对于结构设计从业者来说，这个模型可以直接作为同类型可拆卸手机电池的设计参考，不需要从零开始测绘实物，能大幅缩短配件开发的建模周期；对于三维建模学习者来说，这个模型涵盖了软包电芯封装、塑胶边框结构、接触弹片设计、标签贴合工艺等多个消费电子电池的典型结构特征，可以作为消费电子结构建模的练习参考案例，掌握这类方形锂电池的建模逻辑和尺寸标注要点。在做整机堆叠设计时，只需要把这个模型导入装配环境，就可以直接检查电池和主板、屏幕模组、后盖之间的安全间隙，尤其是电池和主板上发热元件的间距是否满足安规要求，不需要反复调整电池的外形尺寸；在做维修拆装模拟时，模型的边角R角和防呆结构可以完整模拟实际拆装过程中的卡滞点，提前优化电池仓的导向结构，降低用户自行更换电池时的操作难度。
