10-80cm量程红外测距传感组件结构设计

　　在自动化产线物料到位检测、智能仓储货位识别、服务机器人避障、自助终端人体靠近触发这类场景里，非接触式的红外测距传感组件是应用频次极高的检测元件，本次呈现的这款测距组件，针对10至80厘米的检测区间做了结构适配，刚好覆盖多数民用、工业轻载场景的检测需求。从实际使用角度看，这类组件不需要和被测物体发生物理接触，不会对被测物表面造成划伤，也不会因为机械接触产生磨损，长期运行的稳定性比接触式行程开关更有优势，尤其是在检测纸张、塑料薄膜这类易形变工件，或者人员肢体靠近这类不能施加接触力的场景下，红外测距的方案适配性更强。

　　从功能特性上看，这款组件采用红外发射、接收一体化的光路布局，发射端与接收端的光学窗口做了独立的腔体分隔，避免发射端的红外光线在壳体内部发生串扰，直接影响近距离检测的精度。组件的输出为数字量信号，不需要外接额外的信号放大、AD转换电路，直接对接通用IO端口就能读取检测状态，对于嵌入式开发、设备电控设计人员来说，能大幅简化外围电路的设计工作量。检测区域在80cm位置的直径约12cm，这个光斑参数在选型时需要特别注意，当被测物体尺寸小于这个光斑范围时，检测精度会出现明显偏差，因此在小尺寸工件检测场景下，需要调整安装距离，让检测光斑完全覆盖被测物体表面，避免出现漏检、误触发的问题。

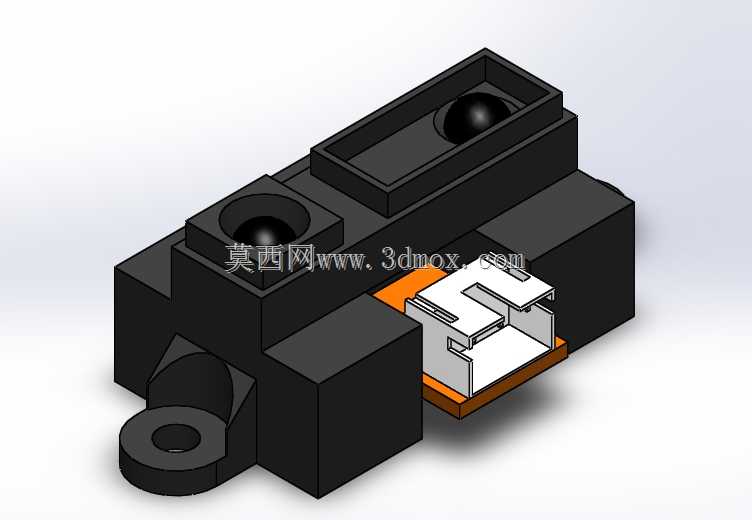

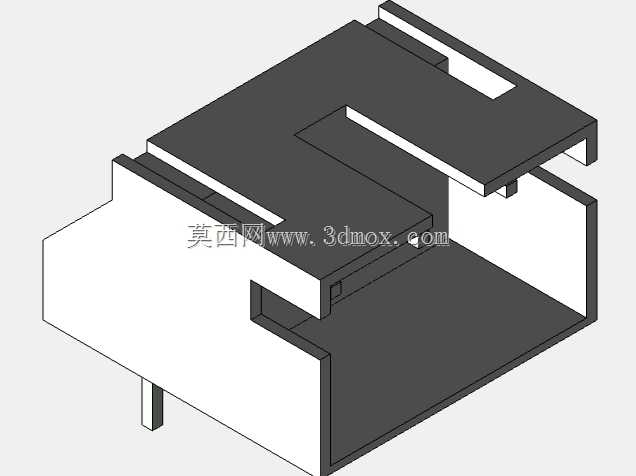

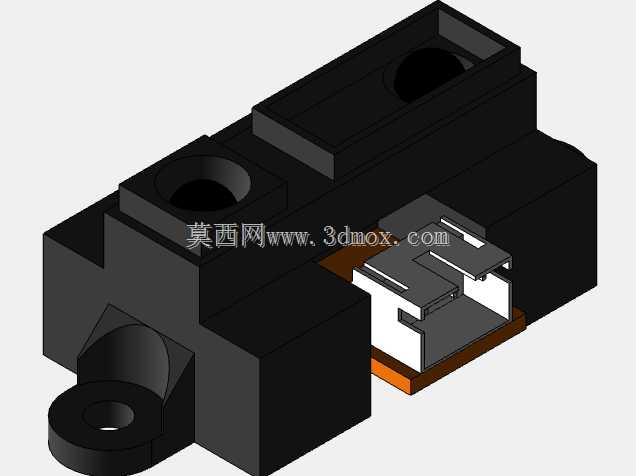

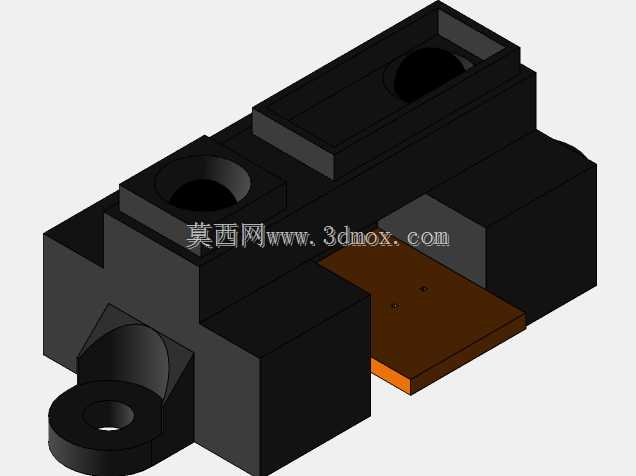

　　结构设计层面，这款组件的壳体采用分体式卡扣装配结构，主体为黑色工程塑料材质，既可以阻隔外界杂散光进入光学腔体，又能为内部的PCB板、光学透镜提供足够的结构防护，避免装配、使用过程中挤压损坏内部元器件。前端的接插件采用卧式贴片布局，接插件下方设置了橙色的绝缘隔离层，既可以固定接插件的焊接位置，也能避免接插件引脚和壳体金属部分接触造成短路。组件左侧设置了带安装孔的固定耳，安装孔为通孔设计，适配M2规格的固定螺丝，安装时可以通过这个固定耳将组件锁定在设备安装支架上，不需要额外设计定制夹具，降低设备改装的结构成本。

　　安装边界方面，这款组件的整体外形为方块式布局，光学窗口位于组件上部，安装时需要保证光学窗口前方没有遮挡物，发射、接收光路的轴线需要垂直对准被测物体表面，倾斜安装会导致反射光强不足，缩短有效检测距离。接插件位于组件的前侧下方，接线时需要预留至少10mm的线束插拔空间，避免线束过度弯折导致接插件脱焊。固定耳的安装面和组件底部基准面共面，安装时可以直接将组件底部贴合在安装基准面上，不需要额外调整高度，保证光学轴线的水平度。组件的电流消耗控制在较低水平，适合电池供电的移动式设备使用，不会因为传感器功耗过大缩短设备的续航时间，响应速度可以满足多数中低速运动设备的检测需求，不会因为响应延迟导致设备动作滞后。在实际选型应用时，需要注意避免在强光直射的环境下使用，外界的红外强光会干扰接收端的信号判断，造成检测距离偏移，如果必须在强光环境下使用，需要在光学窗口外侧加装遮光罩，滤除外界杂散光的干扰。
