GY-53VL53L0激光测距传感模块结构设计

　　在嵌入式智能硬件、小型自动化检测装置的开发流程里，测距类传感模块的结构适配性往往是决定整机装配效率的关键环节，这款GY-53 VL53L0/1XV2激光测距模块的三维结构设计，完全围绕实际装机场景的痛点展开。先从实际应用场景说起，这类小体积激光测距模块常被集成在桌面级3D打印机的自动调平机构、智能小车的避障单元、小型仓储货架的货位检测装置、公共区域的人流计数感应终端里，不同场景对模块的安装固定、引脚排布、外围干涉边界都有差异化要求，建模时需要把这些实际装机的约束条件全部纳入考量。

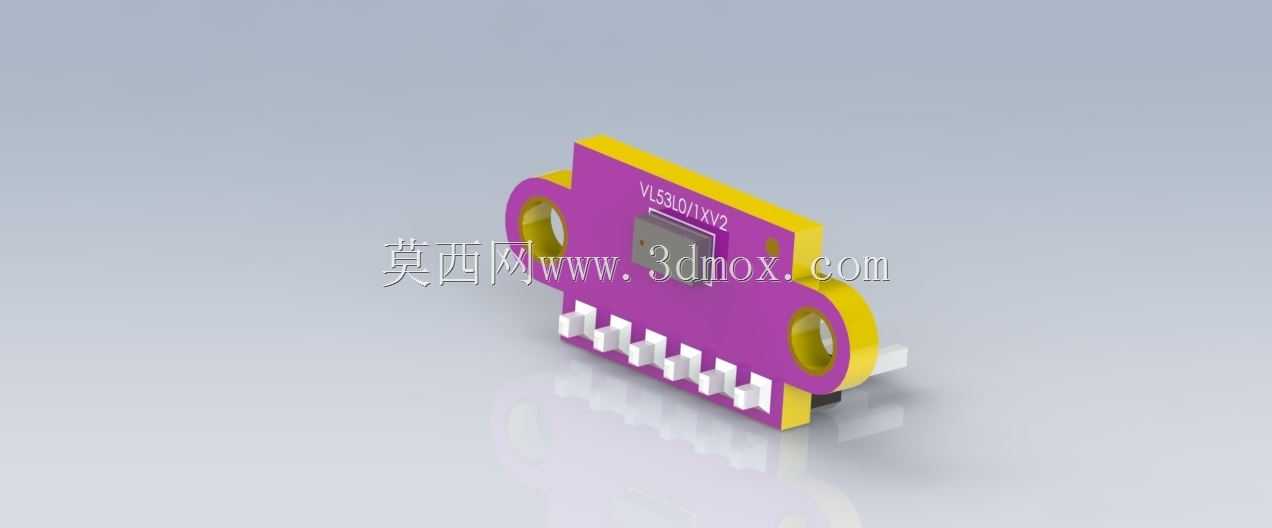

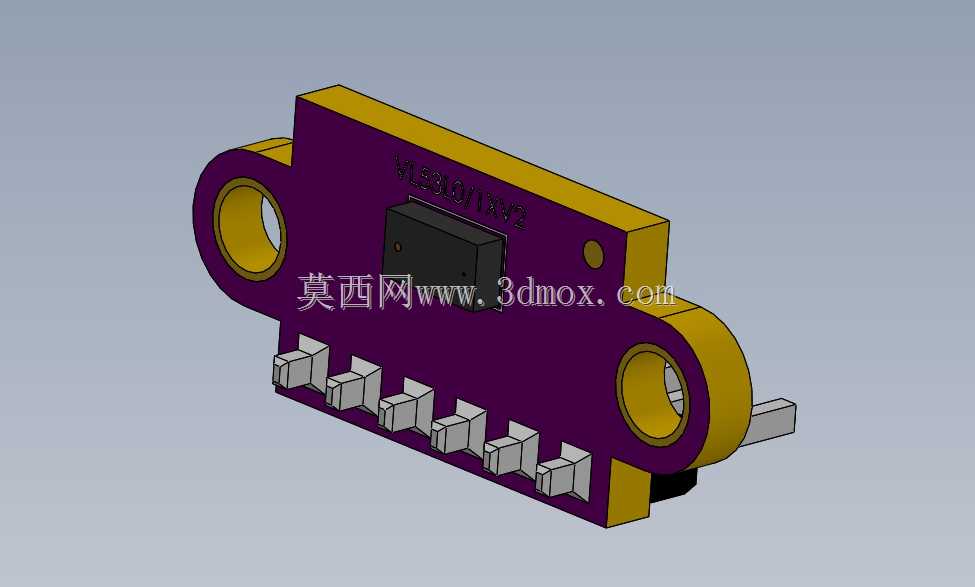

　　从功能特性对应的结构设计来看，模块核心采用飞行时间测距原理，正面预留的光学窗口区域做了下沉式结构设计，避免装配过程中透明保护盖被周边结构件刮花，同时窗口周边的凸台可以阻挡侧面杂散光进入接收端，减少强光环境下的测距误差。模块两侧的安装耳是设计时重点打磨的部分，安装孔的孔径适配M2规格的螺丝，孔位到板边的距离严格控制，既保证螺丝锁附时不会碰到板上的贴片元件，也能让模块在安装到PCB载板或者设备支架时，两侧的受力均匀，不会出现长期震动后板体变形的问题。

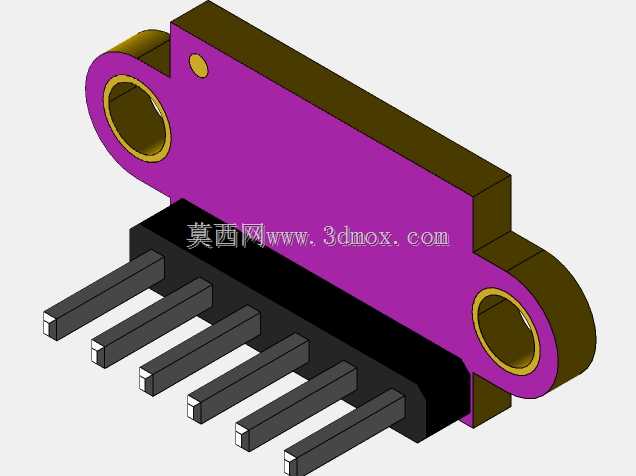

　　引脚排布的设计充分考虑了杜邦线直插、焊接排针两种接线方式的兼容性，引脚伸出板体的长度、相邻引脚的间距严格遵循2.54mm标准排针间距，每个引脚对应的板上走线区域做了丝印标识位的结构预留，建模时特意把引脚根部的焊盘区域做了凸起示意，方便结构工程师在做整机装配检查时，快速判断接线后是否会和周边结构产生干涉。模块整体的外形尺寸控制在极小的范围内，板体厚度、元件最高凸起高度都做了精准的建模还原，紫色阻焊层对应的板体轮廓、黄色定位边的尺寸公差都按照实际PCB加工的常规公差做了预留，设计时特意把板上最高的元件——也就是核心测距芯片的保护盖高度作为整个模块的高度基准，所有安装结构的避让空间都以这个基准高度向外扩展1mm的安全间隙，避免装机时压坏核心元件。

　　从安装边界的角度来说，建模时还原了模块底部的所有贴片元件轮廓，这部分细节很多通用模型都会忽略，但实际装机时如果底部元件和载板上的元件出现重叠，就会导致模块无法贴平安装，甚至出现短路风险。两侧安装耳的位置特意做了圆角处理，避免安装时锐角划伤操作人员或者导线绝缘层，安装孔周边做了沉台设计，适配平头螺丝的锁附，锁附后螺丝头不会高出安装耳表面，不会额外占用模块上方的空间。光学窗口的位置相对于安装孔的位置度公差在模型里做了隐含的约束，方便工程师在做整机光路设计时，直接以安装孔为基准定位模块，不需要额外调整窗口的对准角度。

　　在做结构适配的时候，这个模型可以直接导入到整机装配体里，不需要再做额外的简化处理，板上的排针、电容、核心芯片的轮廓都和实物1:1还原，做干涉检查时可以直接得出准确的间隙结果。比如在集成到智能小车的前部避障位置时，可以直接通过模型判断模块前方需要预留多大的无遮挡区域，避免小车外壳挡住激光发射和接收路径；在集成到3D打印机调平机构时，可以通过模型模拟模块随打印头运动的全行程，确认模块不会和打印平台、喷嘴等部件发生碰撞。

　　设计思路上完全摒弃了只做外观示意的建模方式，所有结构细节都服务于实际装配需求，没有多余的装饰性结构，每个倒角、每个凸台的存在都有对应的工程意义。比如模块边缘的黄色定位边，不仅是外观标识，同时也是PCB生产时的工艺边残留位置，建模时保留这个细节，可以帮助PCB设计人员确认工艺边的去除位置是否会影响安装孔的强度；排针一侧的白色定位柱，是为了方便模块插接到面包板时快速定位，避免插反引脚，建模时还原了这个定位柱的尺寸和位置，方便工程师在做面包板验证时提前确认插接空间。

　　对于做设备选型的工程师来说，这个模型可以直接用来评估模块在目标设备里的安装空间是否足够，不需要等拿到实物再测量尺寸，能大幅缩短原型开发的周期；对于三维建模从业者来说，这个模型的建模逻辑遵循了从核心功能区到安装结构、再到细节元件的顺序，所有特征都参数化可编辑，可以根据实际选型的模块版本快速调整尺寸，适配不同批次模块的细微结构差异。整个模型的所有尺寸都和实物保持一致，没有做夸大或者简化的处理，完全满足结构设计、装配验证、选型评估的实际使用需求。
