AK360系列直流行星减速电机结构设计

　　在小型自动化传动场景里，这类集成行星减速结构的直流驱动部件，是很多紧凑空间动力输出的核心选择，常见于小型输送线的驱动辊、智能仓储的分拣拨杆、民用电动器具的动力端、小型医疗设备的进给机构，还有桌面级自动化设备的旋转轴驱动场景，相比普通直出轴直流电机，它能在有限的外径尺寸下实现更高的输出扭矩，同时把电机的高转速降到适配负载的工作区间，避免直连时负载惯量不匹配导致的电机堵转、寿命骤降问题。

　　从结构设计逻辑来看，这款减速电机采用同轴式布局，输出轴与电机转子轴线完全重合，能最大程度压缩径向安装尺寸，整机外壳采用阶梯式圆柱结构，靠近输出轴的减速段外径略大于后端电机段，这种设计一方面是给内部行星减速轮系留出足够的齿圈安装空间，保证减速齿轮的啮合强度，另一方面也能在安装时通过阶梯轴肩做轴向定位，不需要额外设计定位套就能快速卡入安装孔位，减少装配时的调整工作量。输出轴采用单扁位结构，区别于普通光轴输出，扁位结构能和配套的传动轮、联轴器形成周向防转，不需要额外打顶丝孔就能传递额定扭矩，避免长期正反转切换时轴与连接件出现打滑空转的问题，轴伸长度经过匹配设计，既能够兼容标准的同步轮、直齿轮安装，也不会因为轴伸过长导致悬臂负载过大，影响输出端轴承的使用寿命。

　　后端电机段的外壳采用拉制钢壳，表面做发黑防锈处理，尾部预留的两个接线端子采用插片式结构，相比引线式接线，插片结构能在设备批量装配时快速插装接线，不需要焊接或者拧线，同时端子的绝缘基座做了加高挡边，能避免装配时导线误触外壳造成短路，尾部的端盖中心预留了轴承安装位，内置的含油轴承能支撑转子后端，配合减速端的滚珠轴承形成双支撑结构，让转子在高速转动时的径向跳动控制在极小范围内，降低运转时的振动和噪音。

　　内部的行星减速轮系采用二级减速结构，齿圈直接和减速段外壳过盈配合成为一体，不需要额外的齿圈固定件，行星架采用粉末冶金烧结成型，齿轮采用精滚加工，齿面做硬化处理，能承受频繁正反转的冲击负载，每一级行星轮都配有独立的小轴和衬套，减少齿轮转动时的摩擦阻力，提升传动效率。设计时特意将减速箱的润滑脂腔做了密封处理，输出轴位置加装了丁腈橡胶油封，能避免长期运转时润滑脂渗漏，同时也能阻挡外部的粉尘、水汽进入减速箱内部，适配多尘、轻度潮湿的工作场景。

　　从安装边界来看，整机最大外径控制在36mm级别，总长度不含输出轴的尺寸适配常规36系减速电机的安装孔位，能直接替换同规格的其他型号减速电机，不需要修改设备上的安装支架尺寸，输出轴的直径、扁位尺寸也符合行业通用规格，选型时不需要额外定制转接件。在实际选型应用中，这类减速电机的输出转速覆盖范围广，通过不同的减速比搭配，可以实现每分钟几转到几百转的输出转速，匹配不同负载的转速需求，相比外置减速箱的分体式结构，集成式的设计不需要额外做电机和减速箱的同轴度校准，装配时只需要通过外壳上的安装法兰或者抱箍固定即可，能大幅减少设备装配的工时，同时集成结构的整体刚性更好，在承受径向负载时不会出现分体结构的连接松动问题。

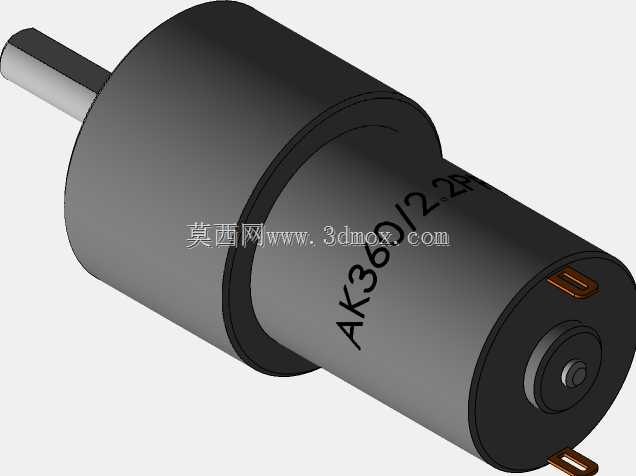

　　在建模细节上，这款模型完整还原了产品的所有装配特征，包括外壳的阶梯分界、输出轴的扁位、尾部的接线插片、端盖的铆接压痕，甚至外壳上印刷的型号标识位置都做了准确还原，在做设备整体装配仿真时，可以直接调用这个模型做干涉检查，验证安装空间是否足够，接线位置是否和周边结构件产生冲突，不需要再对模型做二次简化或者特征补全。模型的装配层级按照实际生产的装配顺序划分，从输出轴组件、行星轮系、电机转子、定子外壳到尾端盖，每个零件都可以单独拆分查看，方便结构工程师参考内部轮系的布局逻辑，优化自研减速电机的结构排布，也能让选型工程师直观了解产品的结构形式，判断是否适配自身设备的安装空间和传动需求。

　　需要注意的是，这类微型减速电机在安装时不要过度敲击输出轴，否则会导致后端的行星轮错位、轴承变形，日常使用时也要避免长期超过额定扭矩负载运行，否则会加速齿轮磨损，缩短整体使用寿命，在垂直安装使用时，要注意输出轴朝下，避免减速箱内的润滑脂顺着轴渗漏到电机内部，影响电机的绝缘性能。
