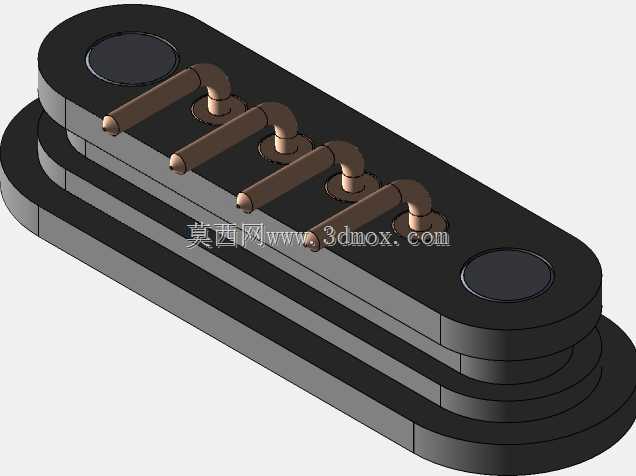

2.5mm间距4针PCB磁性弹簧针连接器结构

　　这款4针磁性弹簧针连接器，是跨境电商平台上流通量极大的板端连接组件，主要适配小功率电源类PCB板的盲装对接场景，在消费类电子供电模块、小型电源变换板、便携设备充电触点这类需要频繁插拔、对位精度要求不高的连接工位上应用十分广泛。不同于常规插针式连接器需要精准对准孔位才能装配，这款结构依靠内置磁体的吸附力完成对接预定位，操作人员不需要目视对准插针位置，只要将对接端靠近板端连接器，磁吸力就会自动引导两端对位，弹簧针在磁体吸合压力下与对接触点稳定接触，大幅降低了盲装场景下的装配难度，也避免了硬插对位不准导致的插针弯折、接触片刮损问题。

　　从结构设计逻辑来看，整个连接器采用长圆形叠层壳体结构，两端设置圆形安装定位孔，安装时可以通过螺丝直接固定在PCB板预设的安装位上，壳体的叠层台阶结构刚好卡在PCB板的安装开孔边缘，既可以控制连接器露出板面的高度，也能避免焊接后连接器受侧向力出现歪斜。四个弹簧针采用等间距排布，针间距严格控制在2.5mm，刚好匹配常规小功率信号、电源传输的引脚间距规范，每根弹簧针都采用独立的针管、弹簧、针头分体结构，针头端部做圆弧过渡处理，对接时不会刮伤对接端的接触铜片，弹簧的预压力经过匹配设计，既保证接触电阻稳定在合格范围内，也不会因为压力过大导致磁体吸合后出现接触间隙。

　　在安装边界设计上，这款连接器的壳体厚度、针体伸出高度都做了严格的尺寸约束，安装后针体顶端距离PCB板面的高度刚好适配常用的对接端壳体深度，不会出现针体伸出过长导致对接时顶弯、或是伸出过短导致接触不良的问题。两端的安装孔中心距、壳体外形轮廓尺寸都做了统一规范，在PCB Layout阶段可以直接调用对应封装尺寸，不需要额外调整安装孔位。磁体嵌装在壳体两端的圆形槽位内，磁体端面与壳体端面齐平，吸合时两端磁体完全贴合，保证吸合力均匀分布在整个连接器端面，不会出现单侧受力翘起导致个别针接触不良的情况。

　　实际应用中，这类连接器常被用在需要快速拆装的模块化电源设备上，比如可拆卸的电源变换模块、小型磁吸充电底座、便携检测设备的外接供电模块，相比传统的排线接插件、板对板连接器，它不需要设置卡扣、锁扣等固定结构，拆卸时直接拔开即可，装配和拆卸的效率提升非常明显，同时弹簧针的自清洁特性也让它在多尘、轻微油污的使用场景下，依然能保持稳定的接触性能，不会因为触点氧化、积尘出现接触电阻过大的问题。设计过程中针对弹簧针的行程做了冗余设计，即使对接端存在0.3mm以内的平面度误差，每根针都能依靠弹簧的伸缩量保证可靠接触，降低了对接端的加工精度要求，也能抵消一部分装配公差带来的接触不良风险。壳体采用绝缘耐磨材质注塑成型，针体与安装孔之间做了密封隔槽，避免焊接时焊锡顺着针体缝隙渗入连接器内部，影响弹簧的正常伸缩动作。
