10A螺纹安装小型过载保护断路器结构

　　这款小型10A规格断路器，主要面向低压直流供电回路的过载、短路保护场景，常见于小型工控设备、车载电子系统、通讯基站供电模块、实验室测试仪器的配电支路中，作为末端回路的过流保护元件使用，当回路中电流超过额定阈值时可快速切断电路，避免后端用电设备因过流烧毁，也能防止线路过载引发的绝缘老化、起火等安全隐患。

　　从结构设计来看，这款产品采用方形塑壳主体搭配顶部螺纹安装柱的结构，主体外壳采用阻燃热固性塑料注塑成型，表面做哑光磨砂处理，可耐受常规工业环境下的油污、粉尘侵蚀，绝缘性能满足低压电器的相关安全要求。顶部的金属螺纹柱采用铜质基材表面镀镍处理，既保证了安装时的结构强度，也具备不错的防锈能力，螺纹规格适配常规面板开孔尺寸，安装时可通过配套的锁紧螺母将断路器固定在设备面板、安装支架上，顶部的圆柱形按钮为复位操作端，当断路器触发脱扣后，按钮会弹出，操作人员排查完回路故障后按下按钮即可完成复位，无需更换保险丝，大幅降低运维的配件成本与操作时间。主体侧面预留的插片式接线端子，采用标准快接端子尺寸，可直接适配常规的冷压插簧，接线时无需焊接，压接好插簧后直接插入即可完成电气连接，适合批量装配的生产线作业，能有效提升装配效率。

　　建模过程中，首先根据实际安装边界确定主体的外形尺寸，方形主体的长宽尺寸控制在紧凑范围内，可适配狭小的设备内部安装空间，不会占用过多的柜内安装位置；顶部螺纹柱的长度根据常规面板厚度设计，可适配1-3mm厚度的金属或塑料面板安装，锁紧螺母的六角尺寸符合常规扳手的操作空间要求，安装时无需特殊工具即可完成紧固。建模时重点还原了塑壳的拔模角度，所有外壳边角都做了R0.5的圆角处理，既符合实际注塑生产的工艺要求，也避免锐边划伤操作人员；接线端子的位置做了防呆设计，两个端子的间距符合电气安全间隙要求，可避免接线时出现短路风险。内部脱扣结构的建模参考了热磁式脱扣的原理布局，虽然外观模型不需要完全还原内部所有零件，但外部的操作行程、安装接口尺寸完全按照实物1:1还原，可直接用于设备的装配干涉检查、面板开孔定位、布线模拟等设计环节。

　　在实际选型应用中，这款断路器的额定电流10A，适配额定电压下的直流回路保护，相比传统的玻璃管保险丝，它具备可复位、脱扣电流精度高、分断能力强的优势，在频繁出现短时过载的场景下，不需要频繁更换保险丝，能有效减少设备的停机时间。安装时需要注意，顶部螺纹柱的轴线需要与安装面板保持垂直，避免锁紧螺母受力不均导致塑壳开裂；接线时要保证插簧与端子的接触面积足够，避免大电流通过时接触电阻过大引发发热问题。在三维装配设计中，导入该模型后可直接检查断路器与周边元件的安全间隙，尤其是顶部按钮的操作空间，需要预留足够的手指按压位置，避免安装后无法操作复位按钮；同时要确认接线端子的出线方向，预留足够的线束弯曲半径，避免线束过度弯折导致绝缘层破损。

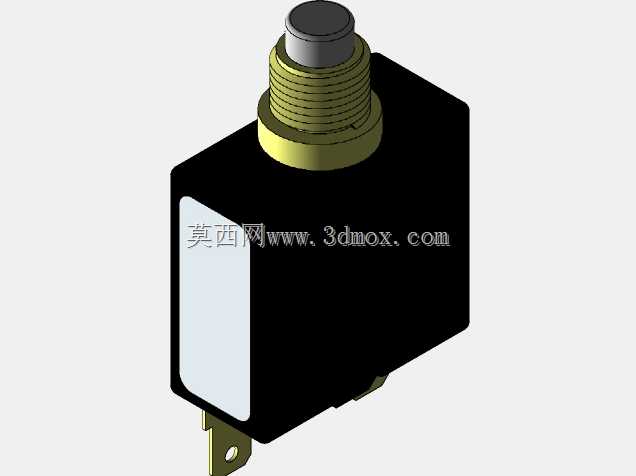

　　从结构细节来看，塑壳与内部基座的配合采用卡扣加定位柱的结构，建模时还原了外壳合模线的位置，表面的水印区域为产品参数标识的粘贴位置，实际生产中可通过丝印或贴标将额定电流、额定电压、分断能力等参数标注在该区域。底部的定位凸台可在安装时与支架上的定位孔配合，避免断路器在长期使用过程中出现转动，导致接线端子受力松脱。整体结构没有多余的复杂曲面，所有特征都面向实际生产与装配需求设计，没有为了外观做不必要的异形结构，符合工业低压电器的实用化设计逻辑，在保证功能可靠的前提下尽可能压缩了整体体积，适配当下小型化电子设备的紧凑安装需求。
