SELEC MFM383A多功能电力监测仪表结构

　　在工业配电、楼宇自控、新能源并网等场景的低压柜、动力柜、终端配电箱设计中，电力参数的精准采集是能耗管理、故障预警、负荷调度的核心基础，这类嵌入式安装的多功能电力仪表，是替代传统指针式电流表、电压表、功率因数表的集成化核心部件。这款仪表的结构设计完全适配标准导轨式嵌入式安装场景，壳体采用阻燃工程塑料注塑成型，主体为方正的盒式结构，正面预留显示区域安装位，上下两侧排布整齐的插拔式接线端子，端子间距符合低压配电接线的安全爬电距离要求，相邻端子间设置隔离筋，避免接线过程中铜丝搭接造成的短路风险，壳体侧边设计有卡扣结构，安装时可直接卡入柜体面板的标准开孔，无需额外螺丝固定，大幅提升现场装配效率。

　　从功能适配角度，该仪表可兼容单相2线、三相3线、三相4线的不同配电制式，电压采集范围覆盖11至300V的相电压区间、19至519V的线电压区间，可同时采集电流、电压、频率、功率因数、有功功率、无功功率、视在功率等全维度电参数，其中电压与电流的采集精度控制在±0.5%，电流测量精度可达0.1%，频率测量精度0.01%，功率测量精度1%，完全满足工业级能耗统计与电力监测的精度要求。通信接口采用工业现场通用的RS485硬件接口，搭载标准MODBUS RTU通信协议，可直接接入厂区的SCADA系统、能耗管理平台，无需额外配置协议转换模块，实现电参数的远程实时上传与设备状态的远程监控。

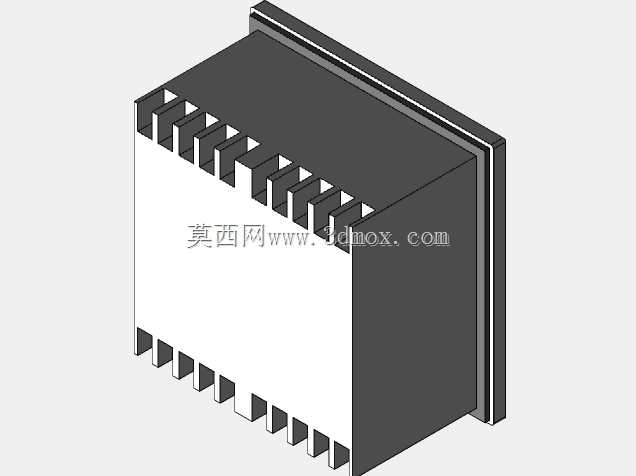

　　建模过程中，严格按照仪表实际安装尺寸进行结构还原，重点还原了接线端子的排布位置、壳体的卡扣结构、面板的安装边界，确保模型导入配电柜装配体时，可直接验证开孔尺寸是否匹配、接线空间是否充足、与周边断路器、隔离开关等元器件是否存在干涉。壳体的散热槽结构在模型中也做了精准还原，仪表长时间运行时，内部采样电阻、通信模块产生的热量可通过侧面与上下端的散热槽自然对流排出，避免密闭壳体内温度过高影响元器件寿命与测量精度。在实际工程选型中，这类集成化多功能仪表可大幅减少柜内仪表的安装数量，原本需要多个单功能仪表才能实现的测量功能，单台该款仪表即可完成，有效节省柜内安装空间，减少二次接线的工作量，降低接线故障概率。

　　模型的细节处理上，端子的插针深度、壳体的壁厚、卡扣的弹性形变空间都按照实际产品的工程参数进行还原，结构设计人员在进行柜内布局时，可直接调用该模型进行虚拟装配，提前预判安装过程中可能出现的接线干涉、操作空间不足等问题，减少现场安装的整改工作量。同时，模型还原了仪表的CE、RoHS认证对应的结构设计要求，壳体材料的阻燃等级、端子的绝缘性能都符合工业配电设备的安全规范，可直接应用于出口项目的配电设备设计中，满足不同地区的配电设备安全标准。
