双层5.08间距PCB接线端子结构

做工业控制板卡布线的工程师都清楚，单层接线端子在高密度IO板卡上的空间占用问题有多棘手——同样2路接线位，单层端子要沿板边占掉两倍的横向排布空间，遇到板卡边缘预留尺寸不足、需要同时走强弱电信号分层接线的场景，双层错位结构的接线端子几乎是首选方案。这款双层接线端子的设计，核心就是在有限的PCB安装空间内，实现两路独立回路的导线压接固定，两层接线位沿垂直方向错位排布，上下层的螺丝锁付孔完全错开，不会出现螺丝刀操作时互相干涉的情况，哪怕是现场接线作业，工人不用刻意调整角度就能顺利完成上下层导线的锁固。

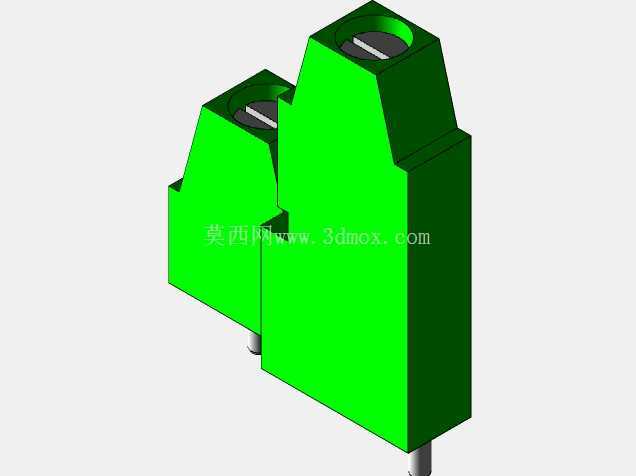

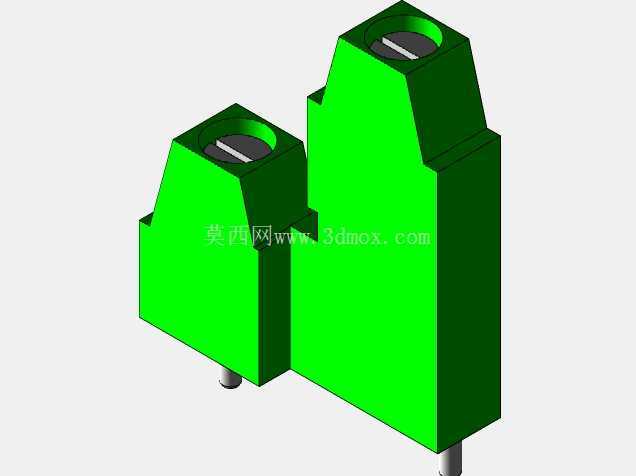

从实际应用场景看，这类端子广泛用在小型PLC扩展模块、工业传感器接线板、通讯信号转接板、小型电源模块的板端接线位置，尤其是在通讯类设备的信号转接场景里，上下层可以分别走信号和屏蔽层接线，或者区分输入输出回路，不用额外在板上做隔离开槽就能实现物理层面的接线分层，减少不同回路之间的串扰。端子的整体外形做了阶梯式的错位设计，下层接线位靠前突出，上层接线位靠后抬升，每一层都设置了独立的导线插入孔和螺丝锁付腔，导线插入后通过螺丝下压的压线片压紧线芯，不需要额外压接冷压端子，单股硬线可以直接插入锁固，多股软线搪锡后也能可靠压接，适配常规的0.5-2.5平方毫米的电控接线线径。

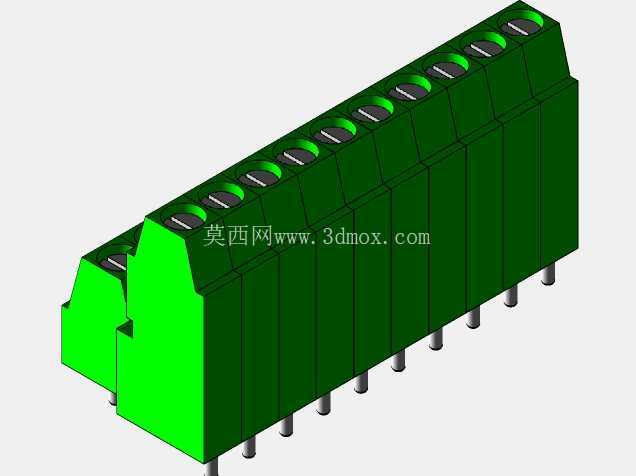

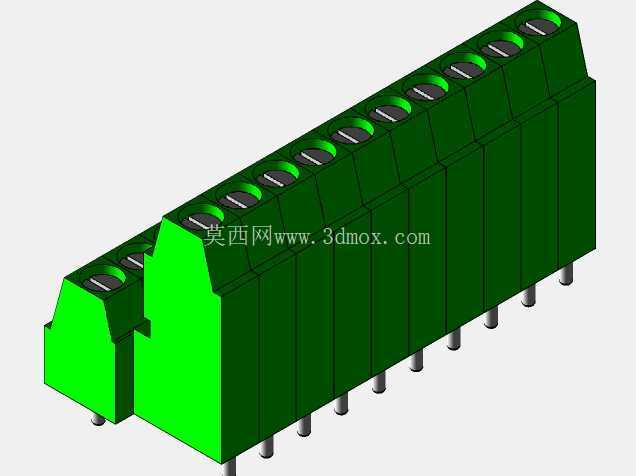

设计层面上，这款端子的安装脚采用直插式焊针，两个焊针对应每一路接线位，沿5.08mm的标准间距排布，刚好匹配通用PCB的孔位网格，焊针长度刚好满足波峰焊的吃锡深度要求，不会因为焊针过长导致焊锡溢出到端子本体内部，也不会因为过短造成焊接强度不足。端子本体的侧壁设置了导向卡扣，多个同规格端子并排拼接的时候，相邻端子的卡扣可以互相嵌合，保证多拼端子的整体直线度，不会出现拼接后高低不平、焊针对位偏移的问题，哪怕是一次拼接8位以上的端子组，整体的安装平面度也能控制在合理公差范围内，不会出现个别焊针虚焊的情况。

尺寸边界上，端子的总高度控制在25.2mm，这个高度是经过多轮板卡布局验证的——常规的工控设备外壳内部，板卡到外壳内壁的预留安全距离一般在30mm左右，25.2mm的总高度刚好能留出足够的接线弯曲空间，不会出现端子顶到外壳内壁的情况；两层接线位的中心垂直间距经过优化，既保证了下层接线后导线的弯曲半径不会过小，避免导线绝缘层被长期弯折开裂，也控制了整体高度不会超标。端子的进线口做了喇叭口导向设计，导线插入的时候不需要刻意对准孔位，顺着喇叭口就能顺利滑入压接腔，现场接线的效率比直口进线的端子高不少，尤其是在柜内布线空间狭窄、视线不好的作业场景下，这个细节设计能大幅降低接线的返工率。

从结构可靠性角度看，端子的压接腔内部做了防滑齿纹，螺丝下压的时候，压线片会把线芯紧紧压在带齿纹的腔壁上，哪怕设备长期运行有振动，导线也不会出现松脱移位的情况，接触电阻能长期保持稳定，不会因为接触不良出现信号中断或者接头发热的问题。端子本体采用的绝缘材料有足够的阻燃等级和耐温性能，能够适应波峰焊时的高温环境，不会出现焊接过程中本体变形、焊针移位的问题，长期在工业现场的温湿度环境下工作，绝缘性能也不会出现明显下降，满足电控设备的安规要求。

在建模实现层面，这个模型还原了端子的所有装配细节，包括两层的压接腔结构、螺丝头部的沉孔位置、侧面的拼接卡扣、底部焊针的凸台结构，甚至进线口的喇叭口倒角、本体表面的脱模斜度都做了准确还原，不管是用来做板卡的3D布局干涉检查，还是做整机设备的布线空间校验，都能提供准确的尺寸参考，不会出现因为模型简化导致的布局误判——很多工程师做结构布局的时候吃过简化模型的亏，看着模型留够了空间，实际装配的时候才发现端子的卡扣或者突出筋位顶到了周边器件，这款模型的细节还原度足够支撑实际工程的布局校验工作。
