飞利浦TUV PL-L 36W紫外线杀菌灯管结构

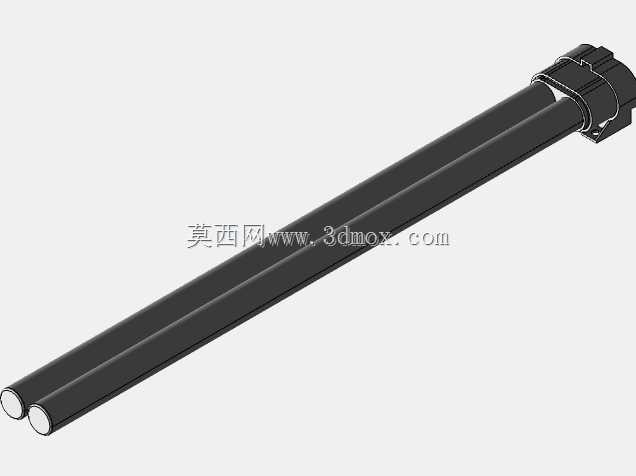

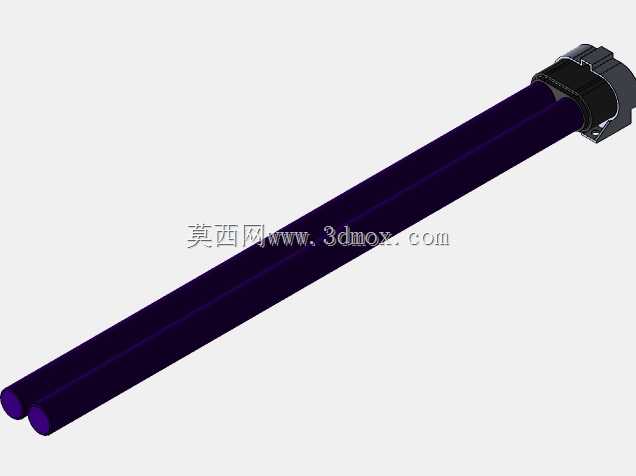

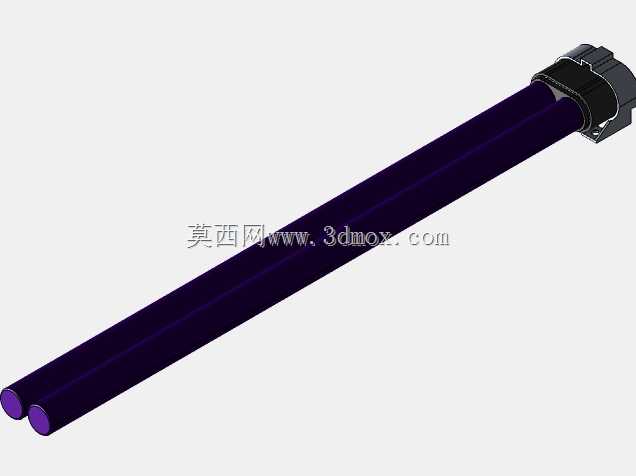

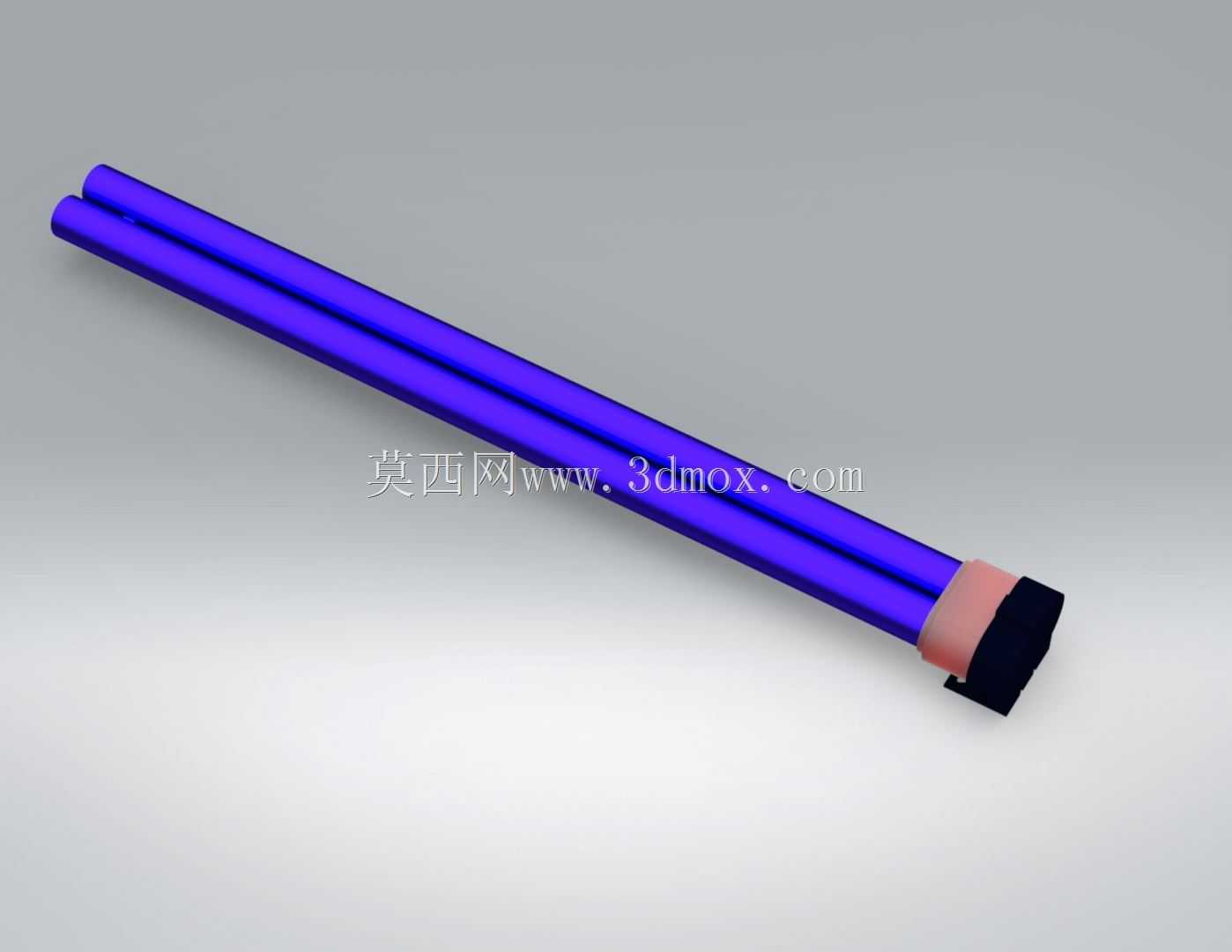

　　这款双管结构的紫外线杀菌光源，核心发射波段为254纳米UV-C短波紫外，这类波段的紫外辐射可直接破坏微生物的DNA与RNA分子结构，实现消杀效果，目前被广泛应用在空气消毒、物体表面消杀、水处理杀菌、洁净车间静态消毒等场景中，比如医院病房的壁挂式消毒设备、食品加工车间的回风管道消毒模块、商用净水设备的过流式杀菌单元、公共场所的空气净化机内置光源，都能见到同规格灯管的应用。从结构设计来看，采用双管并排的紧凑布局，相比同功率单管紫外灯，在有限的安装空间内可以获得更大的紫外辐照面积，灯管两端的紫色封边是石英管的熔封部位，因为254纳米紫外无法穿透普通玻璃，所以管体采用高透紫外的石英材质制作，保证紫外输出效率不会被管体材料过度衰减。

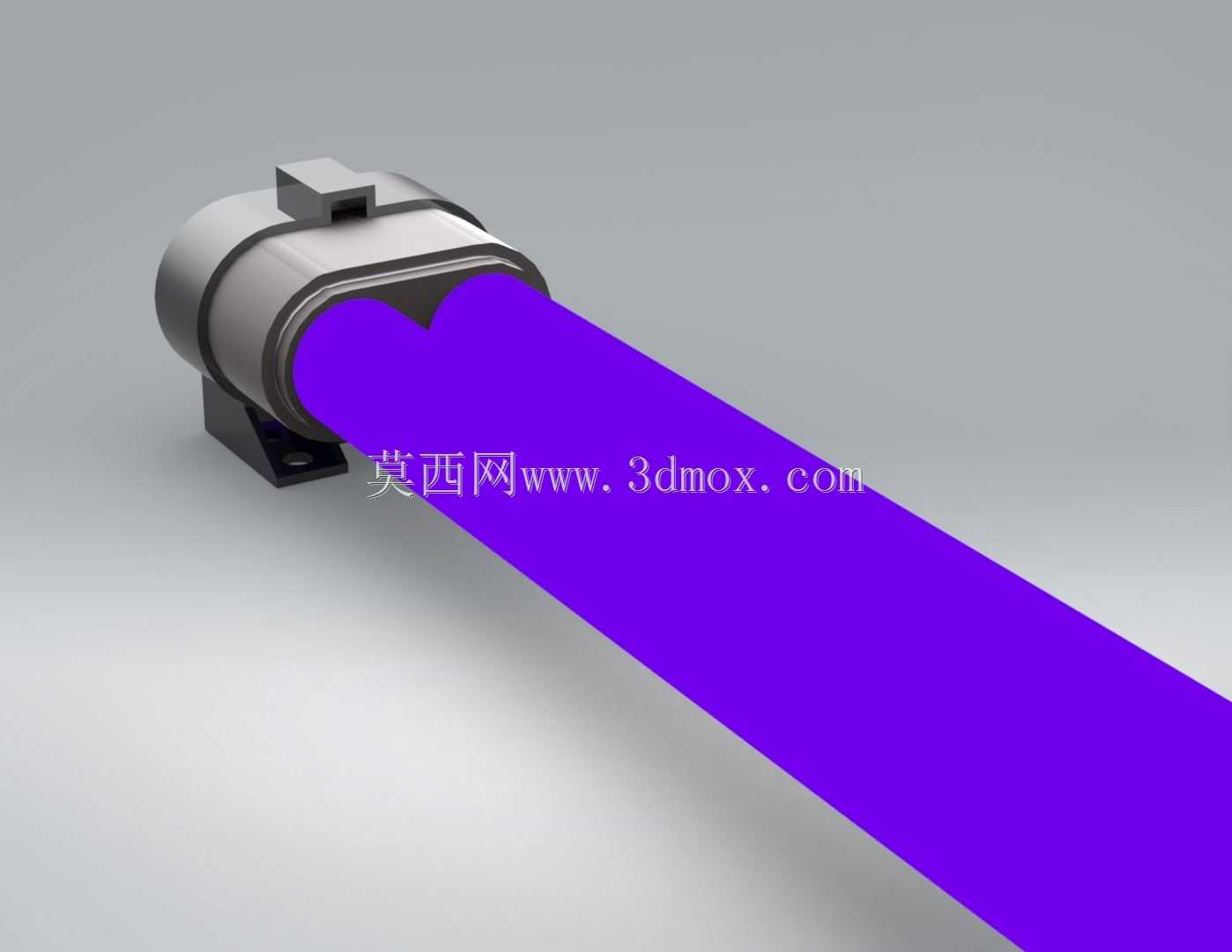

　　端部的灯头结构采用插拔式设计，配套对应的G32q灯座即可完成安装，灯头内部集成了启辉与限流相关的配套结构，安装时不需要额外搭配复杂的外接镇流组件接线，直接匹配对应功率的电子镇流器即可点亮工作，这种插拔式结构也方便后期灯管达到使用寿命后的快速更换，不需要拆解设备内部的复杂走线。在设计建模过程中，需要重点把控几个安装边界尺寸：首先是双管的平行度公差，两根石英管的中心距偏差不能超过0.5mm，否则插入配套灯座时会出现卡滞，甚至导致石英管受力碎裂；其次是灯头与管体的连接同轴度，要保证灯管装入设备后，管体不会和设备内部的反光罩、防护网产生干涉；另外灯管的整体长度要匹配设备的安装腔体，预留出热胀冷缩的间隙，因为灯管点亮工作时表面温度会升高到一定程度，石英管会产生微小的长度伸长，如果安装时两端顶死，长期工作可能导致管体应力破损。

　　从功能特性上看，这款36W功率的灯管，在1米距离处的紫外辐照强度可以满足常规空间的消杀要求，双管结构的辐照均匀度更好，不会出现单管灯管那种靠近管身处辐照过强、远离位置辐照不足的问题，适合在狭长型的消毒腔体、风道内部安装使用。建模时还需要还原灯头部位的卡扣结构，这个卡扣是用来和灯座实现轴向定位的，防止设备在移动、震动过程中灯管从灯座中松脱，导致接触不良或者灯管掉落；灯头表面的定位凸起也需要准确建模，这个结构是防呆设计，避免安装时插错方向导致引脚受力弯折。

　　在实际设备选型搭配时，要注意灯管的工作环境温度，254纳米紫外灯管的最佳工作环境温度在20-40摄氏度之间，如果环境温度过低，灯管的紫外输出效率会明显下降，所以在低温场景使用的消毒设备，还需要在腔体内部搭配辅助加热组件，保证灯管工作在合适的温度区间。另外灯管的有效寿命通常在几千小时，建模时不需要考虑寿命衰减的结构变化，但要在配套设备的设计中预留灯管更换的操作空间，不需要拆解设备主体就能完成灯管的拆装维护。管体表面不需要做额外的涂层处理，因为254纳米紫外需要直接透射出来，和产生臭氧的185纳米波段灯管不同，这款灯管的石英材料不透过185纳米紫外，工作时不会产生臭氧，适合在有人值守的场景间歇使用，不会因为臭氧积累刺激人体呼吸道。在结构建模的细节处理上，要还原石英管的通透质感，同时体现管体内部的放电腔体结构，灯头部位的塑料外壳要做拔模斜度处理，符合注塑件的生产工艺要求，金属引脚的位置和尺寸要严格匹配灯座的标准尺寸，保证装配时的互换性，不需要二次修配就能顺利安装。
