电路选向用男式头部型跳线连接结构

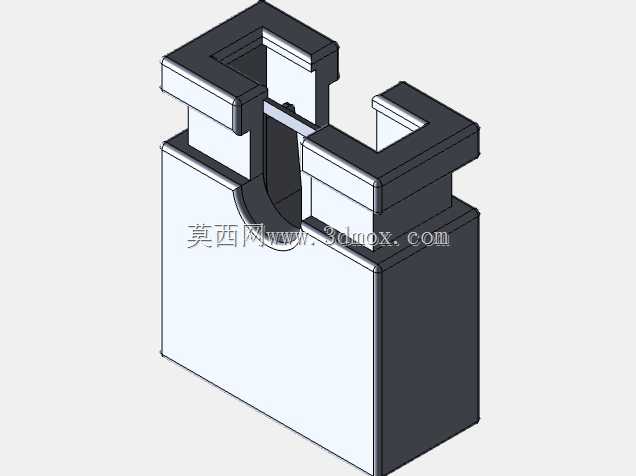

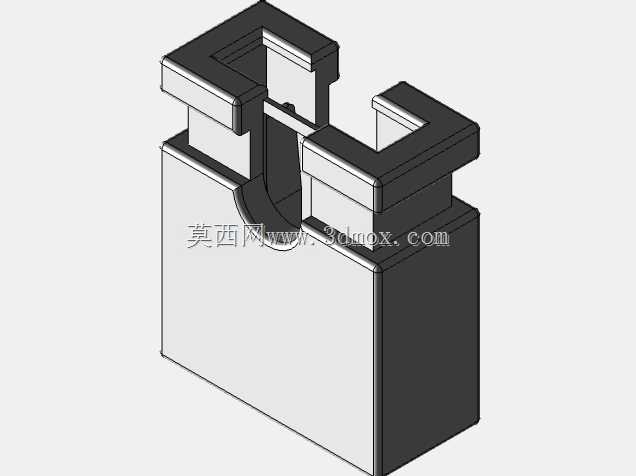

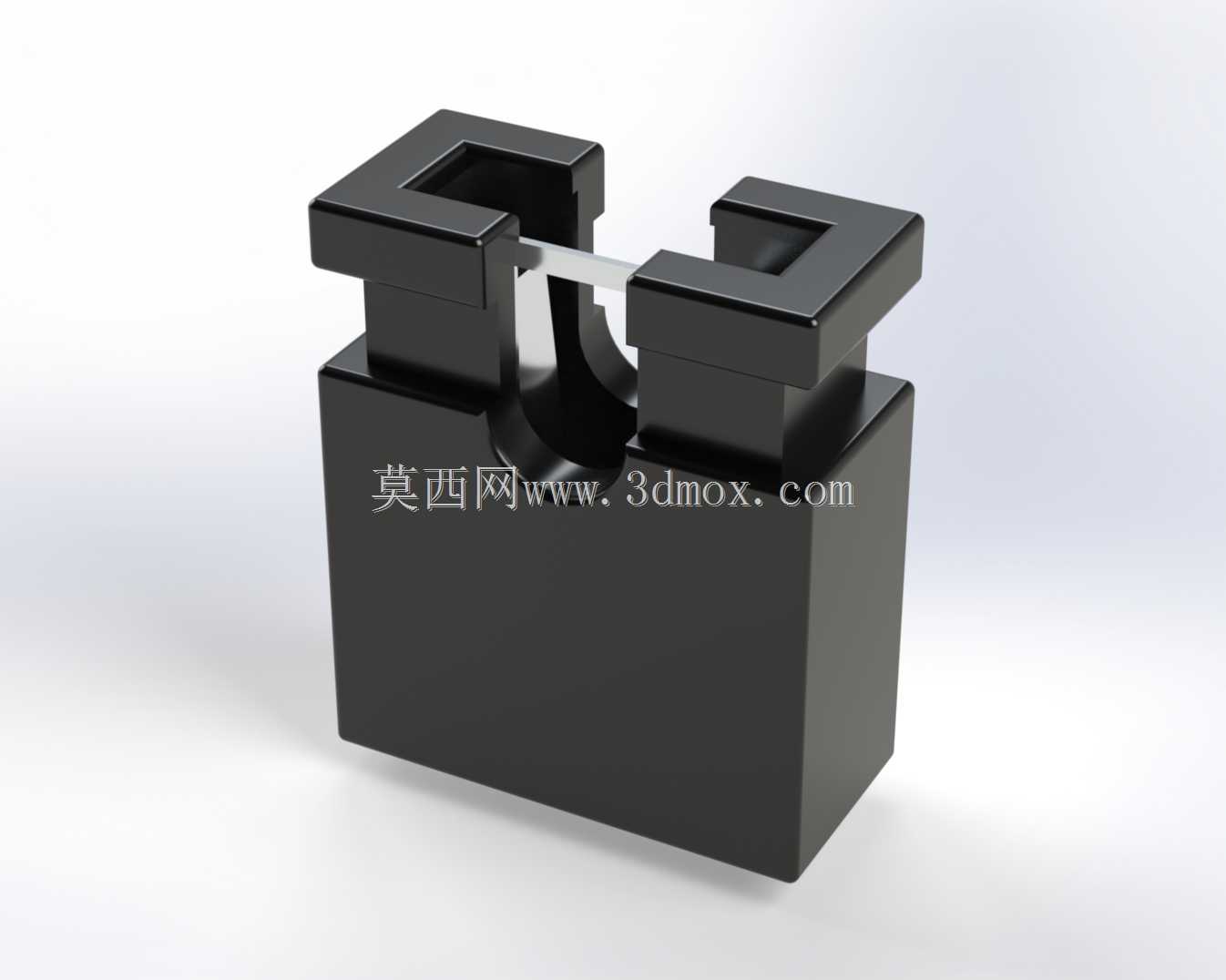

　　在日常的电子电路调试、小批量原型机搭建以及定制化电控回路改造场景里，这类头部跳接结构是极为常用的电路通断、路径选择配件，很多工程师在做面包板搭试、定制PCB板功能预留、电源回路档位切换的时候，都会用到这类结构来实现无需焊接的快速电路跳接。不同于常规的直插式跳线帽，这款跳接结构采用了分体式的头部卡合设计，主体基座为方块式绝缘结构，上方两个对称的凸起卡位之间预留了金属导通桥的安装位，金属导通片横跨在两个卡位之间，实现两个对应引脚的电气连通，当需要切换电路路径时，只需要将导通桥取下卡合到对应位置的卡位上，就能完成回路的通断切换，不需要反复焊接拆改引脚，大幅提升电路调试阶段的效率。

　　从结构设计的角度来看，这款跳接结构的基座采用了绝缘耐温的硬质工程塑料材质，整体为方正的块体结构，底部平整，可以直接贴合在PCB板表面进行焊接固定，两个凸起卡位的内侧做了限位卡槽，金属导通桥的两端刚好可以嵌入卡槽内，避免设备运行过程中因为振动、外力触碰导致导通桥脱落，造成回路断路的问题。卡位的尺寸设计匹配常规2.54mm间距的排针规格，能够兼容市面上绝大多数通用排针的安装尺寸，不需要额外定制特殊规格的配套排针，降低了选型和采购的成本。金属导通桥采用了弹性铜质材料，表面做了镀锡处理，既保证了良好的导电性能，也能提升抗氧化能力，长期使用不会出现接触电阻过大、引脚氧化锈蚀导致的接触不良问题。

　　安装边界方面，这款跳接结构的基座整体长宽尺寸控制在常规排针座的适配范围内，高度比普通跳线帽高出约三分之一，手指捏取的时候有足够的施力空间，不需要借助镊子等工具就能完成导通桥的插拔切换，在空间紧凑的PCB板上，相邻的跳接位之间预留了足够的手指操作间隙，不会因为排布过密导致插拔的时候误碰周边的元器件。在实际的电源回路应用中，这类跳接结构常被用来实现变压器输出电压档位的切换、传感器信号路径的选择、调试模式与正常运行模式的回路切换，比如在小型电源变压器的次级绕组抽头位置，安装这类跳接结构，就可以通过切换导通桥的位置，选择不同的绕组抽头接入回路，从而获得不同的输出电压，不需要额外设置拨动开关，进一步压缩PCB板的占用空间，降低物料成本。结构设计的时候，特意将基座的边角做了小圆弧过渡处理，避免生产组装过程中尖锐的边角划伤操作人员的手指，也减少了元器件之间因为边角磕碰导致的外壳破损问题。两个凸起卡位的顶部做了导向倒角，安装金属导通桥的时候不需要完全精准对位，顺着倒角就能顺利滑入卡槽内，提升组装环节的效率。导通桥的金属片外侧包裹了一层薄薄的绝缘层，手指捏取插拔的时候不会直接接触到金属导电部分，避免带电操作的时候出现触电风险，也能防止相邻引脚之间因为金属裸露导致的短路问题。在电路长期运行的工况下，这款跳接结构的接触电阻可以稳定控制在毫欧级别，不会因为接触电阻过大导致局部发热，在常规的低压直流回路、小功率交流信号回路中都能稳定工作，适配绝大多数工业控制板、消费电子原型板、教学实验电路的使用需求。不同于需要螺丝固定的接线端子，这类卡合式的跳接结构不需要额外的固定件，焊接完成后就可以直接使用，维护调整的时候只需要手动插拔导通桥即可，不需要借助螺丝刀等工具，在现场调试、设备运维的场景下，能够大幅缩短回路调整的时间。

　　基座底部的引脚采用了直插式设计，引脚长度匹配常规PCB板的焊接厚度，过波峰焊的时候能够顺利上锡，不会出现虚焊、漏焊的问题，引脚的位置度公差控制在0.1mm以内，能够顺利插入PCB板对应的安装孔内，不会出现孔位对不上无法安装的问题。在结构建模的过程中，需要重点关注两个卡位之间的间距尺寸、卡槽的深度尺寸、导通桥的弹性变形量，确保导通桥插入后有足够的加持力，同时插拔的力度控制在合适的范围内，不会因为力度过大导致插拔困难，也不会因为力度过小导致容易脱落。基座的绝缘壁厚要满足耐压要求，在常规的500V耐压测试下不会出现击穿问题，适配绝大多数低压电控场景的绝缘要求。
