简易立式多工位加工钻模工装结构

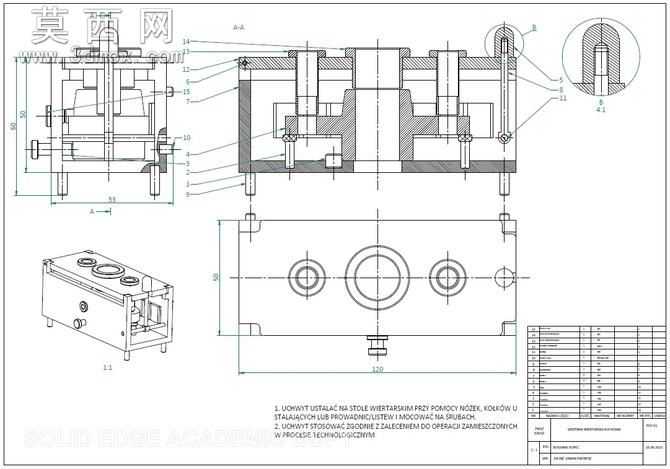

本作品为机加工场景使用的简易多工位钻模工装，整体采用箱体式框架结构设计，建模阶段以SolidWorks为核心工具完成全参数化建模，所有配合尺寸均遵循机械加工工装的公差设计规范，保证各部件装配无干涉、运动行程符合实际使用需求。建模过程中首先搭建主体箱型框架，采用拉伸、切除特征完成框架基体的构建，对框架的支撑脚、侧壁安装位做了圆角过渡处理，避免应力集中问题，同时保证工装放置的稳定性。主体框架上设置三处同轴度定位的钻套安装位，分别对应不同孔径的钻孔加工需求，钻套安装位采用沉孔设计，可适配标准快换钻套，满足不同孔径加工时的快速更换需求，钻套孔的位置度公差严格控制在0.02mm以内，保证钻孔加工的位置精度。工装侧面设置手动锁紧操作手柄，建模时对手柄的转动行程、锁紧机构的联动结构做了完整的运动仿真验证，手柄转动时可带动内部的楔形锁紧块完成工件的夹紧与松脱动作，锁紧行程设置为5mm，可适配一定厚度范围内的工件装夹需求，无需额外调整工装参数。侧面还设置了定位旋钮与锁紧销结构，用于工件装夹时的侧向定位，保证工件放置时的基准统一，避免装夹偏差导致的加工误差。渲染阶段采用哑光黑色金属材质作为主体框架的基础材质，模拟实际工装经过发黑处理的表面质感，对钻套安装位的内孔、操作手柄、锁紧旋钮等活动部件采用亮面金属材质，区分不同功能部件的视觉特征，支撑脚采用哑光银色金属材质模拟硬质合金支撑脚的耐磨特性，渲染时采用工作室柔光环境，突出工装的结构轮廓与部件细节，阴影设置为软阴影，避免生硬阴影遮挡结构细节。整体设计思路围绕小型工件钻孔加工的快速装夹、精准定位需求展开，摒弃复杂的气动、液压锁紧结构，采用纯机械手动锁紧方式，降低工装的制造成本与维护难度，箱体式结构既保证了工装的整体刚性，又可在内部容纳锁紧联动机构，避免加工过程中铁屑进入机构内部造成卡滞，底部的支撑脚将工装主体抬离工作台面，方便加工时的排屑与清理，同时可适配不同工作台面的安装固定需求。
