销子去除专用手动工装夹具三维设计

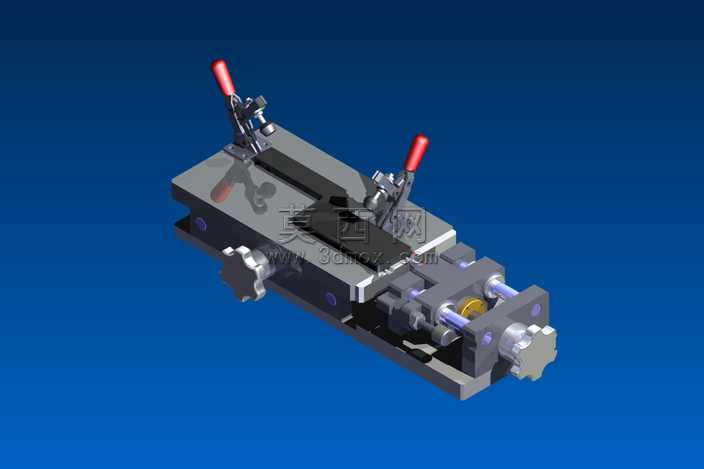

本模型为销子去除作业专用的手动工装夹具，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构都做了干涉检查，确保各活动部件运动顺畅无卡滞。模型渲染阶段采用深蓝色渐变背景突出主体结构，金属材质部分做了磨砂钢材的质感调校，操作手柄部分采用红色防滑橡胶材质渲染，清晰区分不同功能部件的材质属性，整体渲染效果真实还原实物的视觉质感，能够直观展现工装的整体外观与操作逻辑。从结构设计来看，该工装整体采用卧式长条形基座设计，基座底部做了平整安装面设计，可通过螺栓固定在工作台面保证作业稳定性；基座上方设置两组对称布置的快速夹紧机构，搭配红色手柄式快速夹钳，能够快速装夹待处理工件，夹钳的压头位置做了可调节设计，可适配不同尺寸规格的待处理工件，装夹操作无需额外工具，扳动手柄即可完成锁紧与释放，大幅提升装夹效率。工装前端设置带手轮的进给调节机构，手轮表面做了滚花纹理设计，增大操作摩擦力便于精准调节进给量，进给机构内部采用丝杆传动结构，配合线性导轨保证进给动作的直线度与平稳性，进给端设置适配销子尺寸的顶出结构，可精准对准工件上的销子位置，通过转动手轮带动顶杆进给，平稳将销子从工件孔位中顶出，避免敲击拆卸造成的工件变形或销子断裂问题。工装侧面还设置了辅助锁紧旋钮，可在进给位置调整到位后锁定机构，防止作业过程中机构移位影响拆卸精度。设计思路上围绕销子拆卸的实际作业需求，摒弃传统敲击拆卸的粗放作业方式，采用定位装夹+精准顶出的作业逻辑，既能够保证销子拆卸过程中工件不受损伤，也能降低作业人员的操作强度，提升销子去除作业的一致性与效率；建模过程中对所有活动部件都设置了合理的装配间隙，对易磨损的顶杆、夹钳压头等部件做了模块化设计，便于后续根据使用需求快速更换配件，模型完整还原了工装的所有装配关系，可直接用于工装加工的图纸输出，也可作为手动拆卸类工装的设计参考模板，适配机械装配、维修环节的销钉拆卸作业场景。
