RayVio XP系列UVC LED光源组件结构设计

　　在紫外消杀设备的结构开发环节，光源组件的安装适配性、出光效率、散热路径设计，是直接决定整机消杀性能与使用寿命的核心要素，这款XP系列UVC LED的三维结构，完整还原了量产级贴片式紫外光源的全部安装与功能细节，能直接嵌入各类便携、固定式消杀设备的结构设计流程中，省去反复测绘样品的冗余工序。从实际应用场景来看，这类高功率密度UVC光源覆盖的领域非常广，小到随身便携的消毒棒、水杯内置消毒模块、口罩消毒盒，再到商用场景的空气消毒机、物表消杀通道、水处理过流腔体，甚至医疗场景的光疗设备、表面灭菌操作台，都能看到同规格光源的应用，不同场景对光源的安装位、出光角度、散热接触面积的要求差异很大，这个三维模型完整保留了基板的外形轮廓、定位特征、焊盘位置，能让结构工程师在整机布局阶段直接完成干涉检查，不用等拿到实物样品再调整安装位。从产品本身的功能特性来看，这款光源采用多芯片集成布局，在有限的基板面积内排布了多颗UVC芯片，配合居中的光学透镜结构，能实现指定角度的紫外光输出，峰值波长覆盖常用的深紫外消杀波段，能满足水、空气、物体表面的消杀辐照剂量要求，相比传统的汞灯紫外光源，这种贴片式LED光源的启动速度更快，不需要预热等待，工作时没有汞污染风险，抗震性能也更好，适配便携设备的使用需求。

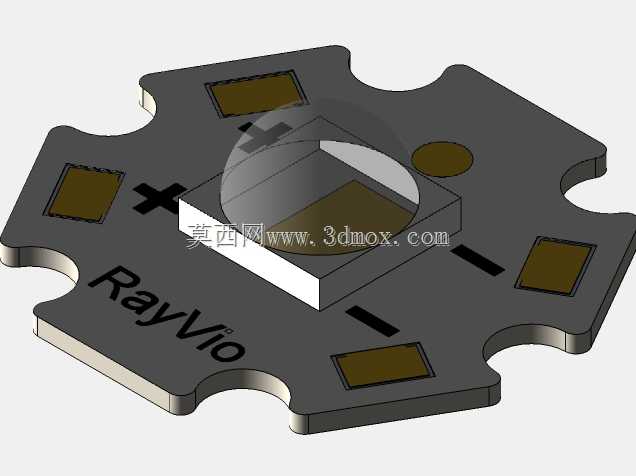

　　从设计思路上拆解，这款光源采用了异形星型铝基板设计，基板边缘的内凹缺口不是随意设计的造型，一方面是为了适配标准的LED透镜安装卡扣，能快速完成透镜的对位装配，减少组装时的定位工序，另一方面，异形轮廓能在相同安装面积下，增加基板与散热结构的接触边缘长度，提升热传导效率，毕竟UVC LED的光衰和结温直接相关，良好的散热路径能大幅延长光源的使用寿命；基板上预留的十字形对位标记，是为了SMT贴片时的视觉定位，能提升贴装精度，避免芯片偏移导致的出光角度偏差，基板表面的丝印标识清晰标注了品牌信息，能在生产环节快速识别物料规格，避免错料。

　　从安装边界与尺寸适配来看，这款光源的基板厚度、焊盘间距完全匹配常规的贴片焊接工艺，不需要定制特殊的钢网就能完成SMT贴装，基板背面为平整的散热接触面，安装时只需要在背面涂覆适量导热硅脂或者贴导热胶垫，就能和设备内部的散热铝座、金属外壳紧密贴合，把芯片工作时产生的热量快速传导出去；居中的透镜凸起高度经过精准控制，在设计整机的透光窗口时，只需要预留对应的安全间隙，就能避免透镜和透光盖板发生刮蹭，同时保证出光角度不受遮挡。

　　在实际的结构选型过程中，很多工程师容易忽略光源基板的安装孔位与周边元件的干涉问题，比如在设计小型便携消毒设备时，周边的电池、驱动板、按键结构如果和光源基板的轮廓发生干涉，就需要反复调整整机布局，这个三维模型完整还原了基板的所有外形细节，包括边缘的圆弧过渡、焊盘的具体位置、透镜的凸起轮廓，能直接导入装配体中完成静态干涉检查，提前预判安装时可能出现的结构冲突，减少打样后的修改次数。另外，这款光源的电极焊盘布局采用对称设计，在PCB Layout时不用刻意区分正负极的走线方向，能提升布线的灵活性，基板上预留的工艺定位孔，能在生产环节配合治具完成精准固定，提升组装良率。对于做紫外消杀设备开发的结构工程师来说，直接调用这个精准的三维模型，能大幅缩短前期的选型测绘周期，把更多精力放在整机的流道设计、散热结构优化、辐照均匀性调整上，不用在基础元件的建模上耗费不必要的时间。
