户外LED调光用NEMA插座插头组件结构

　　做户外照明控制结构设计快十二年，经手的光控、调光类接插件外壳少说也有三四十套，这套7针NEMA规格的插座外壳配插头组件，是近年做智慧路灯调光项目里复购率最高的一款适配结构。先从实际落地场景说，这套组件核心是给户外LED路灯的0-10V调光、DALI调光控制系统做接插防护，日常装在路灯灯杆顶部的检修口上方，或者灯具本体的外置接口位，直接对接光感传感器、调光控制器的外接信号与供电回路，不用拆灯具本体就能完成控制器的更换、调试，后期运维的人工成本能压到传统硬接线方案的三分之一。

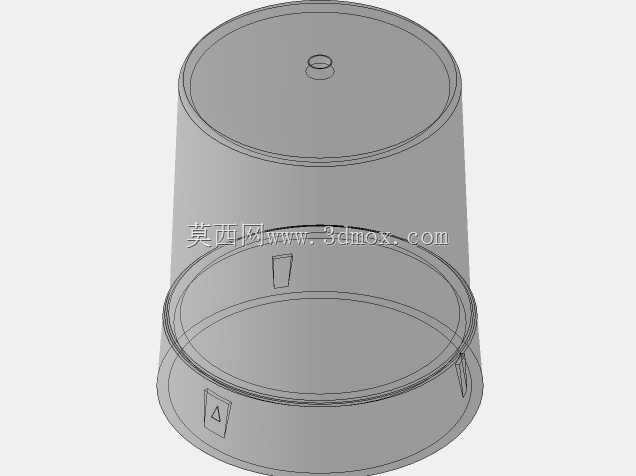

　　很多刚入行的结构工程师容易忽略户外接插件的防护冗余设计，这套外壳做IP65防护等级不是靠堆密封胶圈，是从结构配合上做的多层阻隔：外壳主体用半透耐候PC材质，顶部做了1.2度的微拔模斜度，既方便注塑脱模，也能让雨天的积水顺着斜度自然滑落，不会在顶面形成积水区渗进接缝；底部和灯体安装位的配合面做了双层环形止口，内层止口卡接灯体的定位凸台，外层止口压合三元乙丙密封胶圈，胶圈的压缩量控制在25%，这个数值是反复做高低温循环、盐雾测试摸出来的，压缩量小了密封失效，压缩量大了胶圈长期受压蠕变，三年左右就会失去弹性渗水。

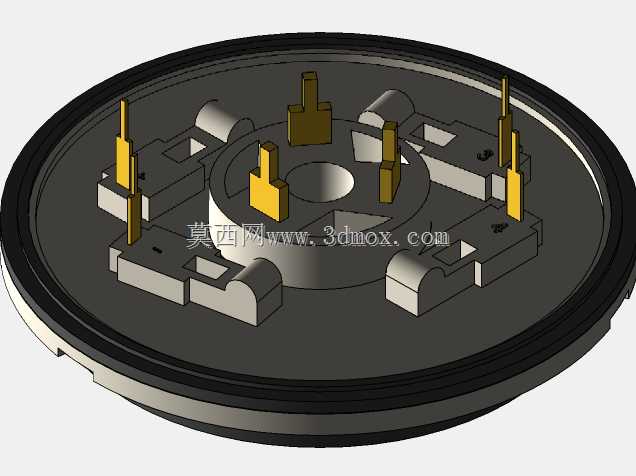

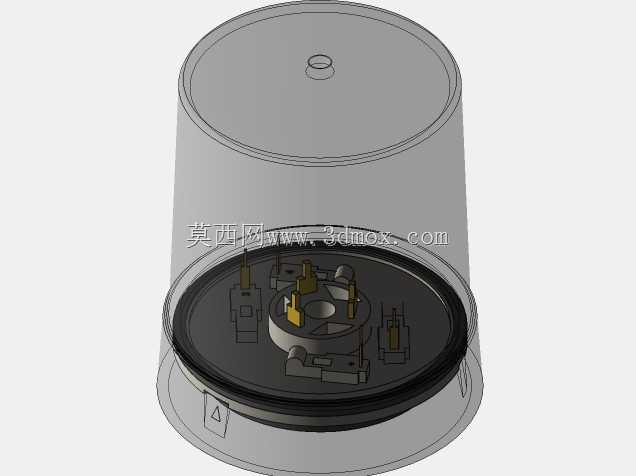

　　接插部分的7针布局完全贴合ANSI C136.41标准的针脚定义，其中2针是主供电回路，剩下5针分别对应0-10V调光信号、DALI总线信号、光感输入、预留扩展接口，针脚之间的爬电距离做到了8mm，电气间隙6mm，完全满足户外潮湿环境下的强电绝缘要求，不会因为梅雨季节凝露导致针脚间拉弧短路。外壳内部做了十字形的加强筋，筋厚1.5mm，既可以增强外壳的抗冲击性能，遇到高空坠物、极端大风天气的杂物撞击不会开裂，也能给内部的插针座做定位，避免插针在反复插拔过程中出现偏移、虚接的问题。

　　安装边界这块要特别给选型的工程师提个醒，这套外壳的适配安装孔位是标准100x84mm的方形固定位，和市面上主流的JL-241J、JL-208、JL-240TXA-14系列的调光控制器、光感传感器完全通用，不用重新开安装孔，替换旧项目的损坏部件时直接拧上四个M4的固定螺丝就行，插头和插座的插拔力控制在35N到45N之间，徒手就能插拔，不需要借助工具，同时插针做了镀金处理，镀层厚度1μm，插拔寿命能达到500次以上，满足户外设备十年运维周期内的更换需求。

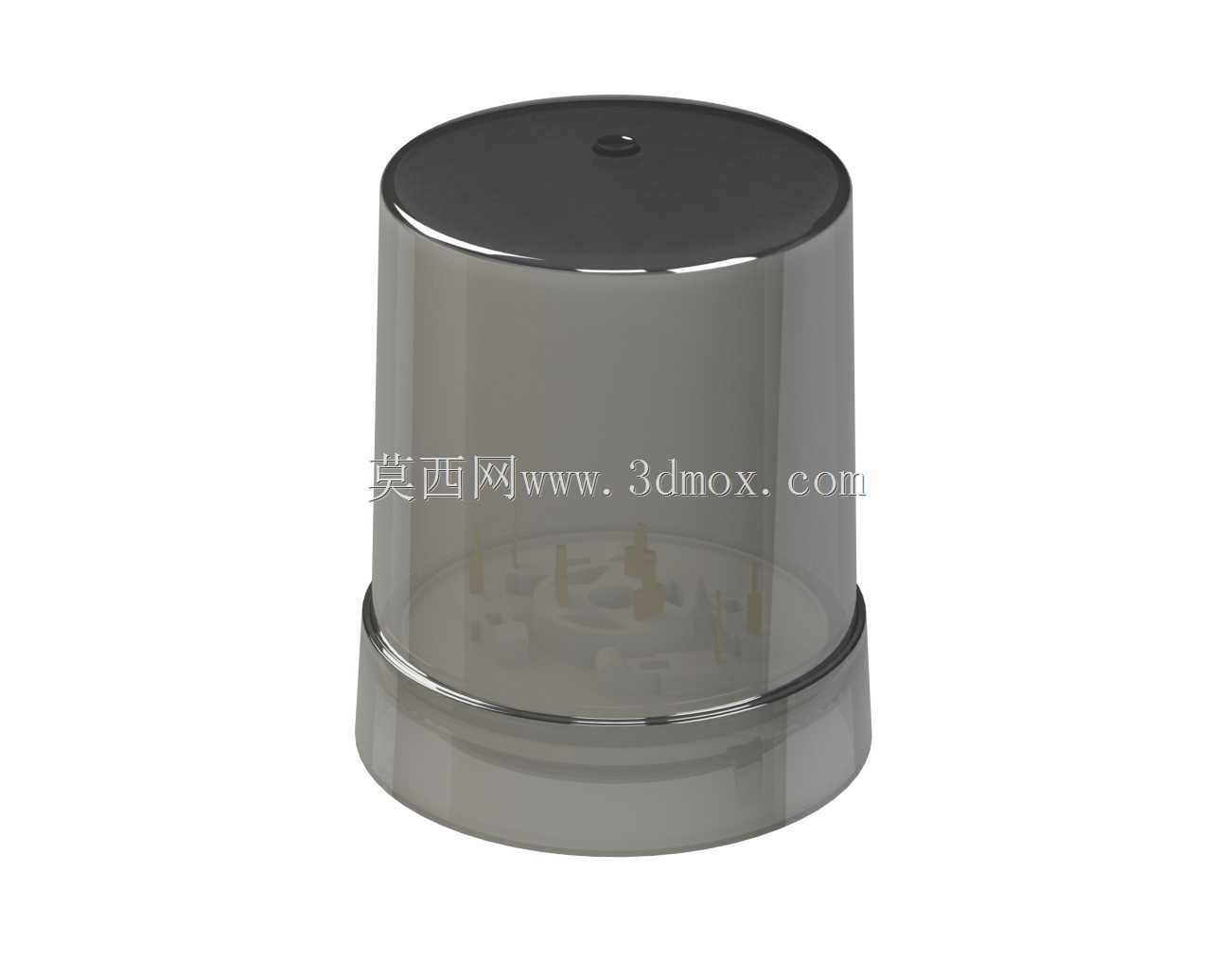

　　设计的时候还考虑了户外的紫外线老化问题，半透PC材质里添加了0.3%的紫外线吸收剂，做过1000小时的氙灯老化测试，材质的透光率下降不超过5%，冲击强度保留率在90%以上，不会像普通PC料那样用个两三年就变脆、发黄开裂。顶部的半透设计不是为了好看，是给内置的工作状态指示灯留的透光窗口，运维人员在地面就能通过指示灯的闪烁状态判断控制器是否正常工作，不用爬杆开盖检查，这点在三四米以上的路灯运维场景里实用性非常强。

　　很多人做这类接插件结构容易忽略接线端的应力释放，这套组件的插头尾部做了喇叭口形的线缆护套，线缆穿入后用防水格兰头锁紧，格兰头和线缆外皮的抱紧力能承受100N的拉力，不会因为大风天线缆晃动把内部的接线扯松。外壳的壁厚做的是均匀2.5mm，注塑的时候不会出现缩痕、气泡，成型后的尺寸公差能控制在±0.1mm以内，和配套插头的配合间隙均匀，不会出现一边缝大一边缝小的情况，从根源上避免了密封失效的隐患。

　　实际项目应用里，这套组件除了常规的道路照明，还能用在园区景观灯、隧道调光照明、港口高杆灯的控制接插场景，只要是户外需要做调光、光感控制的LED照明设备，只要安装孔位匹配都能直接用，不用做额外的结构修改。之前做过一个沿海城市的主干道智慧路灯项目，用的就是这套结构，三年多的运维数据里，接插件部分的故障率不到0.2%，比之前用的硬接线加防护盒的方案故障率低了近8个百分点，后期运维的效率提升非常明显。
