50KTYZ交流220V小型同步电机结构设计

　　在民用小家电、小型自动化执行机构、展示道具传动这类对低转速大扭矩有明确需求的场景里，50KTYZ这类交流同步减速电机的应用覆盖度非常高，很多结构工程师在做小型回转类机构选型时，都会优先把这类电机纳入备选清单，核心原因就是其供电适配常规民用市电，不需要额外搭配驱动电源，整体部署成本低，运行噪音控制表现也能满足民用场景的要求。

　　从实际使用场景来看，这类电机常被用在电动转盘、风阀执行器、小型投影幕布升降机构、自动窗帘传动、工艺品动态展示台、孵化设备翻蛋机构这类负载不大、需要恒定低转速输出的场合，其输出转速通常根据减速比不同覆盖每分钟几转到几十转的区间，扭矩输出足以带动数公斤级的径向负载，完全能满足轻载回转类机构的动力需求。

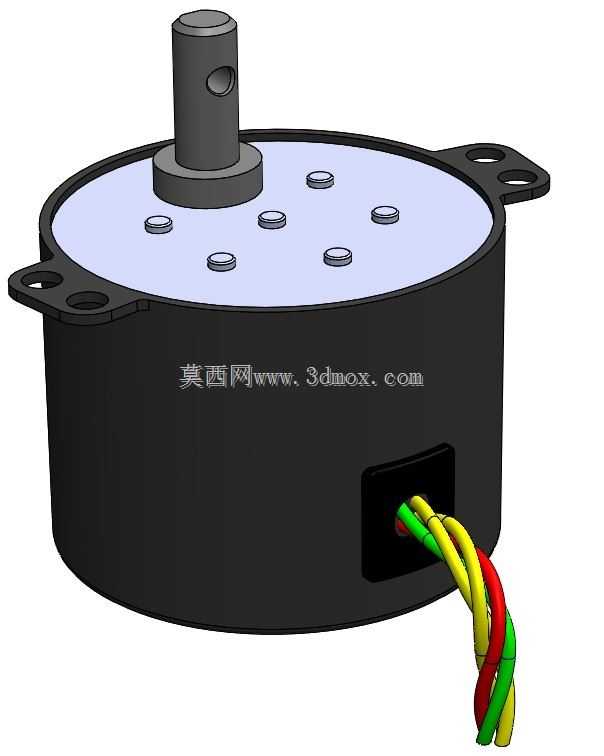

　　从结构设计逻辑来看，这款电机采用了圆柱形一体式机身设计，顶部输出轴为单扁位结构，这种轴端设计的优势是装配时可以直接和带D型孔的传动件配合，不需要额外加键就能传递额定扭矩，避免了键连接带来的装配间隙，也降低了配套传动件的加工难度。输出轴根部做了凸台限位结构，安装时可以直接抵在安装板的定位孔端面，既可以控制轴伸的伸出长度，也能承受一定的轴向载荷，避免传动过程中轴体出现窜动。机身两侧延伸出带安装孔的固定耳，两个安装孔的中心距是选型安装时必须确认的核心边界尺寸，安装时通过两颗螺丝就能把电机固定在支架或者设备壳体上，固定耳和机身是一体式结构，强度足够承受额定负载下的反扭矩，不会出现固定端断裂的问题。

　　机身侧面预留了出线孔，采用三色线引出的接线方式，分别对应交流供电的不同接线端，其中包含公共端、正转、反转接线位，实际接线时只需要按照标识切换接线就能实现输出轴的正反转切换，不需要额外调整电机内部结构，这对于需要双向回转的机构来说非常友好，能大幅简化控制电路的设计。电机顶部端盖上均匀分布了多个固定螺丝孔，这些螺丝孔是端盖和机身壳体的连接位，装配时通过这些螺丝把内部定子、转子、减速齿轮组封闭在机身内部，既可以起到防尘作用，也能避免内部齿轮组被外力磕碰损坏，端盖和机身的配合面做了止口定位，装配后同轴度有保障，不会出现输出轴偏心的问题。

　　做三维建模的时候，需要重点确认几个核心安装边界：首先是机身的外径尺寸，这个尺寸决定了设备上预留的安装沉孔大小，避免出现机身和周边结构干涉的问题；其次是输出轴的直径、轴伸长度以及扁位的尺寸和位置，这部分直接决定了配套传动件的加工尺寸，如果尺寸偏差会出现传动件装不上或者配合间隙过大的问题；然后是两侧固定耳的安装孔中心距、孔径大小，以及固定耳到输出轴端面的距离，这部分尺寸直接影响安装支架的设计，如果孔位偏差会导致电机无法固定；最后是出线孔的位置和出线方向，设计时要给线缆预留足够的弯曲空间，避免装配时线缆被挤压破损，造成短路故障。

　　从功能特性来看，这类交流同步电机的转速和电源频率保持同步，只要供电频率稳定，输出转速就不会出现明显波动，对于需要恒定转速输出的场景来说，这个特性比普通直流减速电机更有优势，不需要额外加转速反馈装置就能保证转速一致性。同时其内部采用金属齿轮减速结构，相比塑料齿轮的减速电机，使用寿命更长，能承受短时的过载冲击，不会因为偶尔的负载卡滞就出现齿轮打齿损坏的问题。

　　在做配套结构设计的时候，还要注意输出轴的负载方向，这类电机的输出轴主要承受径向负载，尽量不要让轴端承受过大的轴向推力或者拉力，否则会加速内部轴承的磨损，缩短电机的使用寿命。安装时固定螺丝的锁紧扭矩要控制在合理范围，不要过度锁紧导致固定耳开裂，尤其是采用塑料端盖的型号，过度锁紧很容易造成安装位损坏。接线时要做好线头的绝缘处理，避免线头裸露造成短路，供电电压要严格匹配额定220V交流，不要接入过高或者过低的电压，否则会出现电机无法启动或者过热烧毁的问题。

　　很多DIY爱好者做小型自动化装置的时候也经常选用这款电机，就是因为其接线简单，动力足够，采购成本低，不需要复杂的驱动电路，只要接上对应电压的交流电就能运转，非常适合快速搭建原型装置。在做三维装配的时候，可以把这个电机模型直接导入装配体，提前验证安装位的干涉情况，检查传动件和电机轴的配合是否合理，出线位置是否和其他结构冲突，能有效减少实物加工后出现装配问题的概率，缩短整体开发周期。
