GDDR存储芯片用20x19x6规格铝制散热鳍片

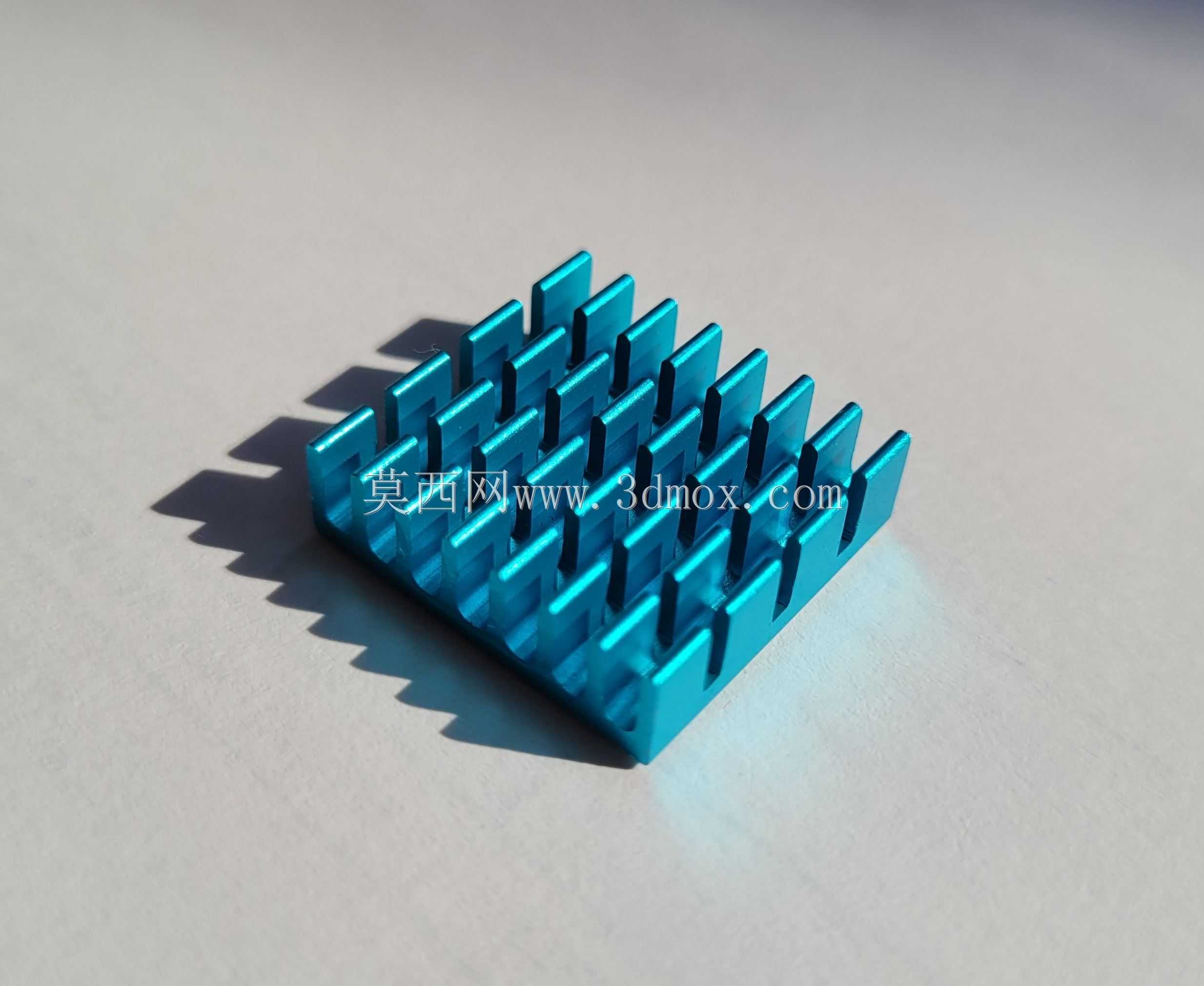

　　在板卡硬件开发、嵌入式单板改装这类工程场景里，小尺寸高发热芯片的散热处理一直是结构设计里容易被忽略却直接影响设备长期稳定性的环节，尤其是GDDR类显存芯片，工作时热流密度集中，自身封装没有预留足够的散热接触面积，常规的大尺寸散热组件根本没有安装空间，这类小规格针鳍式散热件就是针对这类狭窄安装空间的散热需求设计的。这款散热件的外形尺寸严格控制在宽20毫米、长19毫米、总高6毫米的边界内，这个尺寸不是随意设定的，是在统计了市售主流消费级显卡GDDR显存颗粒的排布间距、嵌入式开发板核心周边预留的散热空间后确定的，安装时不会和周边的贴片电容、电阻、板卡固定柱产生结构干涉，哪怕是在覆盆子派这类紧凑布局的单板计算机上，也能直接贴装在核心旁的显存或主控芯片表面，不会挤占USB、HDMI等外接接口的装配位置。

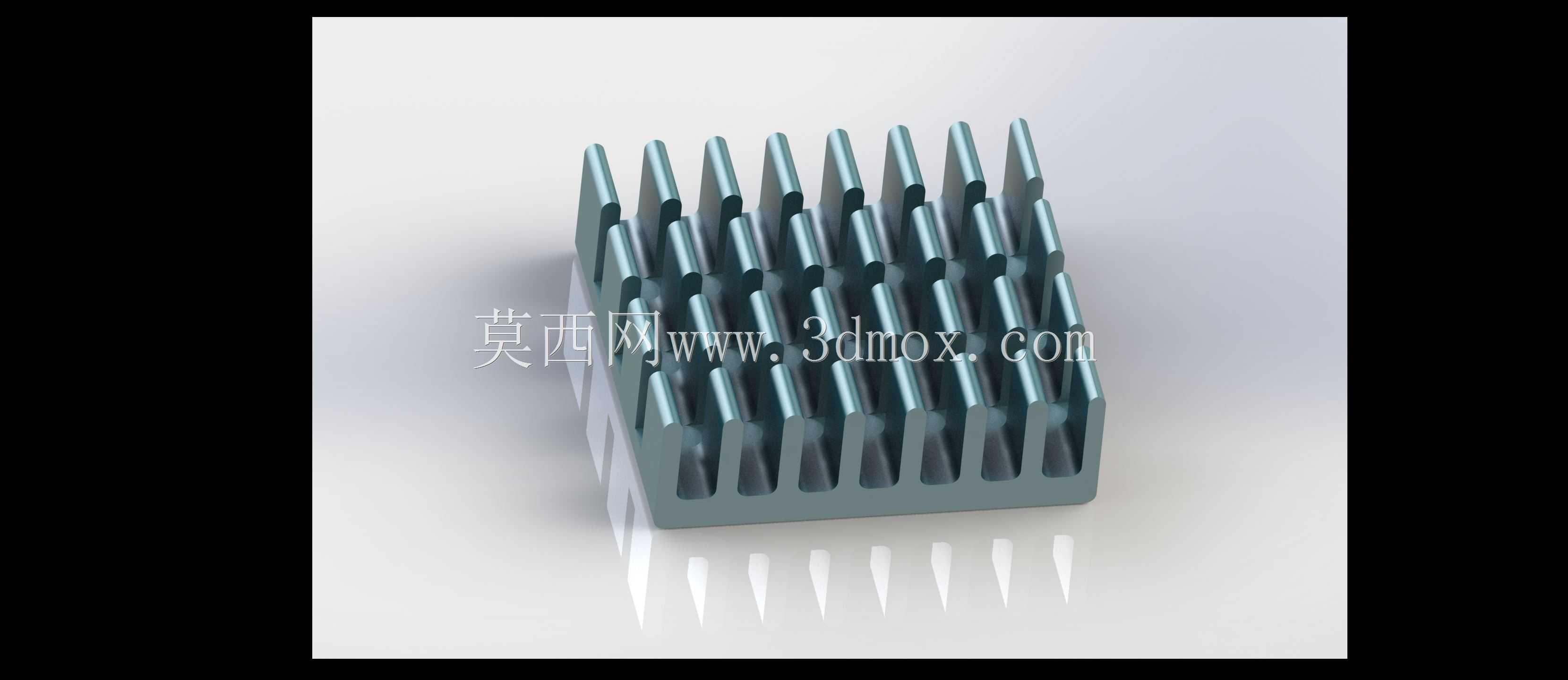

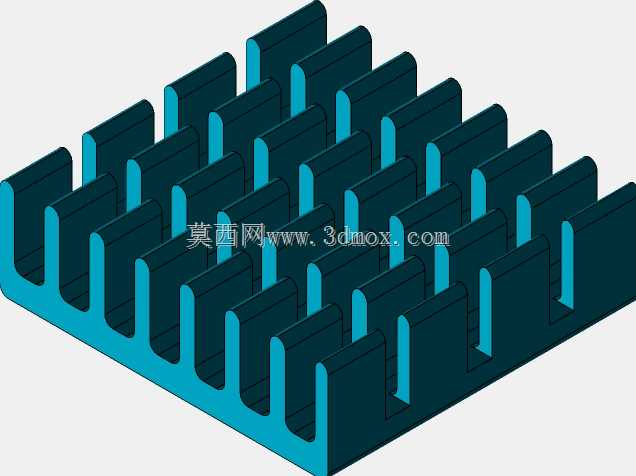

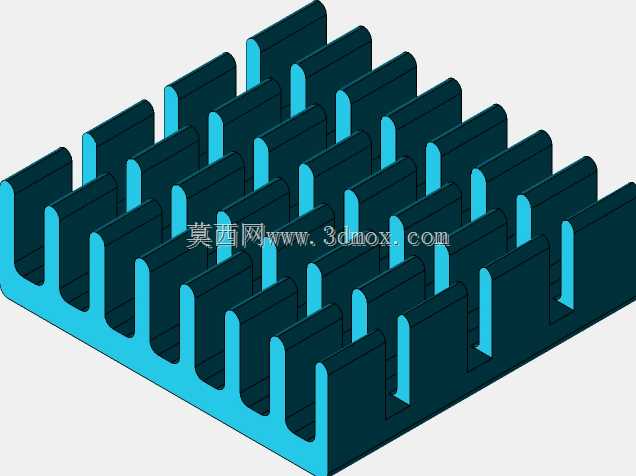

　　从结构设计思路来看，这款散热件没有采用成本更低的平板冲压结构，而是选择了直立针鳍的阵列布局，核心原因是小尺寸散热件的有效换热面积受限，直立针鳍可以在有限的6毫米高度空间内，最大化拓展和空气的接触面积，同时针鳍之间的等距缝隙可以引导气流顺着鳍片间隙流动，不管是依靠自然对流散热，还是搭配板卡上原有的轴流风扇形成的强制风冷气流，都能快速把鳍片上蓄积的热量带走，不会因为鳍片排布过密导致风阻过大、气流无法穿透鳍片阵列的问题。散热件的基底做了整面平整度处理，接触芯片封装表面的一侧平面度控制在合理公差范围内，安装时配合导热垫或者薄层导热硅脂，就能有效降低接触热阻，避免因为接触面不平整导致的气隙、热量传导不畅问题。

　　实际应用中，这类散热件除了适配GDDR存储芯片的散热需求，还可以用在嵌入式开发板的主控芯片、路由器的交换芯片、M.2固态硬盘的主控这类发热量大、安装空间狭窄的电子元器件上，不需要额外做结构修改，依靠背胶或者耐高温导热双面胶就能完成固定，装配工序简单，适合小批量硬件改装、板卡原型开发阶段的快速散热验证。设计时还特意考虑了量产加工的工艺可行性，鳍片和基底是一体成型结构，没有额外的拼接铆接环节，既避免了拼接位置的附加热阻，也能简化加工流程，降低批量生产的成本，同时鳍片的边缘做了微小的倒角处理，不会在装配过程中划伤操作人员的手，也不会刮伤周边的电路板走线。

　　在设备实际运行过程中，这类小散热件可以把GDDR芯片满负载运行时的表面温度降低10到15摄氏度，有效避免芯片因为长期高温运行出现的显存掉速、数据校验错误、硬件寿命缩短等问题，尤其是在密闭式的小型设备机箱内部，没有额外的风道设计时，这种针鳍结构的自然散热效率要远高于同尺寸的平板散热片，能够满足低功耗嵌入式设备长期无故障运行的散热要求。很多硬件开发人员在做紧凑结构的电子设备设计时，往往会优先选择大尺寸风扇来解决散热问题，但实际上在很多对噪音、设备厚度有严格限制的场景里，合理搭配这类小尺寸高效散热件，配合合理的风道引导，完全可以实现无风扇静音运行，同时把设备整体厚度控制在设计要求范围内，不需要为了容纳散热组件额外增加设备的外壳尺寸。
