螺旋齿锥齿轮传动件三维设计作品

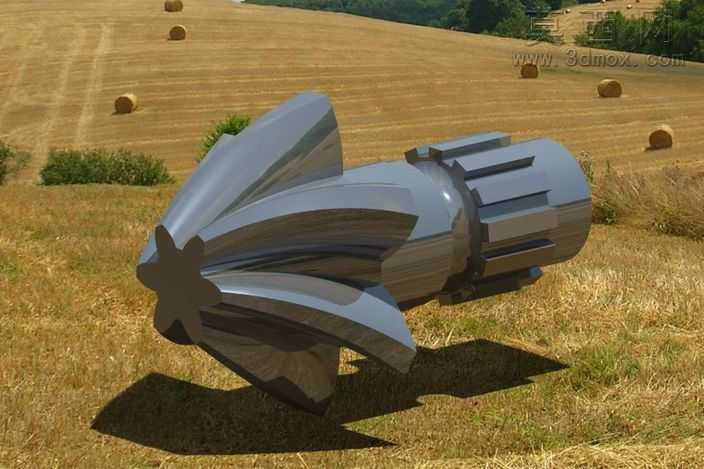

本作品为螺旋齿锥齿轮传动件三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先根据相交轴传动的工况参数确定锥齿轮的分锥角、模数、齿数、螺旋角等核心几何参数，通过草图绘制完成齿坯的回转基体轮廓，利用回转特征生成带安装花键轴段的齿轮基体结构。针对螺旋锥齿轮的复杂齿面造型，采用渐开线齿廓与螺旋线导程匹配的生成逻辑，先绘制单齿的截面齿廓曲线，结合分锥面上的螺旋引导线通过扫掠特征生成单个轮齿实体，再通过圆周阵列完成整圈轮齿的均匀排布，过程中严格校验齿面的啮合间隙与接触区域，确保轮齿间的啮合精度符合传动设计要求。模型的轴段部分设计有外花键结构，用于与配套传动部件实现周向固定传递扭矩，花键的齿形、键宽、定心方式均按照通用传动标准进行参数化建模，轴段与齿坯的衔接处做了过渡圆角处理，降低应力集中风险。材质与渲染阶段，为模型赋予了高精度的合金结构钢材质，调整材质的金属度、粗糙度与反射参数，还原钢制传动零件经过精加工后的金属质感，齿面部分设置了更高的反光度以体现磨齿加工后的光滑表面特性，花键轴段则保留了细微的加工纹理质感，区分不同加工面的工艺特征。渲染场景选用户外干草地环境作为展示背景，通过三点布光方案搭建光照系统，主光源模拟自然光从斜上方照射，突出轮齿的曲面起伏与螺旋走向，辅助光源补全暗部细节避免结构阴影过深丢失细节，添加地面接触阴影增强模型的真实感与立体感，最终渲染效果清晰展现了锥齿轮的整体结构、轮齿形态与轴段连接特征。设计过程中重点考量了相交轴传动的载荷分布特性，螺旋齿的设计能够实现轮齿的逐步啮合，相比直齿锥齿轮有效降低传动过程中的冲击与噪声，提升传动平稳性，同时优化了轮齿根部的圆角参数，增强轮齿的抗弯承载能力，适配持续加载的传动工况，整体模型结构完整，几何精度符合机械设计规范，可用于传动结构的虚拟装配验证、运动仿真分析以及加工工艺参考。
