旋转式发动机活塞连杆组结构设计

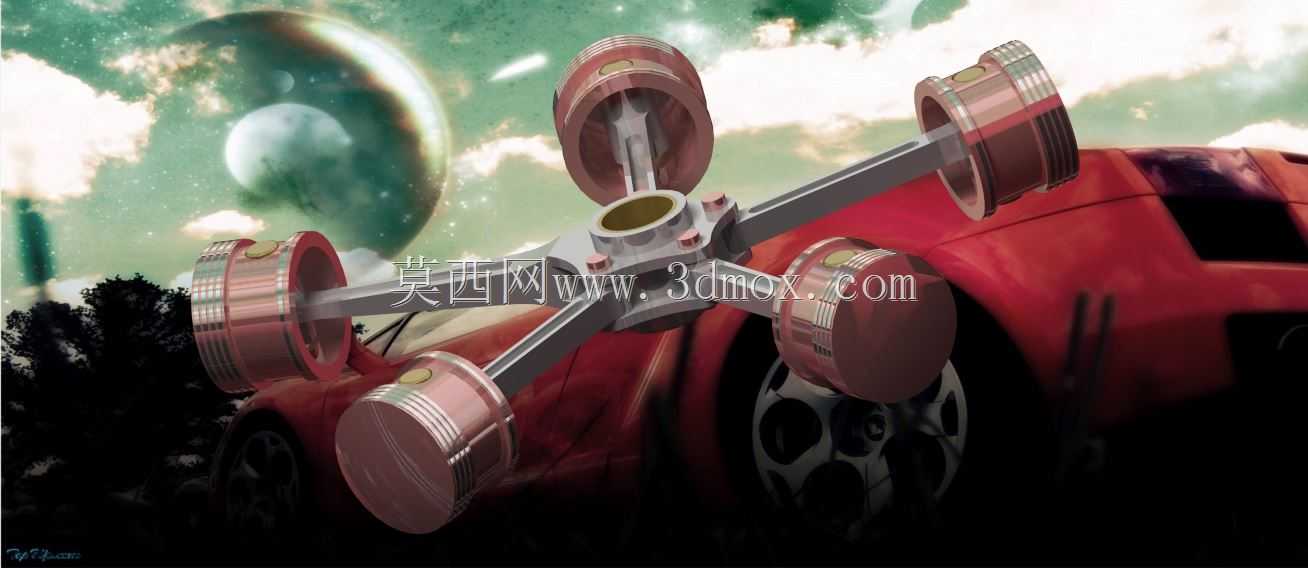

这套活塞连杆组件的结构设计，核心适配旋转式动力输出的工况需求，区别于传统直列往复式发动机的连杆布局，采用星型辐射式的连杆排布逻辑，在动力传递路径上做了针对性的结构优化。从实际应用场景来看，这类结构多用于小排量高转速的特种动力设备、航模动力单元以及部分紧凑型实验性动力装置中，能够在有限的径向安装空间内，实现多缸活塞的同步往复动作，大幅压缩动力单元的整体轴向尺寸，适配对安装体积有严格限制的设备搭载场景。

在功能特性层面，每段连杆与活塞销的连接位都做了加厚的轴肩强化处理，活塞本体的环槽结构预留了气环、油环的安装位，裙部的型线按照往复运动的侧倾受力做了微弧修正，避免高速往复过程中出现卡滞、偏磨的问题。中心的曲柄连接座采用一体化的辐条式结构，五个连杆连接轴颈均匀分布在同一分度圆上，每个轴颈的同轴度公差控制在0.02mm以内，保证五个活塞的往复行程完全一致，避免动力输出过程中出现偏载振动。

设计思路上没有沿用传统分体式连杆盖的结构，而是采用整体式刚性连杆设计，因为这类星型排布的旋转式动力单元，连杆的受力方向始终沿径向分布，不存在传统发动机连杆的摆角交变载荷，整体式结构能够获得更高的结构刚度，同时减少装配环节的公差累积。安装边界方面，整套组件的最大回转直径由活塞外止点位置决定，中心曲柄座的安装轴孔采用标准的平键连接结构，可直接匹配对应规格的输出曲轴，活塞的外径尺寸与配套缸套的内壁间隙控制在0.03-0.05mm之间，兼顾密封性能与运动顺滑度。

从实际装配逻辑来看，连杆与中心曲柄座的连接采用轴销过盈配合加定位销锁止的方式，不需要额外的螺栓紧固，能够适应高转速下的离心力载荷，避免紧固件松脱的风险。活塞销孔与连杆小头的配合采用浮动式设计，工作过程中活塞销可在销孔内缓慢转动，让磨损均匀分布在接触表面，延长组件的整体使用寿命。整套结构没有多余的冗余设计，所有受力截面都经过受力仿真优化，在保证结构强度满足额定转速下载荷要求的前提下，尽可能去除非受力区域的材料，降低组件的整体往复质量，减少高转速下的惯性载荷损耗。
