这款小型带拨杆的微动开关,是低压控制回路里极为常见的触发类元件,日常在各类消费电子、小型工控设备、家电产品里都能见到它的身影,很多人对它的印象就是“按一下就通断”的小部件,但实际在结构设计层面,要兼顾触发手感、安装可靠性、行程精度,需要考量的细节非常多。先从实际应用场景说起,这类开关常被用在设备的位置检测、行程限位、操作触发环节,比如小型家电的门盖闭合检测、3D打印机的限位触发、手持电动工具的开关控制、工控柜内的微动触发回路,甚至不少儿童玩具的触发开关也会选用这类结构,核心原因就是它的触发行程短、动作反馈清晰、成本可控,适合大批量装配场景。从功能特性来看,这款开关采用直插式引脚设计,两个固定引脚同时承担电路导通与结构定位的作用,拨杆采用加长杠杆式结构,相比普通无拨杆的微动开关,它不需要触发件直接按压开关本体的红色按钮,通过拨杆的杠杆放大作用,能把外部的小行程位移转化为按钮的下压行程,降低触发所需的按压力度,同时也能适配更多非垂直方向的触发场景——比如侧向滑动的部件触碰拨杆末端,就能顺利触发开关通断,不需要触发件精准对准按钮中心,大幅降低了装配时的对位精度要求。

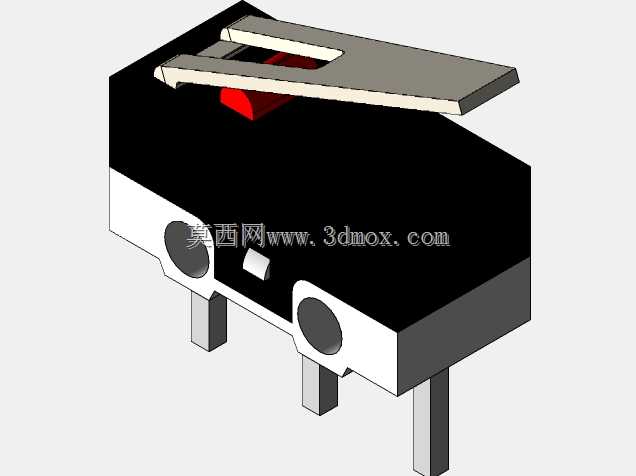

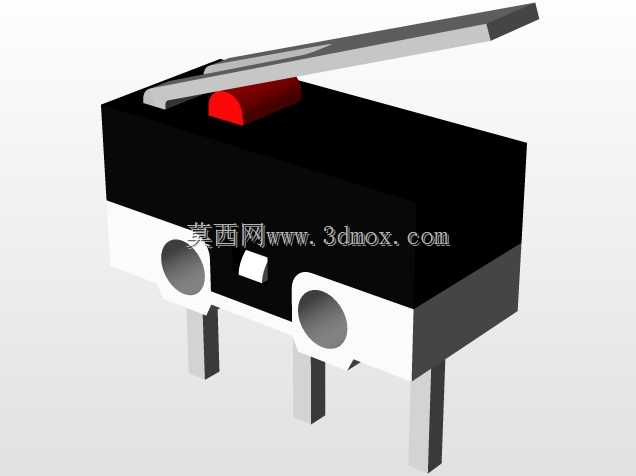

再说到设计思路,这款开关的本体采用上下分壳结构,上壳为黑色绝缘阻燃材质,下壳为白色绝缘基座,两个圆形的安装孔位对称分布在基座两侧,是给螺丝固定预留的安装位,在做整机结构设计时,只要在PCB或者安装钣金上对应位置开出两个适配的螺丝孔,就能把开关牢牢固定,不会因为多次触发拨杆导致本体移位。开关的红色按钮是内部弹片结构的触发端,外部拨杆压下按钮时,内部的导电弹片会快速完成触点的通断切换,这种快动结构能避免触点缓慢贴合时出现的拉弧问题,延长开关的电气使用寿命。
外形尺寸与安装边界方面,这款开关属于微型尺寸范畴,本体的长宽高都控制在极小的范围内,加上拨杆之后的整体高度也不会占用太多安装空间,直插引脚的间距符合常规小功率电路的焊盘间距标准,既可以直接焊接在PCB板上,也可以通过导线外接在设备的对应位置;两个安装孔的中心距是行业内通用的标准尺寸,替换同规格的其他微动开关时不需要重新修改安装孔位,通用性很强。在实际选型建模的时候,需要特别注意拨杆的活动范围:拨杆以和本体连接的位置为转轴,有一定的上下摆动角度,做整机结构避让时,不能在拨杆的摆动路径上设置结构筋位或者其他元件,否则会导致拨杆无法压到底,出现开关触发失效的问题;另外直插引脚的长度也要和PCB板的厚度匹配,焊接时引脚穿出PCB的长度不能过长,避免和背面的其他元件出现短路风险。开关本体的外壳材质选用的是耐温绝缘材料,能适配波峰焊的焊接温度,不会在焊接过程中出现外壳变形、内部结构移位的问题。从结构细节来看,下壳上的小凸点是外壳扣合的定位结构,上下壳装配时通过这个凸点定位,再用卡扣或者超声焊接的方式完成密封,能避免日常使用中灰尘、水汽进入开关内部,影响触点的导通可靠性。拨杆的末端做了斜切处理,能减少触发件和拨杆接触时的摩擦力,让触发动作更顺滑,不会出现卡滞的情况。
很多刚入行的结构工程师在选用这类开关的时候,往往只关注开关的电气参数,忽略了拨杆的触发角度、按压力度、安装孔位的公差,最后做出来的样机经常出现开关触发不灵敏、装配后开关松动、拨杆被结构件顶住无法复位的问题,所以在建模阶段就要把开关的所有活动边界、安装公差都考虑进去,预留足够的避让空间,同时在安装孔位周边设计定位筋,辅助开关在装配时快速对位,减少装配环节的调整时间。这类微动开关虽然是很小的标准件,但在整个设备的控制回路里承担着非常关键的作用,一旦开关失效,可能导致整个设备的功能异常,所以在建模还原的时候,每一个结构细节都要准确还原,包括拨杆的厚度、按钮的突出高度、引脚的粗细和间距、安装孔的直径和位置,不能因为是小零件就简化结构,否则后续做装配干涉检查、工程图输出的时候就会出现偏差,影响后续的开模和装配环节。
