KCD16A圆形船型翘板电源开关结构

　　这款圆形翘板开关是低压电气控制回路里极为常见的通断执行元件，日常在小型机电设备、桌面小家电、测试治具、机柜辅助供电回路里都能见到它的身影，区别于方形翘板开关的硬朗线条，圆形款更适配弧面面板、圆形开孔的安装场景，不会出现方形开关装在圆孔里的错位违和感，也能减少面板开孔后尖锐边角带来的应力集中问题。

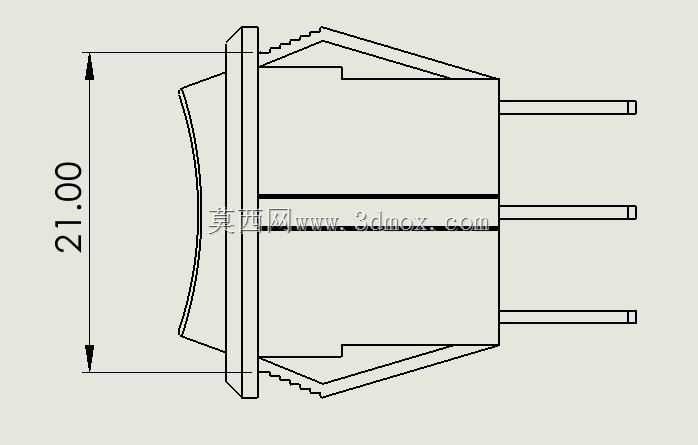

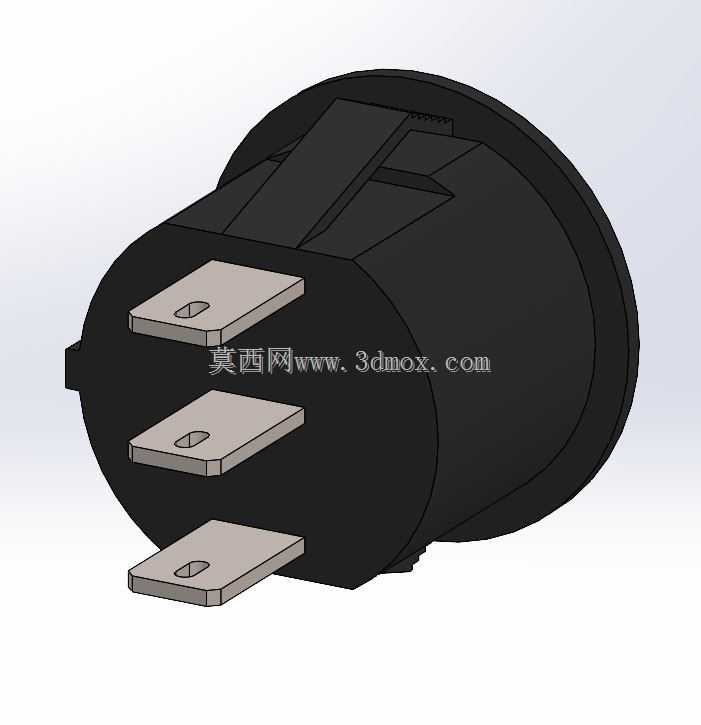

　　从实际选型适配的角度看，这款开关的安装开孔直径为21mm，属于行业内通用的中型圆形安装规格，开孔公差建议控制在+0.2mm以内，过大会导致开关卡装后松旷，长期受振动容易出现移位甚至松脱，过小则会压损开关外壳的卡扣定位结构。开关本体的插入深度需要在结构设计时提前预留足够空间，尾部接线端子的插拔行程也要纳入考量，避免安装后端子顶到设备内部的走线槽或者其他结构件，端子采用插片式设计，适配常规的6.3mm冷压接线端子，接线时不需要额外焊接，压接后直接插入即可，能大幅提升产线装配效率，也方便后期维护时的拆换作业。

　　电气参数上这款开关支持250V交流回路下16A的载流能力，125V交流回路下载流能力为10A，能够覆盖绝大多数民用、工业小型设备的主回路或者次级回路通断需求，比如小型台式钻床的照明回路、工控柜的散热风扇供电回路、家用料理机的电源通断、户外移动电源的输出控制等场景都能适配，开关的触点采用银合金材质，能够减少带载分断时的电弧烧蚀，延长触点的使用寿命，避免长期使用后出现接触电阻过大、触点发热的问题。

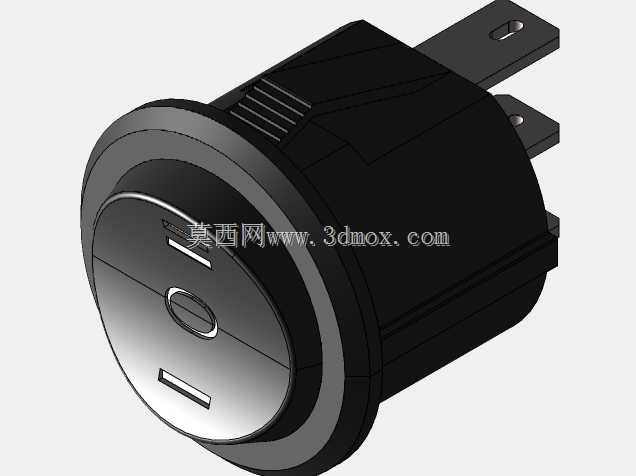

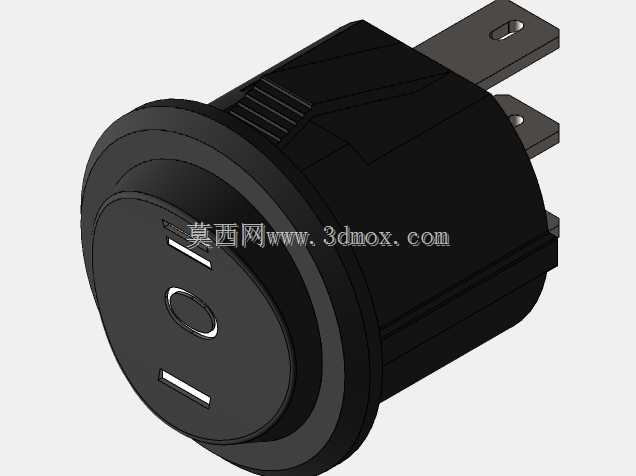

　　结构设计层面，开关的操作面做了微凹的弧度处理，和手指指腹的贴合度更好，按压时的触感反馈清晰，不会出现模糊的半档位卡顿问题，两档定位的手感阻尼均匀，从0档到1档的切换行程约3mm，操作时不需要施加过大的按压力，同时也能避免轻微振动导致的误触发。开关外壳采用阻燃PA66材质注塑成型，能够满足低压电器的阻燃等级要求，即使内部触点出现异常发热，外壳也不会出现熔融滴落的问题，降低起火风险。外壳侧面的弹性卡扣是安装固定的核心结构，卡扣的倾斜角度做了优化，插入面板开孔时能够顺利向内收缩，完全穿过开孔后自动弹开卡紧面板背面，不需要额外加装螺母或者打胶固定，装配效率远高于螺纹固定的款式，卡扣的卡接量设计为1.5mm，能够适配1-2mm厚度的面板，不管是常见的ABS塑料面板、薄金属面板还是亚克力面板都能可靠固定。

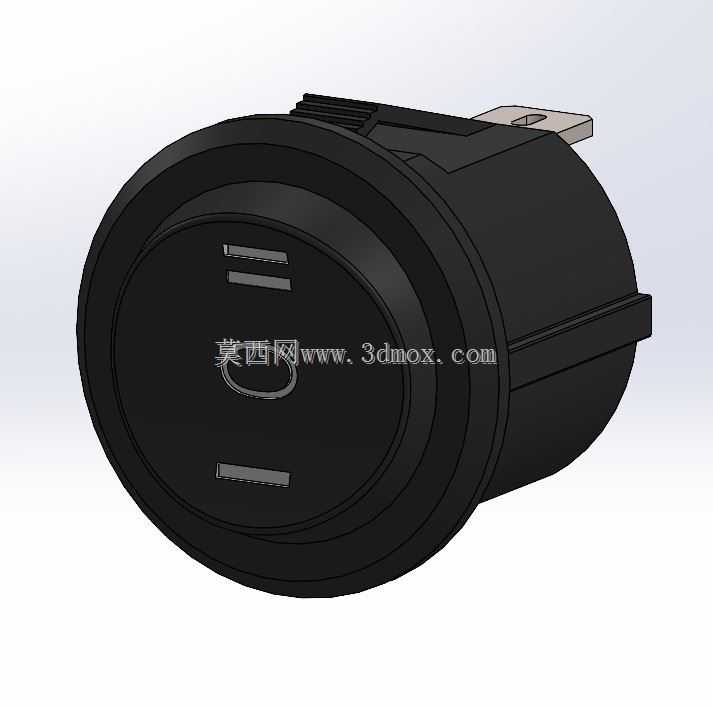

　　在三维建模的细节处理上，这款模型还原了开关的所有装配特征，包括操作面的档位标识凹槽、侧面的防滑筋位、尾部插片端子的倒角、卡扣的弹性让位间隙，不管是用来做设备面板的装配干涉检查，还是做产品宣传的渲染图，都能直接复用，不需要再额外补画细节。建模时特意保留了开关各零件的装配间隙，模拟真实产品的装配公差，在做虚拟装配时能够真实反映安装过程中可能出现的干涉问题，比如卡扣和面板开孔的配合间隙、端子和内部走线的安全距离，都能通过模型提前校验，减少后期打样时的改模次数。

　　实际应用中需要注意，这类开关属于手动操作的通断元件，不能用来分断短路电流，回路前端需要搭配对应的熔断器或者空气开关做短路保护，另外在潮湿环境下使用时，需要给开关加装防水帽，避免水汽进入开关内部导致绝缘性能下降。开关的操作面和面板安装后基本保持齐平，不会突出面板过多，既减少了误碰的概率，也能让设备面板的整体外观更简洁协调，圆形的外轮廓也方便在面板做丝印标识时做环形的功能标注，比方形开关的标识布局更灵活。
