户外壁挂式电气防护箱体结构设计

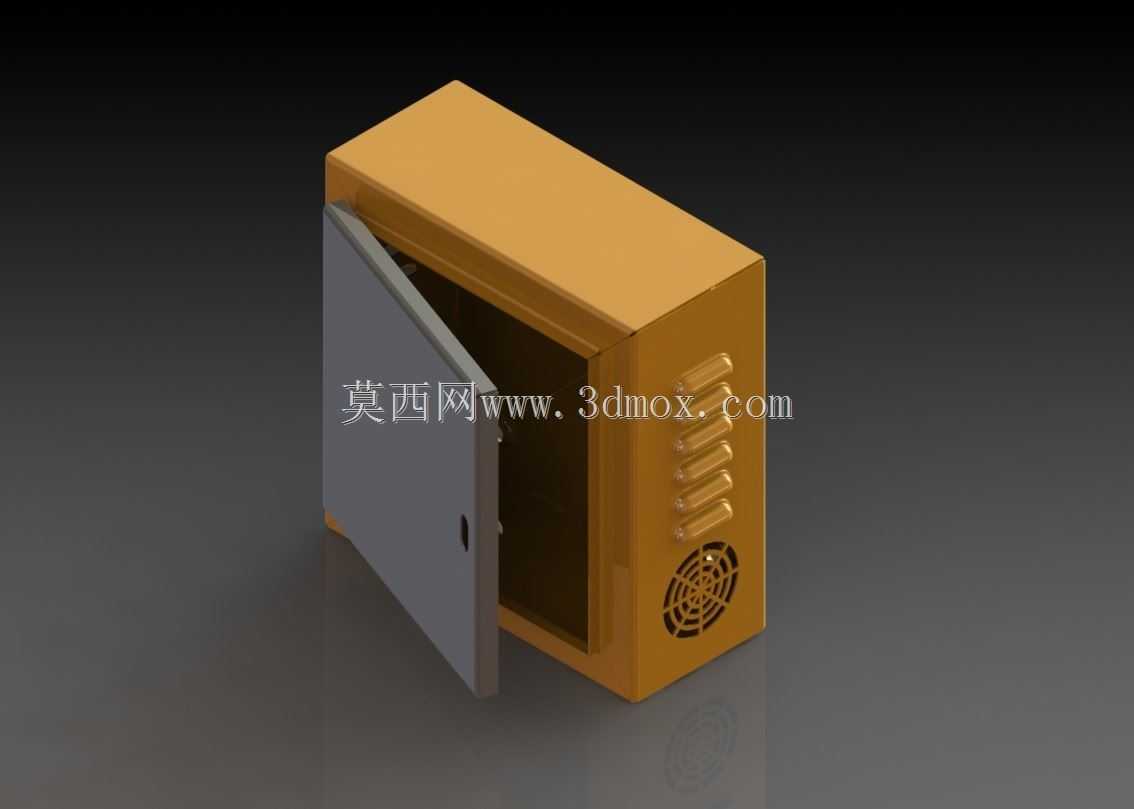

　　这类壁挂式电气防护箱体，多应用在车间动力配电分支回路、户外临时用电接驳点、小型设备配套电控单元安装场景，核心作用是为内部安装的断路器、接线端子、小型控制模块提供物理防护，隔绝外界粉尘、飞溅水滴、意外触碰带来的安全隐患，同时兼顾现场布线的操作便利性。从结构设计逻辑来看，箱体采用单开门侧开结构，门体与箱体主体通过暗藏式合页连接，开合角度可达到120度以上，完全打开后不会遮挡箱体内部的安装空间，方便运维人员进行接线、元器件更换、线路排查等操作，门体边缘设计有一圈折弯成型的防水翻边，关门后翻边可嵌入箱体主体的U型槽内，配合槽内粘贴的发泡密封胶条，可实现IP54级别的防护能力，能够阻挡多数方向的飞溅水滴以及直径大于1mm的固体异物进入箱体内部。

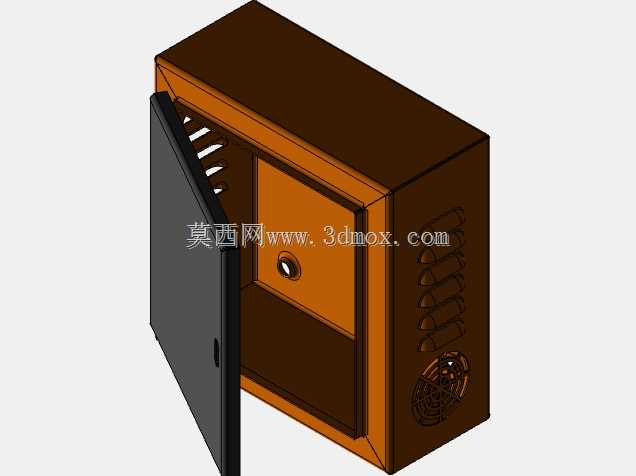

　　箱体主体采用1.2mm厚度的冷轧钢板折弯焊接成型，所有折弯处均采用R2圆角过渡，避免尖锐边角对安装人员造成划伤，背部设计有四个壁挂安装孔，孔位采用沉孔结构，安装后固定螺丝的头部不会突出箱体背部，可保证箱体与安装墙面完全贴合，不会出现晃动间隙，安装孔的横向与纵向间距按照常规电控箱安装标准设定，可直接适配市面上多数通用壁挂支架的安装尺寸，无需额外打孔改造。箱体右侧下部设计有冲压成型的通风散热孔组，孔组采用外低内高的百叶窗式结构，外部空气可通过百叶间隙进入箱体内部，带走元器件工作产生的热量，同时外部飞溅的水滴会顺着百叶的倾斜斜面流出，不会进入箱体内部，散热孔内侧预留有防尘网安装卡槽，用户可根据现场使用环境选择加装防尘棉或者金属防尘网，进一步提升粉尘防护能力。

　　箱体内部的安装背板采用2mm厚度的镀锌钢板，通过四个固定螺丝与箱体主体连接，背板上预设有等间距排列的M4安装螺柱孔位，可直接固定标准导轨、端子排、小型断路器等常规电气元件，无需现场二次打孔，背板与箱体后壁之间预留有15mm的走线间隙，方便柜内二次线的布设与捆扎，避免线路直接贴在箱体金属壁上出现绝缘层磨损的问题。门体上设计有通用型锁具安装位，可适配三角锁、平面锁等多种常用电控箱锁具，用户可根据现场的安全管理需求选择对应的锁具类型，实现不同级别的权限管控。

　　箱体顶部采用全封闭折弯结构，没有外露的拼接缝隙，可避免顶部积水顺着缝隙渗入箱体内部，底部设计有三个敲落式进线孔，孔位直径分别为20mm、25mm、32mm，可适配不同线径的电缆引入，敲落孔边缘做了钝化处理，穿线时不会划伤电缆的绝缘保护层。在实际选型应用中，这类箱体的内部净空间可容纳最多12个模数的微型断路器，或者安装一套小型的PLC控制单元加配套的接线端子，完全满足小型设备的电控配套、车间局部配电、户外临时用电点的防护需求，整体结构没有多余的冗余设计，所有折弯、冲压结构都兼顾了加工工艺性与使用实用性，钣金展开后板材利用率可达到85%以上，适合批量冲压折弯生产，能够有效控制加工制造成本。在建模过程中，所有钣金特征都保留了可编辑的折弯参数，包括折弯半径、折弯扣除系数、止裂槽尺寸，可直接导出展开图用于激光下料加工，不需要二次调整参数，门体与箱体的配合间隙控制在1mm以内，既保证门体开合顺畅，又不会出现间隙过大导致防护等级下降的问题，通风孔的冲压特征采用阵列式设计，可根据不同的散热需求调整孔组的数量与排列方式，具备较强的结构改型便利性。
