NEMA1壁挂式工业配电盘结构设计

　　这款壁挂式配电装置主要面向室内低压配电场景设计，适配普通工业厂房、商用建筑内无淋水、无强腐蚀介质的墙面安装工况，承担末端回路的电能分配、线路过载与短路保护功能，可直接为车间生产设备、照明回路、小型动力负载提供配电接驳端口。从结构设计逻辑来看，整体采用单开门壁挂式布局，壳体选用1.5mm厚镀锌钢板加工成型，板材厚度兼顾柜体结构刚性与壁挂安装的承重要求，镀锌层本身具备基础防锈能力，适配室内常规湿度环境下的长期使用需求，无需额外做表面喷涂即可满足基础防护要求，若有外观统一需求也可在成型后做静电喷塑处理。

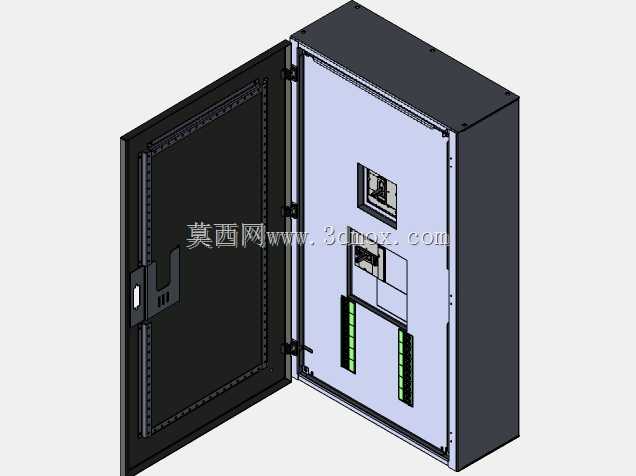

　　外形尺寸设定为宽600mm、深250mm、高1050mm，该尺寸边界充分考虑了壁挂安装的墙面占用空间，250mm的进深既可以容纳内部断路器、接线端子排等元器件的安装深度，也不会因为柜体过深突出墙面过多影响通道通行，600mm的宽度预留了充足的元器件排布空间，1050mm的高度符合成人站立操作的视线与手部操作高度，无需借助登高工具即可完成日常分合闸操作与线路检修。

　　柜体内部安装板采用可拆卸式设计，安装板上预先规划了主进线断路器的安装位，适配施耐德LV516303系列塑壳断路器作为主进线保护开关，同时预留了A9F74232系列微型断路器的排布空间，可根据实际回路数量灵活扩展分路开关数量，下方预留的两排导轨安装位用于固定接线端子排，方便进出线电缆的有序接驳与线路标识整理，强弱电回路可通过安装板上预留的走线槽实现物理分隔，避免线路干扰。柜门与柜体之间采用内嵌式铰链连接，柜门开启角度可达到120度以上，方便检修时完全敞开操作空间，柜门内侧设置了密封胶条安装槽，可加装发泡密封胶条实现柜体与柜门之间的缝隙密封，满足NEMA1防护等级要求，可阻挡直径大于50mm的固体异物进入柜内，避免日常运维中工具、杂物意外掉落柜内引发电气短路风险，柜门上配备的锁具可实现带锁闭管理，避免非授权人员随意操作配电开关。

　　安装方式上，柜体背部预留了四个壁挂安装孔位，可直接通过膨胀螺栓固定在混凝土墙面或钢结构立柱上，安装孔位的排布间距经过承重校核，单孔可承受不低于50kg的吊挂载荷，完全满足柜内元器件安装完成后的总承重要求，柜体底部与顶部预留了电缆进出线敲落孔，可根据现场走线方向选择上进线或下进线方式，敲落孔尺寸适配常规DN32、DN50规格的电缆保护管接驳，无需现场额外扩孔加工。从结构建模的细节来看，所有板材折弯处均预留了合理的折弯圆角，避免加工过程中出现板材开裂问题，焊接位置均设置在柜体内部非外观面，焊接后打磨平整不影响外观平整度，安装板上的元器件安装孔均采用标准模数化开孔尺寸，可直接适配市面主流品牌的导轨式安装电气元件，无需二次打孔加工，柜体边角处均做了钝边处理，避免安装与检修过程中划伤操作人员。
