1000kvar自动功率因数校正配电盘结构设计

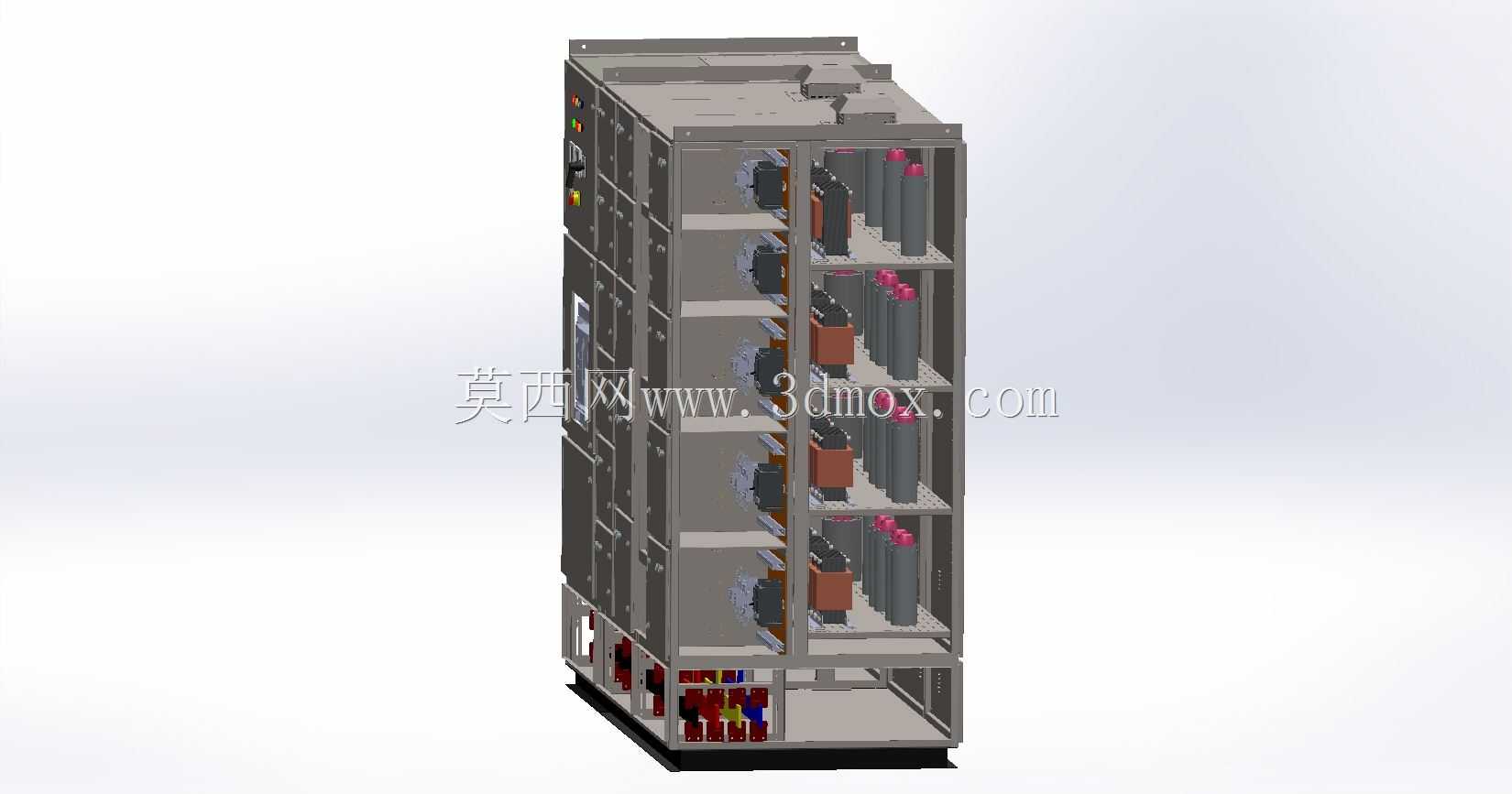

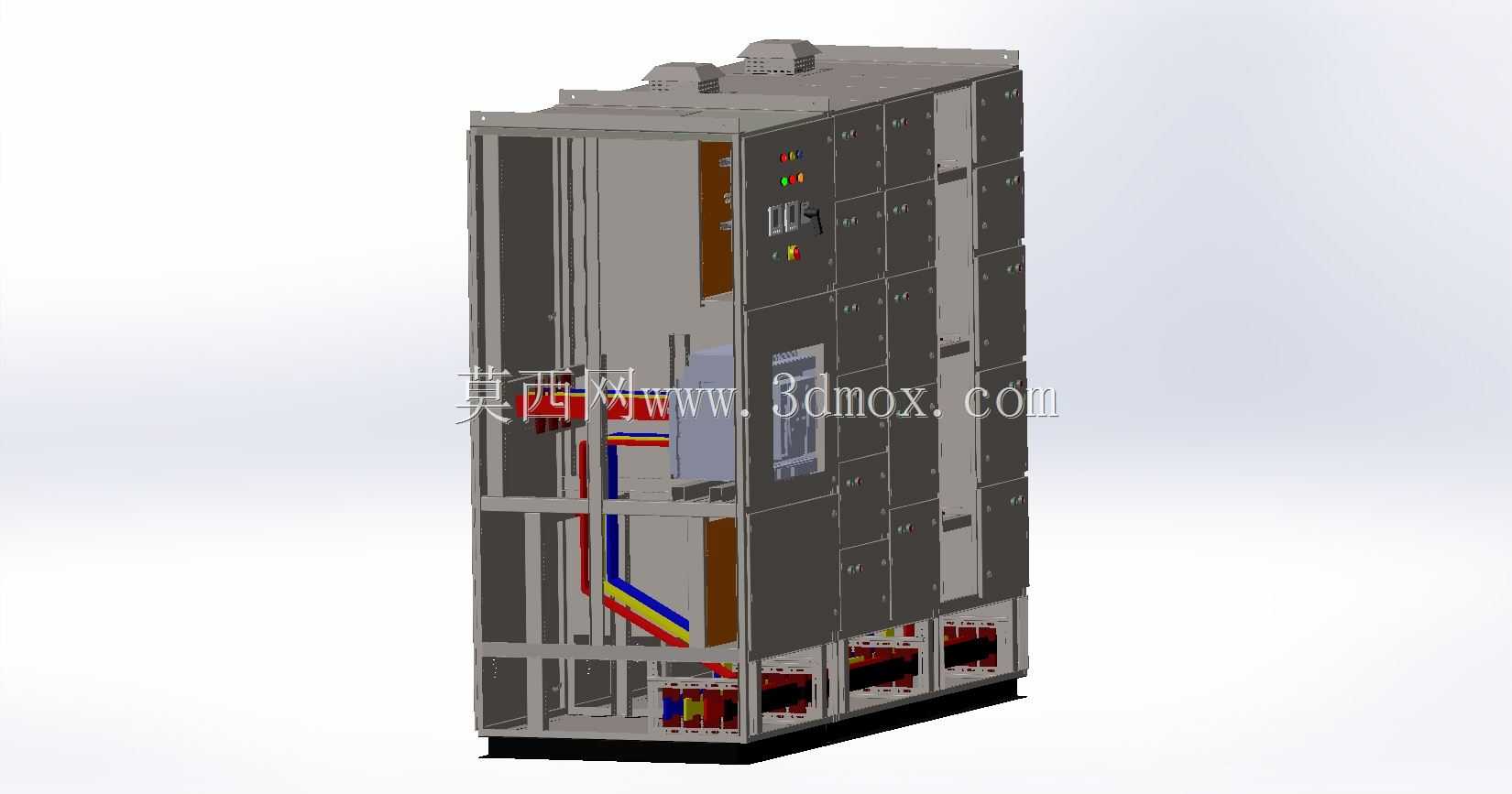

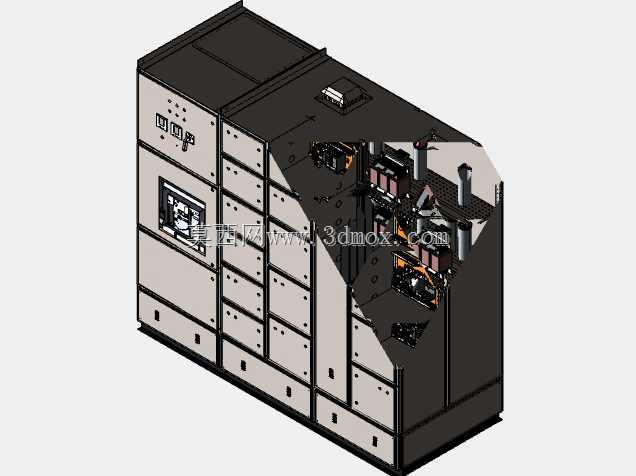

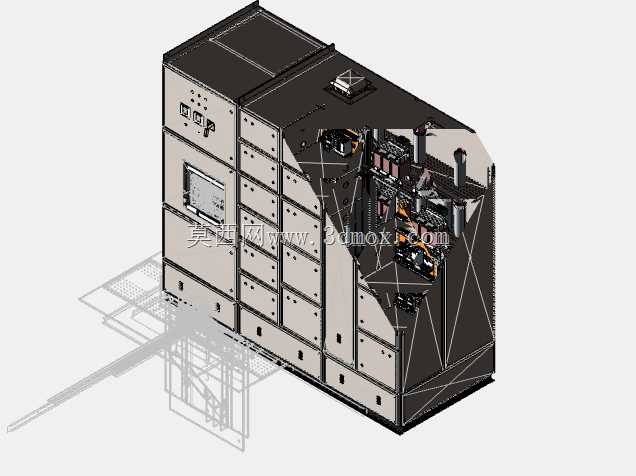

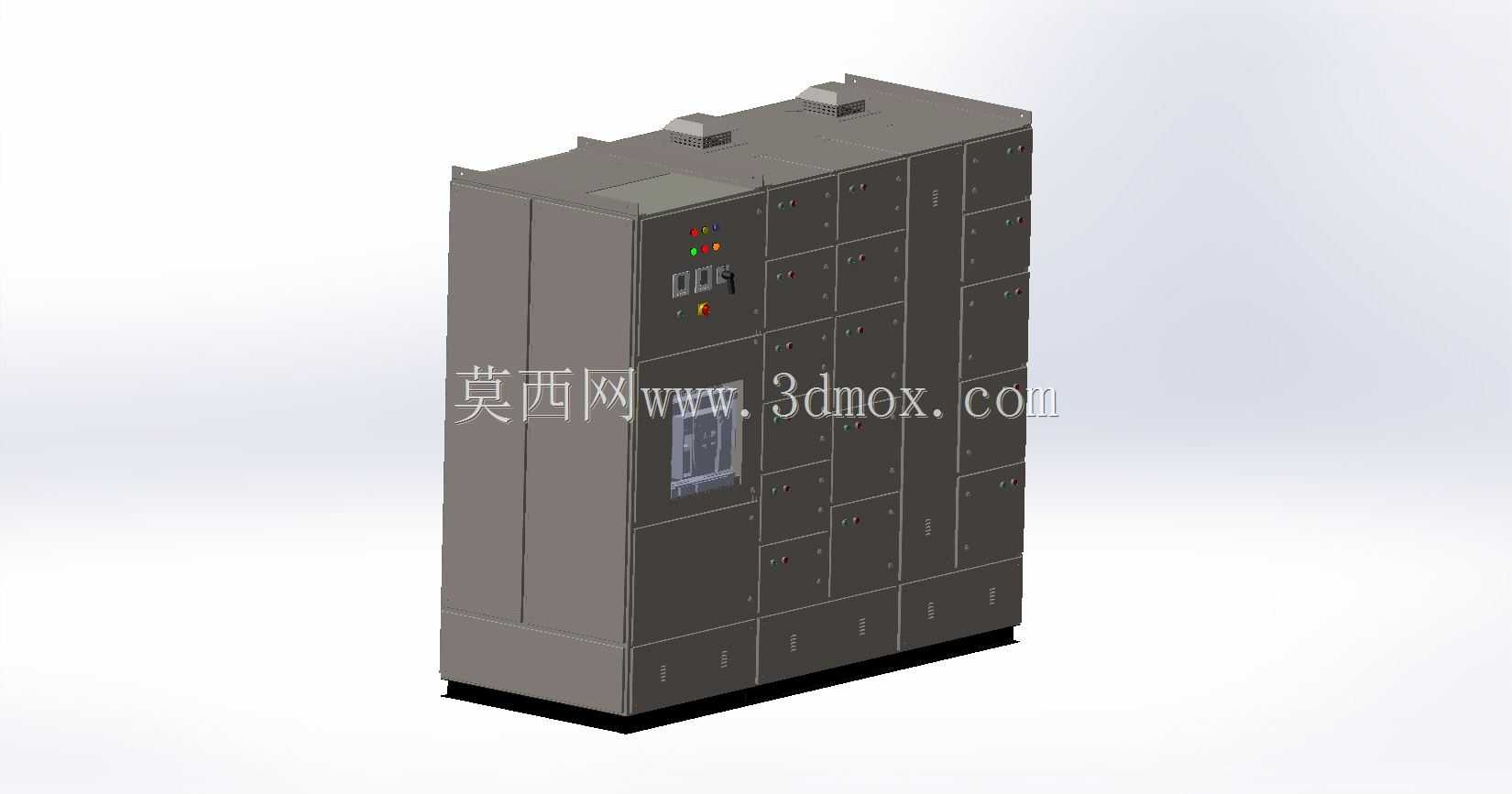

　　在水泥、钢铁、轧钢、化肥、制糖这类重载工业场景里，大量感性负载持续运行会拉低电网功率因数，不仅增加线路无功损耗，还会挤占变压器容量裕度，严重时甚至触发供电部门的力调电费罚款，1000kvar容量的APFC配电盘正是针对这类高负荷工业场景开发的无功补偿核心设备。从结构设计逻辑来看，这款配电盘采用模块化分层布局，柜体采用刚性框架结构，整体为立式落地安装形式，框架采用标准型材拼接，所有安装梁的开孔位置均匹配主流电容、晶闸管投切开关、微处理控制器的安装尺寸，预留的进出线空间满足大截面电缆的弯曲半径要求，底部设计有电缆进线密封结构，可适配电缆沟或上进线两种布线方式，柜体顶部预留通风散热装置安装位，对应内部电容、晶闸管等发热元件的散热风道，避免长期运行时热量积聚影响元件寿命。

　　设备核心功能围绕无功功率动态补偿展开，内部集成的微处理控制器可实时采集母线电压、电流相位差，计算当前系统功率因数值，当数值低于设定阈值时，通过晶闸管无触点开关快速投切对应容量的电容器组，将功率因数稳定在设定区间，相比传统接触器投切方案，晶闸管投切无合闸涌流、无机械触点烧蚀问题，可适应负载波动频繁的工业工况，投切响应速度满足轧机、破碎机这类冲击性负载的快速补偿需求。

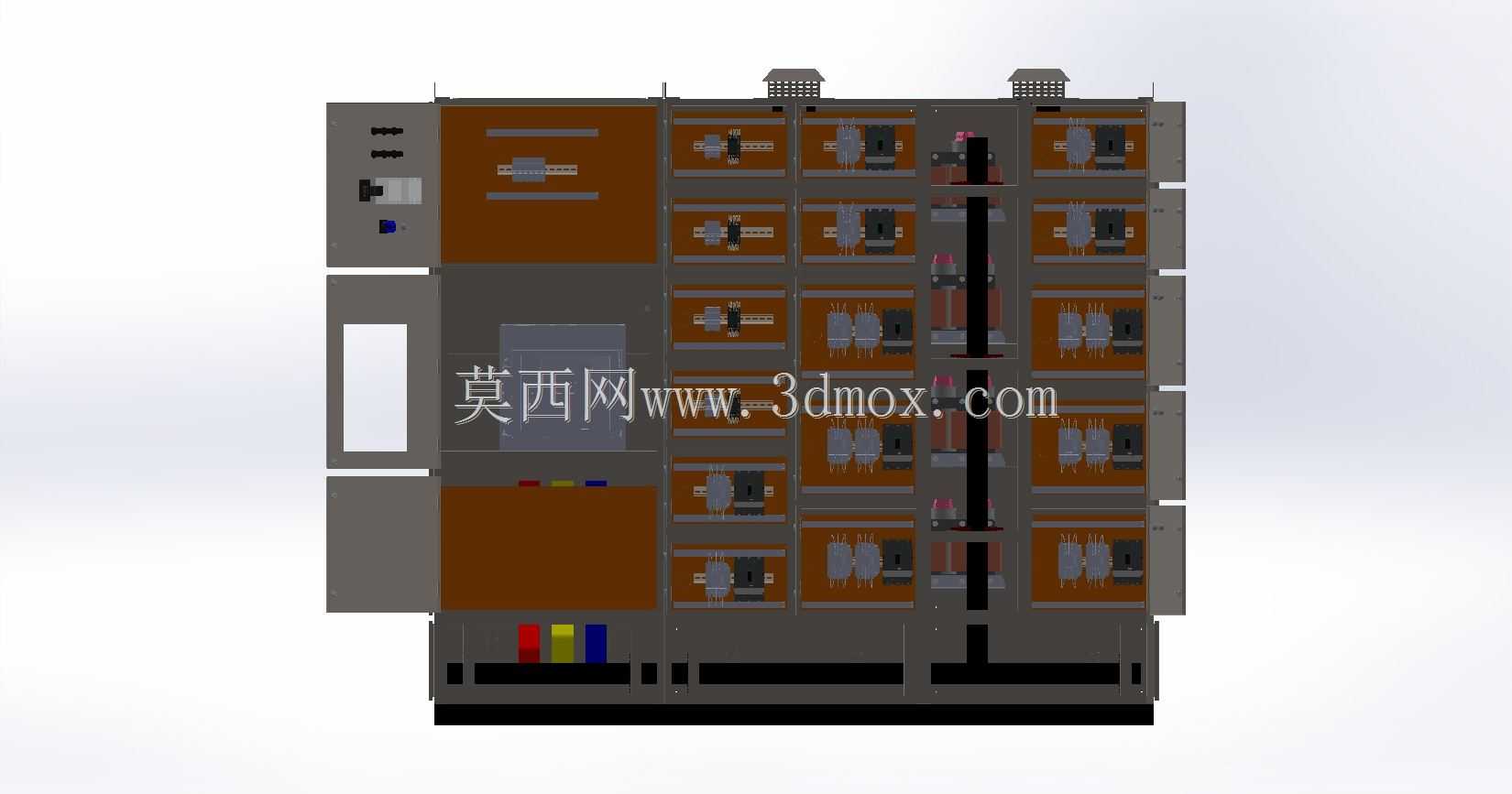

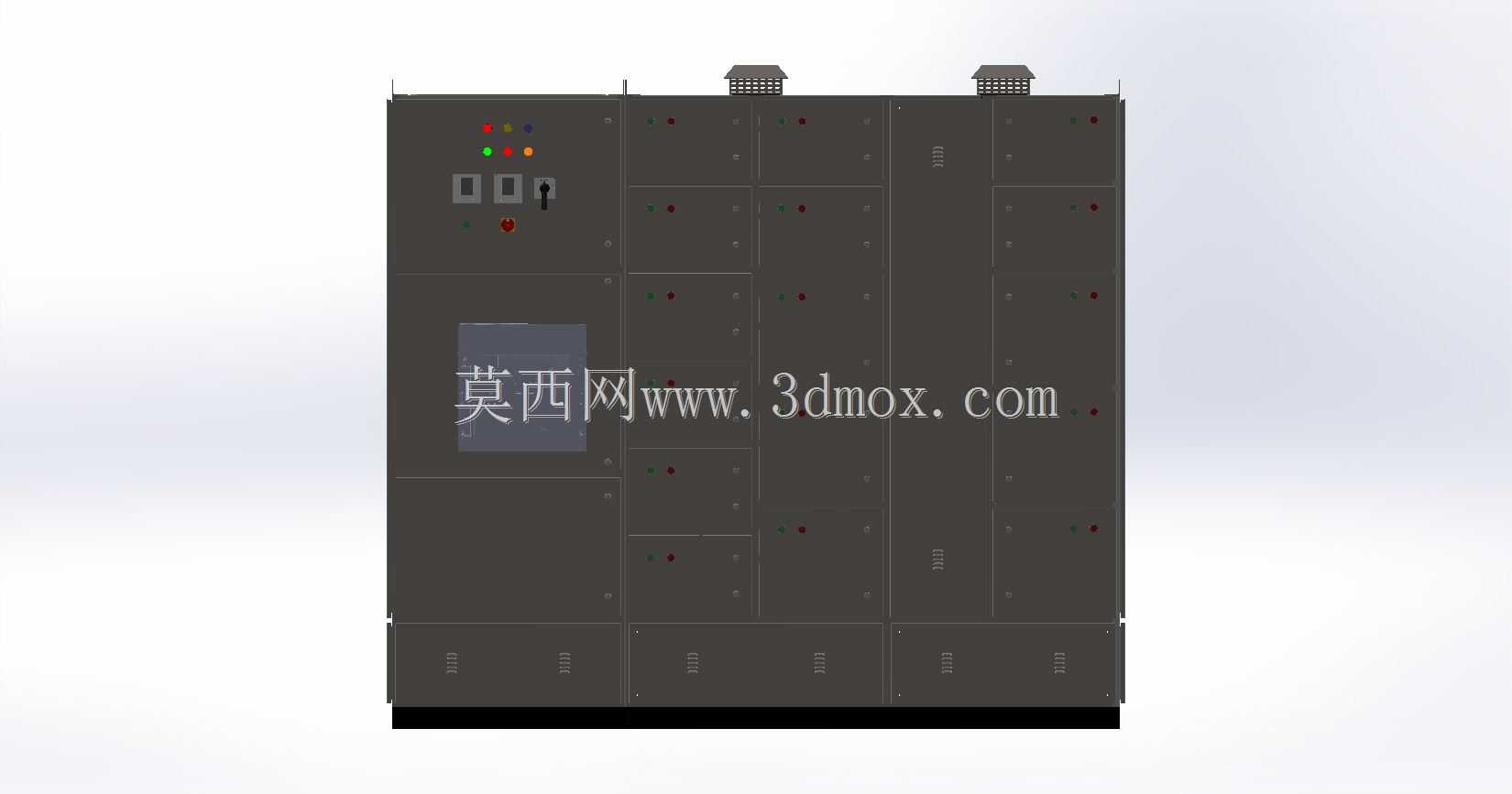

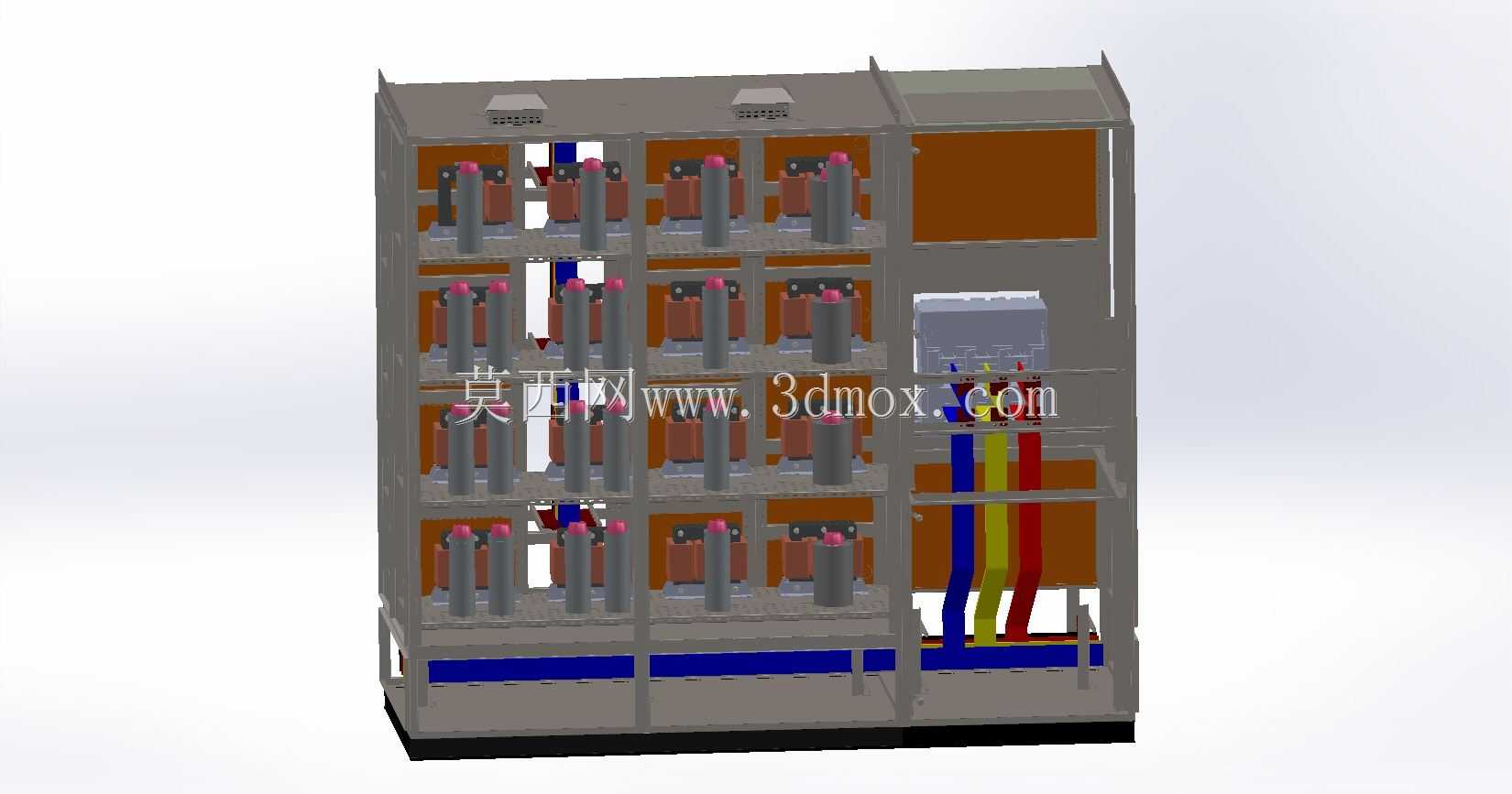

　　从安装边界来看，柜体的外形尺寸匹配工业厂房标准低压配电室的柜位预留要求，单柜可独立安装也可与其他低压进线柜、母联柜并排拼接，拼接面设计有标准的并柜连接孔位，柜间母排连接位置预留充足操作空间，柜门开启角度不小于120度，方便运维人员检修内部元件，柜内所有带电部件的防护距离满足低压配电设计规范要求，防止运维过程中发生触电风险。在元件布局上，将微处理控制器、人机操作界面布置在柜门上部区域，方便运维人员实时查看功率因数、投切组数、故障告警等运行参数；晶闸管投切模块布置在柜内中部通风良好区域，配套的散热铝基板正对顶部通风口，保证散热效率；电容器组采用分层导轨式安装，单组电容可单独抽出更换，无需拆卸其他部件，降低后期运维难度；主母排布置在柜内后部，采用绝缘护套包裹，分支母排通过绝缘支撑件固定，所有母排的载流量满足1000kvar满容量运行时的电流要求，母排连接处做镀锡处理，降低接触电阻防止长期运行发热。

　　这款配电盘的额定运行电压适配工业场景常见的415V、440V低压供电系统，可覆盖不同行业的厂区供电电压等级，补偿容量从单回路到整柜1000kvar可灵活配置，控制器具备过压、欠压、过流、谐波超限、电容过温等多重保护功能，当系统出现异常工况时可自动切除补偿电容，避免设备损坏或影响电网稳定。在结构强度设计上，柜体框架的型材厚度满足大尺寸柜体的刚性要求，吊装位置设计有加强筋，防止运输、吊装过程中柜体变形，柜门采用双层结构，外层门板做静电喷塑处理，具备良好的防腐蚀、耐刮擦性能，可适应工业车间多粉尘、轻度腐蚀的使用环境，门板与柜体之间加装密封胶条，可阻挡粉尘进入柜内，同时降低内部元件运行产生的噪音外传。从实际使用角度出发，这款配电盘的设计充分考虑了工业现场的运维需求，柜内每个电容回路都设计有明显的断开点，检修时可可靠断开对应回路，无需整柜停电，柜内预留了谐波抑制电抗器的安装位置，针对现场谐波含量较高的工况，可直接加装电抗器避免电容与系统发生谐振，无需对柜体结构做额外改动，母排的相序标识清晰，接线端子预留了足够的接线空间，方便现场施工时的电缆压接与固定。
