手动螺旋起重千斤顶三维结构设计

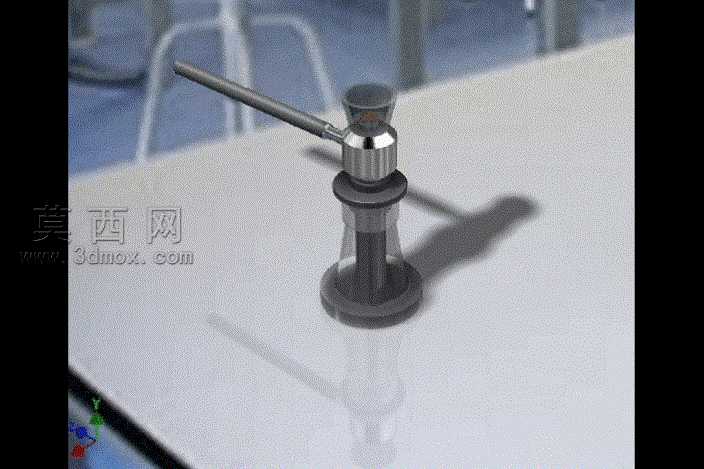

本作品为手动螺旋千斤顶的三维参数化模型，建模过程严格遵循机械设计规范，以实际起重作业的功能需求为核心逻辑展开设计。建模阶段采用自底向上的装配设计思路，首先完成核心传动部件的独立建模：针对顶升螺杆，采用螺旋扫描特征精准绘制梯形传动螺纹，还原螺纹副的啮合传动结构，同时对螺杆端部的承力托盘做圆角过渡处理，避免应力集中导致的部件形变；螺母基座部分采用一体化铸造型腔结构建模，底部设置加宽的圆形支撑底盘，通过拉伸与拔模特征还原基座的锥度造型，既保证支撑稳定性，也符合铸件的脱模工艺要求；操作摇杆部分采用圆柱杆与铰接套的组合结构，铰接位置预留合理的装配间隙，还原摇杆可绕铰接点转动、收纳的实际使用特性。材质与渲染阶段，针对不同部件的实际加工材质做区分设置：螺杆、摇杆等受力传动部件赋予哑光合金钢材质，调整金属粗糙度参数还原机加工表面的细腻磨砂质感，同时添加细微的划痕纹理模拟实际使用的磨损痕迹；基座与承力托盘赋予铸铁材质，调整漫反射参数呈现铸铁件特有的深灰哑光质感，边缘位置做轻微的倒角高光处理，还原铸件经打磨后的边缘特征；整体场景采用三点布光方案，主光源从侧上方45度角投射，打出部件的结构阴影，辅助光源补全暗部细节，避免螺纹、铰接缝隙等位置出现死黑区域，顶光勾勒部件的轮廓边缘，让整体模型的结构层次清晰分明，最终渲染效果还原了金属构件的厚重质感与工业属性。结构设计上，模型完整还原了螺旋千斤顶的机械传动逻辑：通过摇杆转动带动螺杆旋转，利用螺纹副的自锁特性实现重物的顶升与位置保持，各部件的装配约束完全符合实际机械装配关系，螺杆与螺母之间设置螺旋副约束，摇杆与基座铰接位置设置旋转副约束，可直接用于运动仿真演示，验证顶升行程与传动过程的干涉情况。整体设计兼顾了结构合理性与工艺可行性，所有部件的尺寸比例符合手动螺旋千斤顶的行业通用标准，可作为机械原理教学、起重设备结构演示的数字化模型使用。
