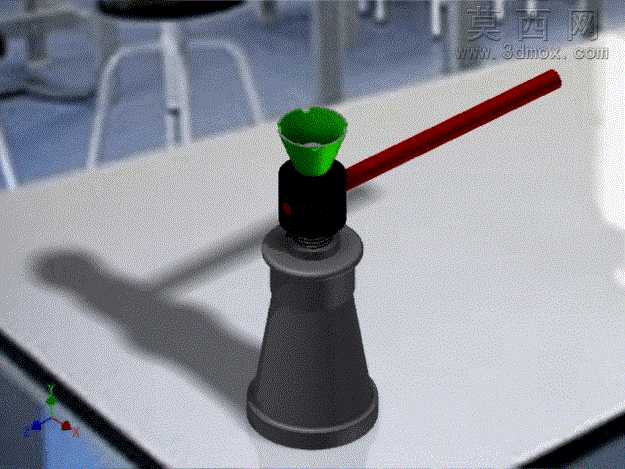

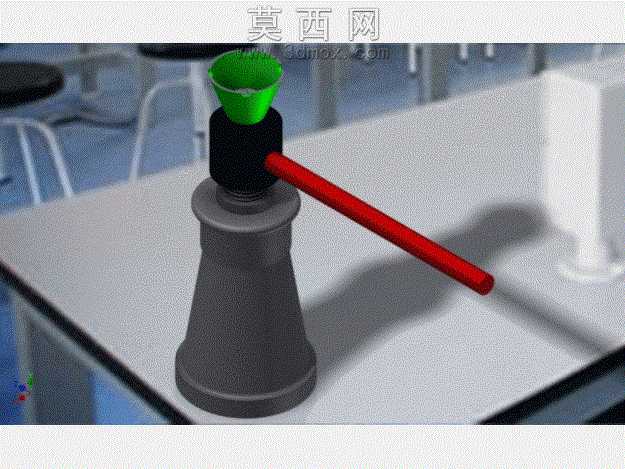

本作品为手动螺旋千斤顶的三维参数化建模成果,建模过程严格遵循机械设计规范,先从核心传动结构入手搭建整体框架:首先绘制底座的锥形支撑壳体轮廓,通过旋转凸台命令生成带底部承托边的一体式底座,保证底座放置时的稳定性与承重受力的均匀性,避免顶升过程中出现侧倾风险。随后完成升降螺杆的建模,采用梯形传动螺纹的参数化绘制,精准还原螺纹牙型角、螺距等关键参数,确保螺杆与螺母套的传动配合符合机械传动要求,螺纹部分做了平滑过渡处理,避免应力集中影响部件使用寿命。接下来构建顶部的铰式顶帽结构,顶帽采用带防滑槽的碗状造型,通过旋转命令生成主体后,在顶面切割出交叉防滑凹槽,提升顶升接触时的摩擦力,防止被顶物件滑脱,顶帽与螺杆顶端采用铰接配合设计,可适配一定角度的倾斜接触面,提升使用场景适配性。侧面的操作摇臂采用圆钢式长杆造型,与螺母套上的横向安装孔做间隙配合设计,摇臂表面做了哑光防滑质感处理,还原手动操作时的握持触感。模型的材质渲染贴合实物特征:底座与螺杆、螺母套采用深灰色铸铁材质,添加细微的铸造磨砂质感,还原金属铸件的表面肌理;操作摇臂采用红色防锈漆金属材质,色彩醒目便于操作识别;顶部顶帽采用绿色防护漆材质,区分不同功能部件的同时还原工业产品的常规涂装逻辑。整体装配过程严格按照实际装配顺序添加配合关系:螺杆与底座内的固定螺母采用螺旋配合,可模拟真实的旋转升降动作;摇臂与螺母套采用同轴配合,可模拟摇臂转动带动螺母旋转、进而驱动螺杆升降的完整传动过程;所有活动部件均添加了行程限位,避免出现超程脱离的装配错误。设计过程中充分考量了手动螺旋千斤顶的受力特性,对底座壁厚、螺杆直径、摇臂长度等关键参数做了合理匹配,保证模型不仅具备外观展示效果,还可用于机械原理演示、结构受力分析等场景,完整还原了传统手动螺旋千斤顶的结构特点与工作逻辑。
- 上一篇:手动螺旋起重千斤顶三维结构设计
- 下一篇:小型手动螺旋起重千斤顶三维结构设计
- 全部评论(0)
- 模板大小 7.26 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2011,STEP/IGES,STL,其它,
- 软件分类 千斤顶
