Zemic L6D单点式称重传感器三维结构

　　做小型检重设备、桌面式定量分装装置的结构设计时，单点式称重传感器的选型与安装适配是绕不开的环节，这次还原的Zemic L6D结构，就是这类小量程称重场景里应用极广的一款元件。先从实际安装场景说，这类传感器大多用在量程几公斤到几十公斤的静态、准静态称重工位，比如小型快递网点的便携计重秤、食品加工线的小份物料分装秤、实验室的精密配料天平、自助售货机的出货检测模块，甚至是小型3D打印设备的耗材余量检测结构里，都能见到它的身影——它不需要复杂的多传感器组合布局，单只就能支撑起整个秤台的载荷检测，对安装空间的要求非常友好，很适合紧凑型设备的结构集成。

　　从功能特性上看，这款平行梁结构的称重传感器，核心是通过弹性体在受载时产生的微应变，将垂直方向的载荷信号转化为可被采集的电信号，两端的固定安装端设计了对称的螺纹孔位，中间的应变区做了等强度梁的结构优化，不管是秤台中心加载还是偏载加载，都能保证输出信号的线性度，避免小量程称重时偏载误差超差的问题。实际做设备结构设计的时候，很多新手容易忽略安装面的平面度要求，这款传感器的上下安装基准面都做了精密加工，安装时如果固定端的机架平面度超过0.1mm，强行锁付螺丝会给弹性体带来附加的预应力，直接导致零点漂移、称重线性度变差，甚至长期使用后出现应力疲劳损坏，所以建模的时候特意还原了两端安装孔的位置度、安装面的平面度基准，方便设计人员在做配套安装支架的时候直接匹配公差要求。

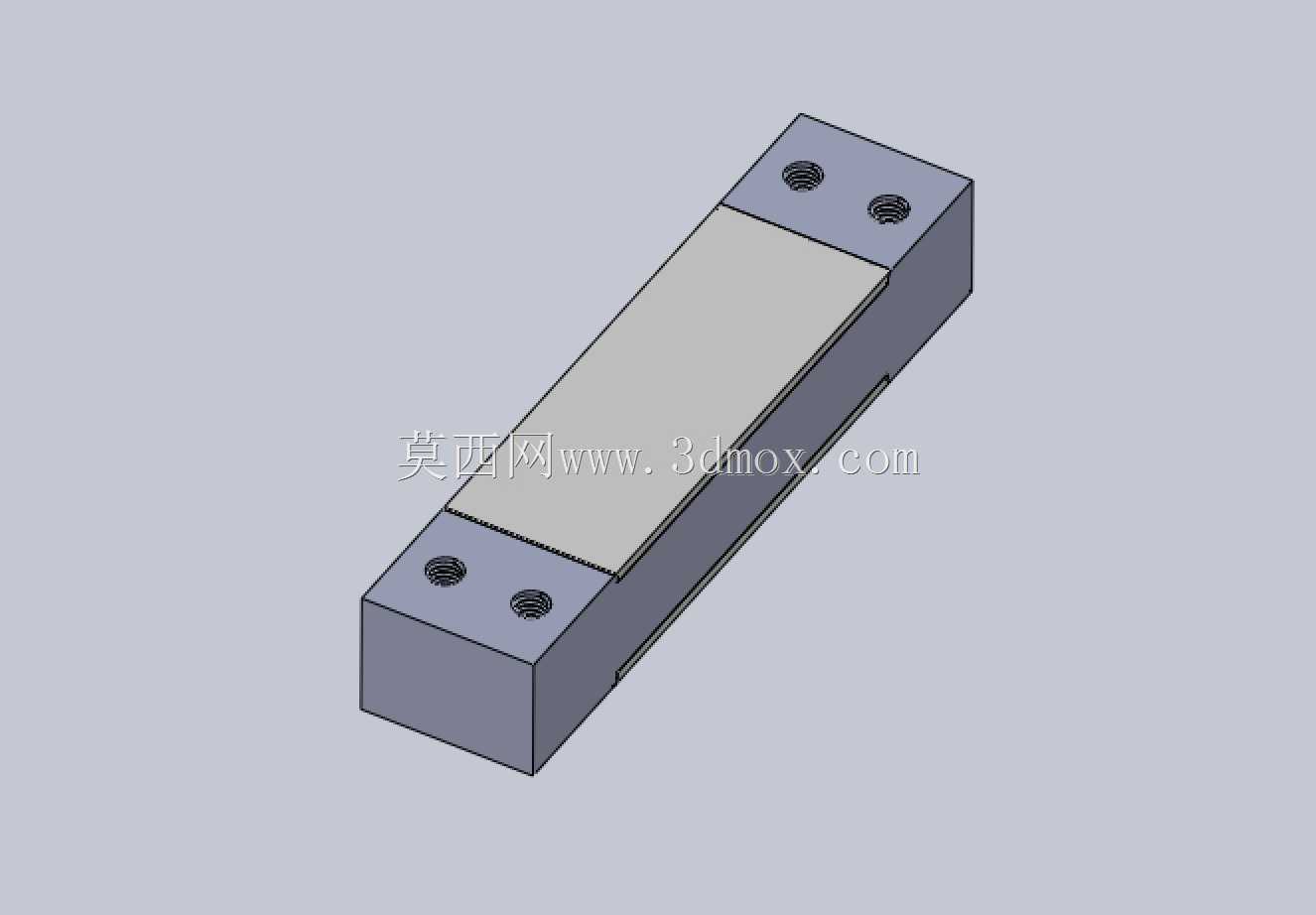

　　再说到设计思路的还原，整个模型严格按照实物的结构比例构建：两端的固定块为实体合金钢材质的安装基座，表面做了镀镍防锈处理，对应模型里的金属质感块体，中间的弹性应变梁是传感器的核心受力区，上方覆盖的金属盖板是应变片的防护层，既可以阻挡生产环境里的粉尘、水汽侵入应变片粘贴区域，也能避免物料掉落直接冲击应变梁造成损坏。安装边界上，这款传感器的整体外形为长条形平行六面体结构，两端的安装孔为对称分布的内螺纹孔，孔距、孔径都匹配常规的小秤台安装标准，设计配套结构时，传感器的一端需要通过螺丝刚性固定在设备的基座上，另一端连接承载秤台，固定端和活动端的安装螺丝都需要加装平垫，避免锁付时应力集中，同时要注意在传感器的周边预留足够的形变间隙，不能让周边的结构件在传感器受载形变时产生干涉，很多现场调试出现的称重数据跳变问题，都是因为安装间隙留得不足，传感器形变时碰到了旁边的走线槽或者防护挡板。

　　另外在做设备集成的时候，还要考虑走线的布局，这款传感器的信号出线端一般在梁体的侧面，建模时也预留了对应的走线空间位置，避免结构设计时把出线口挡住，导致线缆弯折半径过小，长期使用后出现线芯断裂的问题。从载荷适配的角度说，这款传感器的抗偏载能力相比同尺寸的其他平行梁传感器更有优势，所以在一些秤台尺寸不大、但加载位置不固定的场景，比如自助收银台的称重防损模块，用单只L6D就能满足精度要求，不需要像大量程地磅那样布置多只传感器做信号汇总，既节省了硬件成本，也简化了设备的整体结构，降低了装配调试的难度。做三维建模的时候，特意把弹性梁和安装基座的过渡圆角做了还原，这个位置是应力集中的关键区域，实物在加工时就是通过圆弧过渡来避免长期受载出现应力断裂，建模时如果忽略这个圆角，后续做有限元受力分析的时候，得出的应力集中系数会和实际情况偏差很大，直接影响对传感器承载能力的判断。
