机柜机架用吸顶式烟雾探测装置结构设计

　　在通信机房、数据中心的基础设施配置中，电信室外机柜、服务器机架的内部火情预警是运维安全体系里不可缺失的一环，这类封闭或半封闭的设备舱内部线缆密集、电子元器件持续发热，一旦出现绝缘层老化短路、元器件过载过热的情况，极易在密闭空间内快速引发阴燃，常规的空间级烟雾探测装置往往安装在机房顶部，对于机柜内部的初期火情响应存在延迟，而适配机柜内部安装的小型烟雾探测装置，就能在阴燃产生烟雾的第一时间捕捉到异常信号，为运维人员争取处置时间，避免火情扩大造成核心数据、通信设备的不可逆损失。

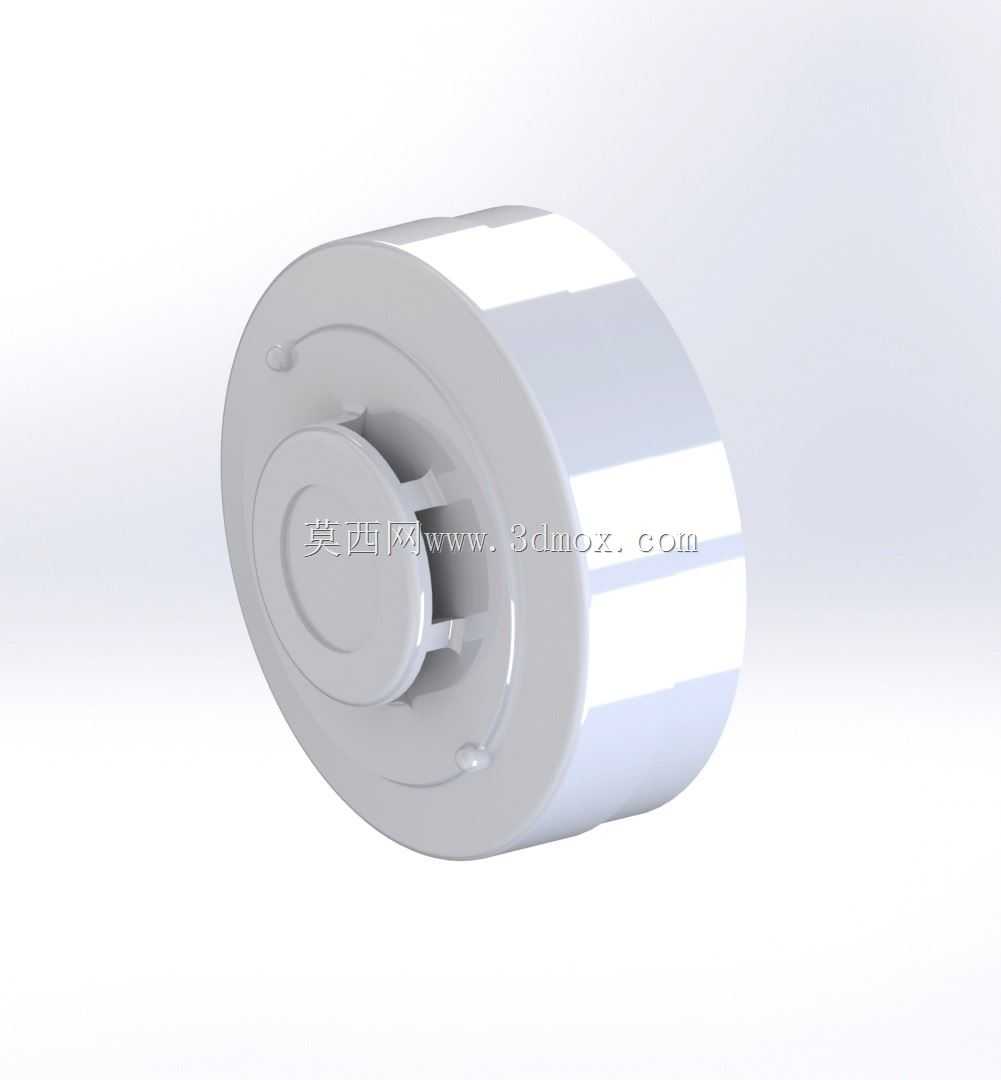

　　这款探测装置采用圆盘式薄型化结构设计，整体外形为规整的圆柱造型，外壳采用阻燃级工程塑料注塑成型，表面做哑光磨砂处理，避免在机柜内部形成光线反射干扰其他光感类传感元件，同时哑光材质也不易附着机柜内部循环气流携带的灰尘，降低长期使用过程中灰尘遮挡进烟通道造成的探测灵敏度下降问题。装置的正面为烟雾进气与传感核心区域，中心位置设置了内凹式的迷宫式气室结构，周边均匀分布的导流筋条既可以引导携带烟雾颗粒的气流顺畅进入气室内部，又能阻挡外部环境中的杂散光直接射入气室，避免光电式传感元件出现误报。气室外圈的环形平面上预留了状态指示灯的透光区域，正常工作时指示灯处于低亮度周期闪烁状态，触发报警时切换为高频高亮闪烁，运维人员在巡检时无需打开机柜柜门，就能通过观察指示灯状态快速判断装置的工作情况。

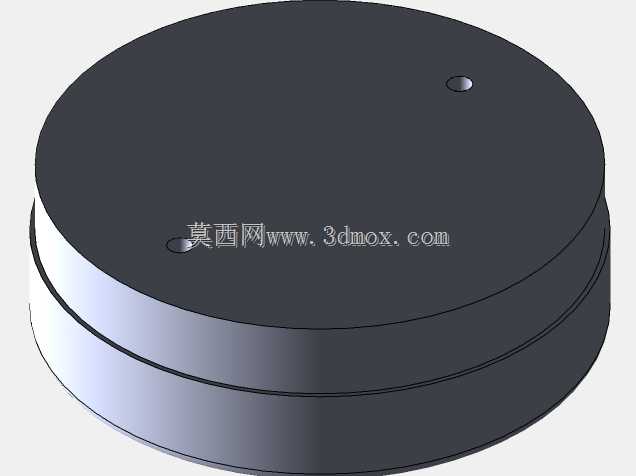

　　从安装边界来看，这款探测装置的整体厚度控制在较低尺寸范围内，安装后不会过多占用机柜内部的走线空间，也不会与机架上安装的服务器、交换机等设备的后部出线区域产生干涉。装置背部设计了旋转卡扣式安装结构，配套的安装底座可以通过螺丝预先固定在机柜顶部内壁或者机架的空余安装位上，安装时只需要将探测装置对准底座卡扣旋转一定角度即可完成固定，无需在狭小的机柜内部拧动多颗固定螺丝，大幅提升现场安装的效率，后期维护更换时也可以直接旋转拆下，不需要重新打孔固定底座，降低运维操作的复杂度。

　　在功能设计层面，这款探测装置的气室结构做了针对性的气流优化，考虑到机柜内部存在强制风冷的循环气流，常规烟雾探测器的进气结构容易被高速气流带走烟雾颗粒，导致探测响应滞后，设计时在气室的进气通道处设置了缓流结构，让进入气室的气流速度降低到合适区间，保证烟雾颗粒可以在气室内停留足够的时间被光电元件捕捉到，同时不会因为气流直吹造成传感元件的污染加速。装置的外壳接缝处做了错位挡边结构，可以阻挡机柜内部可能出现的冷凝水直接滴入气室内部，适配室外机柜可能存在的凝露使用场景，避免凝露造成电路短路故障。

　　从结构建模的细节来看，整个装置的外壳壁厚均匀，符合注塑成型的工艺要求，所有的边角位置都做了圆角过渡，既可以避免安装过程中尖锐边角划伤运维人员的手部，也能减少注塑过程中的应力集中问题，提升外壳的结构强度。背部的卡扣结构做了导向斜面设计，安装旋转过程中可以自动导正位置，卡扣配合的松紧度经过反复调整，既保证安装后不会因为机柜内部的风扇振动出现松脱，又不会因为卡扣过紧导致后期拆卸困难。气室内部的挡光筋条角度经过反复验证，在保证烟雾顺畅进入的前提下，完全阻隔外部光线进入传感区域，从结构层面降低误报的概率。

　　在实际选型应用中，这类装置可以直接适配标准19英寸服务器机架的内部安装空间，也可以根据室外机柜的内部布局灵活选择安装位置，不需要对原有柜体结构做额外的改造，装置的接线位置设置在侧面，接线完成后线缆可以顺着机柜内部的走线槽固定，不会出现线缆凌乱遮挡进烟口的问题。相比传统的点型烟雾探测器，这款薄型化的设计更适配封闭设备舱内部的狭小安装空间，在保证探测灵敏度符合消防规范要求的前提下，尽可能压缩自身的体积，减少对设备安装空间的占用，同时针对机柜内部的气流、温湿度环境做了专门的结构优化，相比普通民用烟雾探测器，更能适应通信设备长期运行的复杂工况，降低误报、漏报的概率，保障设备运行安全。
