沃尔福莱肌电信号采集前端电路模块

　　在康复医疗设备、外骨骼动力辅助装置、肌电假肢控制以及人体运动姿态捕捉系统的开发环节中，肌电信号的前端采集精度直接决定整套系统的控制响应延迟与动作识别准确率，这款肌电采集前端模块正是针对这类场景的硬件集成需求完成的结构设计。从实际工程落地的角度看，这类前端采集板需要直接贴近人体肌电信号拾取电极安装，过大的板卡尺寸会增加穿戴设备的突出体积，既影响佩戴舒适度，也容易在肢体活动过程中发生剐蹭导致接线松脱，因此设计阶段将板卡整体外形控制在25.4mm×25.4mm的正方形边界内，板厚采用常规1.6mmFR4基材的标准厚度，能够兼容市面上绝大多数通用贴片焊接工艺的加工要求，不需要为该板单独定制特殊加工参数。

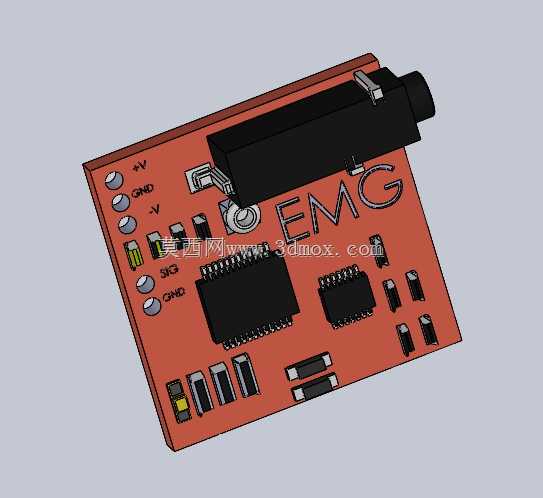

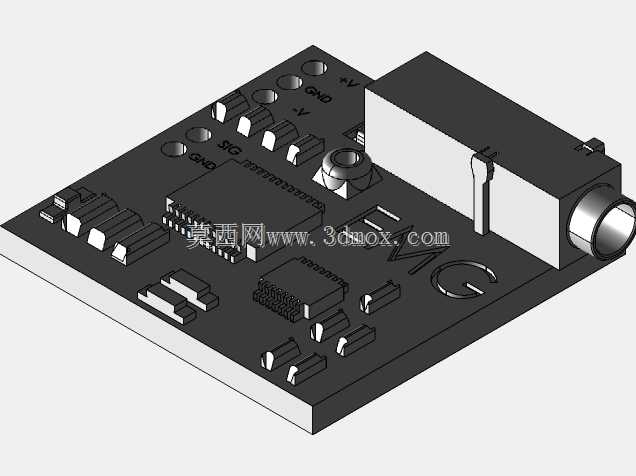

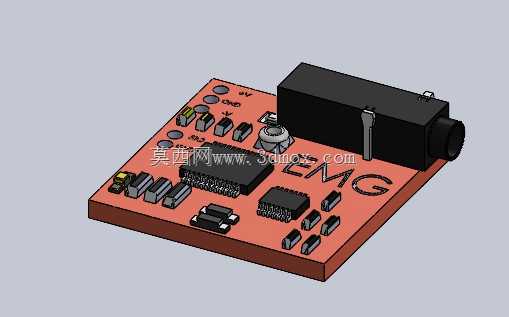

　　板载接口的布局充分考虑了穿戴场景下的走线合理性，音频接口作为肌电信号的输入端口布置在板卡边缘侧，接口本体突出板卡表面的高度经过核算，既能够保证标准3.5mm音频插头完全插合到位，又不会因为突出高度过高增加整体模块的安装厚度，配合板卡四角预留的标准安装孔位，可以直接通过M2规格的铜柱固定在穿戴设备的外壳内侧或者绑带集成的安装位上，不需要额外设计转接固定结构。电路部分的器件布局遵循模拟信号采集的布线原则，核心信号处理芯片布置在板卡中心区域，周边的阻容匹配器件按照信号流向就近摆放，尽可能缩短模拟信号的走线长度，减少外界电磁干扰对微伏级肌电信号的影响；电源相关的滤波器件靠近供电输入引脚布置，能够有效滤除供电链路中的纹波噪声，避免电源噪声串入信号采集通路导致基线漂移。

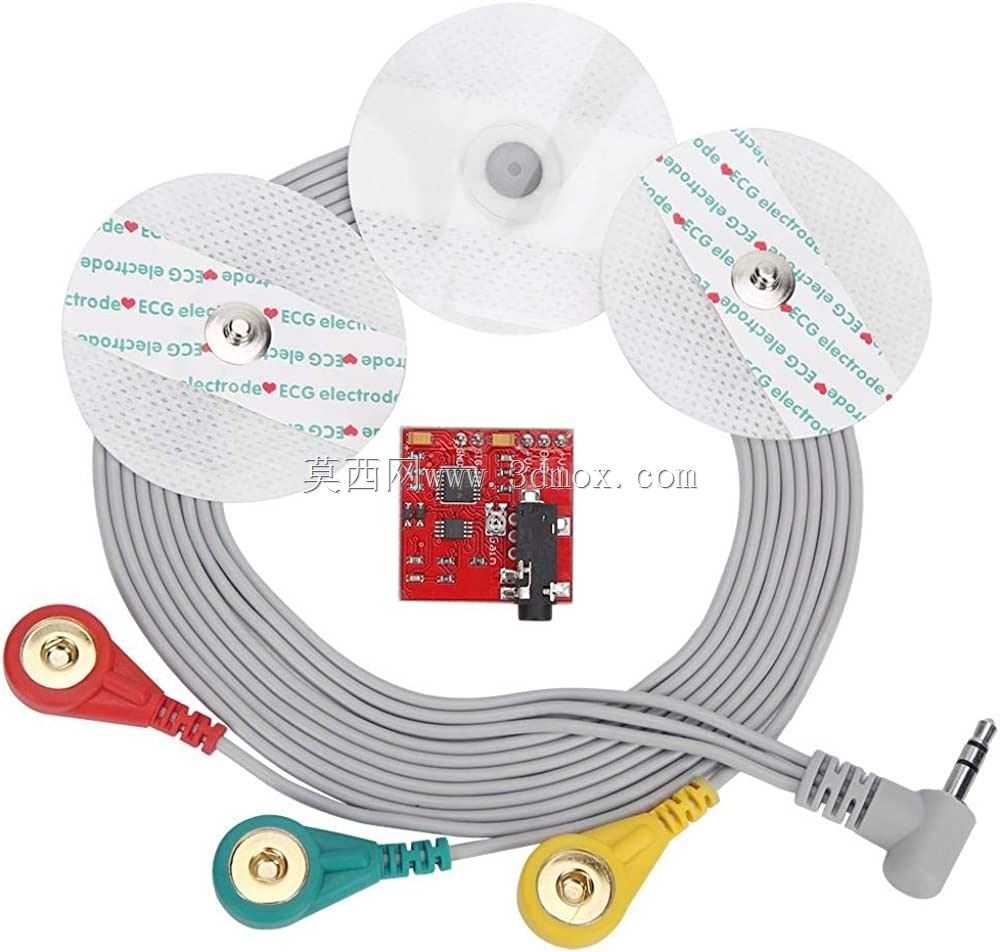

　　板卡表面的丝印标识清晰标注了各个引脚的功能定义与接口方向，在进行系统集成接线时可以直接对照丝印完成线路连接，不需要额外查阅接线图纸，能够有效降低集成阶段的接线错误率。从实际使用的适配性来看，该模块可以直接匹配表面肌电电极的输出信号范围，板载的信号调理电路能够完成原始肌电信号的初步滤波与放大处理，输出的信号可以直接对接后端的AD采集端口或者主控单元的模拟输入引脚，不需要用户额外设计信号调理电路，能够大幅缩短肌电相关交互设备的开发周期。

　　在安装兼容性方面，模块的整体安装边界控制合理，除了输入接口突出板边3mm左右的长度外，其余器件均布置在25.4mm×25.4mm的板卡轮廓范围内，在进行结构设计预留安装空间时，只需要预留27mm×26mm×12mm的矩形空间即可完成模块的安装固定，空间余量能够满足常规公差下的装配需求，不会出现器件与周边结构干涉的问题。针对可穿戴设备常见的振动使用场景，板上所有贴片器件均采用工业级常用封装，焊接后的结构强度能够满足日常肢体活动带来的振动冲击要求，接口部分的插合保持力经过选型验证，正常肢体活动过程中不会出现插头松脱导致的信号中断问题。
