蜗轮减速直流驱动电机结构设计

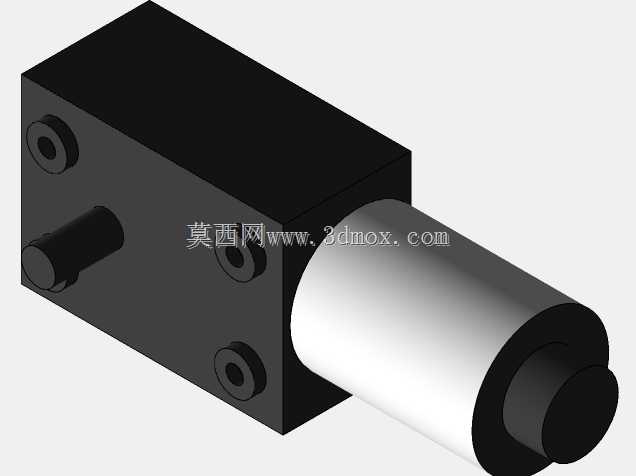

　　这款蜗轮结构直流驱动单元，在小型自动化执行机构、桌面级工装夹具、智能小型输送模组、民用电动小器具的动力端应用十分普遍，区别于常规直出轴直流电机，它集成了蜗轮蜗杆减速级，能在有限的安装空间内实现较高的减速比，输出更低转速、更大扭矩，适配需要低速大扭矩直驱的场景，省去额外外接减速箱的装配环节。从结构布局来看，驱动部分采用圆柱式直流有刷电机本体，与减速箱部分呈垂直正交布置，这种正交布局能大幅压缩轴向安装长度，对于安装空间轴向尺寸受限、但径向有一定余量的设备舱位十分友好，很多小型电动执行器、智能柜锁传动机构、小型物料推送装置都会优先选用这种布局的驱动单元。设计过程中，减速箱壳体采用方块式结构，三个端面均预留了内螺纹安装孔位，安装时可根据设备内部走线、输出轴对接方向的需求，选择三个不同的面作为固定基准，不需要额外设计转接安装板，能减少装配环节的零件数量，降低整体结构的累计公差。输出轴从减速箱端面伸出，轴径与常规小型负载的联轴器、同步带轮、偏心轮安装尺寸匹配，轴端做了平位处理，装配套件时可以通过顶丝直接锁紧，不需要额外加工键槽，适配小扭矩场景下的快速装配需求。

　　蜗轮减速级的设计上，采用金属蜗杆与工程塑料蜗轮的搭配，在保证传动强度满足额定扭矩输出的前提下，能有效降低传动噪音，同时控制整体重量，对于桌面级设备、民用消费类机电产品来说，这种材质搭配能平衡使用寿命与成本控制的需求，连续运转工况下的磨损量也能满足常规设备的设计寿命要求。电机本体与减速箱的连接采用定位止口加螺丝锁紧的结构，装配时能保证电机轴与蜗杆的同轴度，避免运转过程中出现偏心抖动、噪音过大的问题，后期维护拆解也十分方便，不需要专用工装就能完成内部碳刷、蜗轮件的更换。

　　安装边界方面，方块减速箱的三个安装面孔位呈对称分布，固定孔的深度足够承受额定输出扭矩下的反作用力，不会因为长期正反转切换出现固定螺丝松动的问题；圆柱电机部分的外径统一，做走线布局时可以提前预留对应直径的避让空间，不会出现结构干涉。实际选型应用时，这类驱动单元常被用在小型翻板机构、自动售货机的货道推送结构、小型电动云台的俯仰驱动、桌面3D打印机的耗材推送结构、智能门窗的锁闭执行端，这些场景都不需要过高的转速，但需要稳定的低速扭矩输出，同时对安装空间的尺寸有严格限制，这种正交蜗轮减速的直流电机刚好能匹配这类需求。

　　设计建模过程中，需要重点关注减速箱安装孔与输出轴的位置度公差，电机本体与减速箱连接止口的配合公差，避免装配后出现输出轴卡滞、传动阻力过大的问题；同时要预留电机接线端的出线空间，避免装配时线材被壳体挤压破损，影响电气可靠性。输出轴的伸出长度做了标准化设计，能适配市面上常规的小型传动配件，不需要二次加工轴端就能直接完成装配，对于快速原型开发、小批量设备试制的场景来说，能大幅缩短结构设计的周期，减少自定义零件的加工成本。
