TE防水微型MicroUSB2.0接口结构

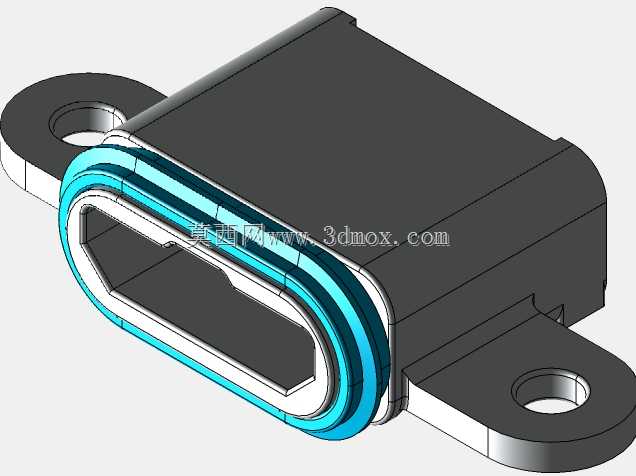

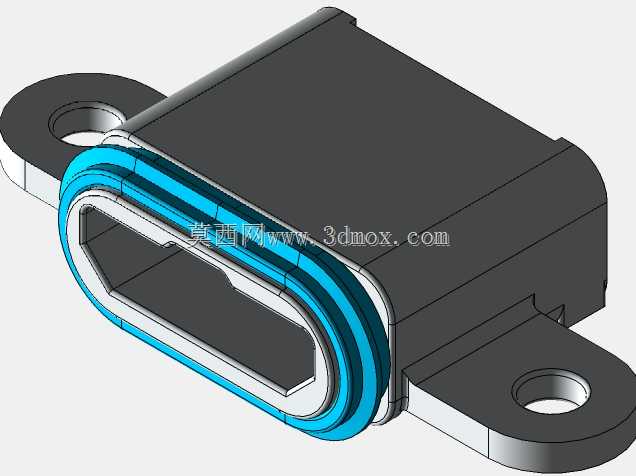

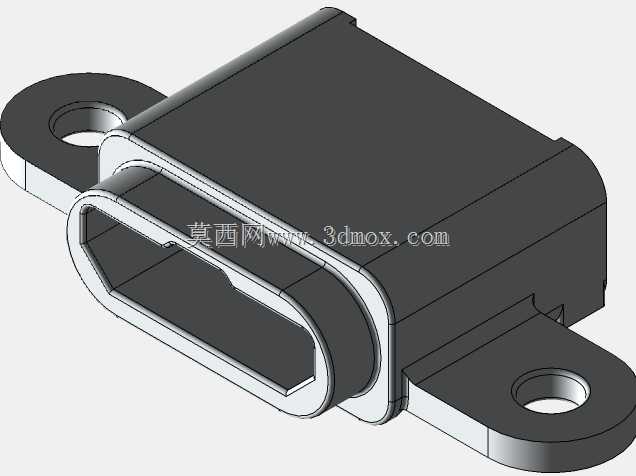

　　这款板载防水MicroUSB2.0接口，主要面向户外手持终端、工业检测设备、车载外接端口、小型防水数码装备这类对接口密封有硬性要求的应用场景，日常选型中很多结构工程师容易忽略接插件的密封层级，导致整机做IP65/IP67测试时在接口位置出现渗漏，这款接口的结构设计刚好针对这类痛点做了针对性优化。从实际安装边界来看，接口两侧带固定耳，耳片上的安装孔为标准通孔，适配M2规格的固定螺丝，安装时可直接锁附在设备壳体的内部安装柱上，锁附后接口前端的插接面刚好探出壳体预留的开孔位置，不会出现插接时插头与壳体干涉的问题；接口主体的长宽尺寸控制在极小范围内，不会占用PCB板过多的布局空间，对于内部空间紧凑的手持类设备十分友好，焊接引脚采用标准贴片式排布，兼容常规SMT回流焊工艺，不需要额外调整产线的焊接参数。

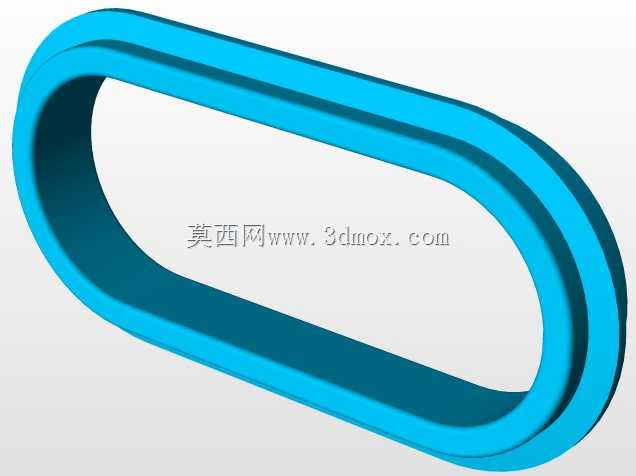

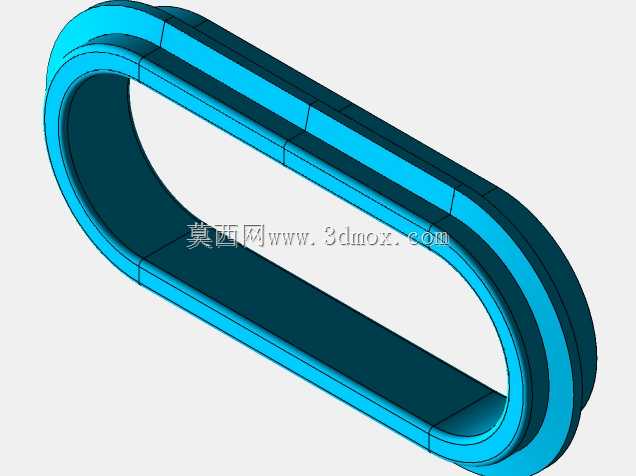

　　功能特性层面，接口前端的多层蓝色密封胶圈是核心防水结构，胶圈采用阶梯式分层设计，装配时胶圈会被压紧在接口壳体与设备外壳的贴合面之间，多层结构可以在不同压缩量下形成多道密封屏障，哪怕设备外壳的注塑件存在轻微的平面度公差，也能通过胶圈的弹性变形填补缝隙，避免外部水汽、粉尘从接口与壳体的装配间隙进入设备内部；接口内部的端子排布完全遵循USB2.0传输规范，支持标准的MicroUSB插头插接，插拔寿命满足常规工业级接插件的循环使用要求，不会因为频繁插拔导致端子接触不良或者密封结构失效。

　　设计思路上，这款接口没有采用额外增加防水后盖的冗余结构，而是把密封结构直接集成在接口本体上，既减少了整机装配时的零件数量，也避免了额外装配防水件带来的公差累积问题；两侧的固定耳与接口主体为一体化注塑成型，强度足够承受插头插拔时的侧向力，不会出现多次插拔后固定耳断裂、接口移位的问题。实际选型应用时，需要注意设备外壳上的开孔尺寸要与接口前端的插接凸台尺寸匹配，预留0.1mm左右的装配间隙即可，间隙过大会导致胶圈压缩量不足影响密封效果，间隙过小则会导致装配时胶圈被壳体切边破损；PCB布局时要注意接口焊接位置的周边不要布置过高的元器件，避免焊接时与接口本体产生干涉，同时要在接口对应的壳体位置设计一圈贴合胶圈的平整密封面，表面粗糙度要控制在合理范围内，不要有明显的注塑熔接痕或者凸点，防止密封面存在缝隙影响防水等级。

　　不同于普通消费级电子设备用的无防水MicroUSB接口，这款结构在设计时就考虑了工业场景下的复杂使用环境，哪怕设备在潮湿多尘的工况下长期使用，接口位置也不会因为进灰进水导致电路短路或者接触失效，很多户外手持测绘设备、便携水质检测仪器、车载外接数据端口都会选用这类结构的接插件，相比额外给接口加装防水硅胶塞的方案，这种集成式防水接口不需要用户在使用时反复开合防水塞，也不会出现防水塞丢失导致防水失效的问题，长期使用的可靠性更高。建模时需要重点还原多层密封胶圈的阶梯轮廓、两侧固定耳的安装孔位置、内部端子的排布间距以及焊接引脚的伸出长度，这些尺寸直接影响后续结构设计时的装配校验，如果建模时尺寸出现偏差，很可能导致实际打样时接口与壳体干涉、密封胶圈压缩量不对、焊接引脚与PCB焊盘对位不准等问题；另外接口插接腔的内部尺寸要严格匹配标准MicroUSB插头的尺寸，公差控制在合理范围内，避免出现插头插不进去或者插入后松垮接触不良的问题。
