带三色警示灯的单相自动化控制操作面板

　　在离散制造产线的工位侧、小型单机设备的主控端、仓储物流分拣段的节点控制位，这类集成化的单相控制操作面板是十分常见的电控载体，区别于大型成排配电柜的集中式管控，它更贴近操作工位，能让一线操作人员在作业半径内完成设备状态查看、参数微调、急停操作，不用往返于中控室和作业点，大幅缩短操作响应路径。

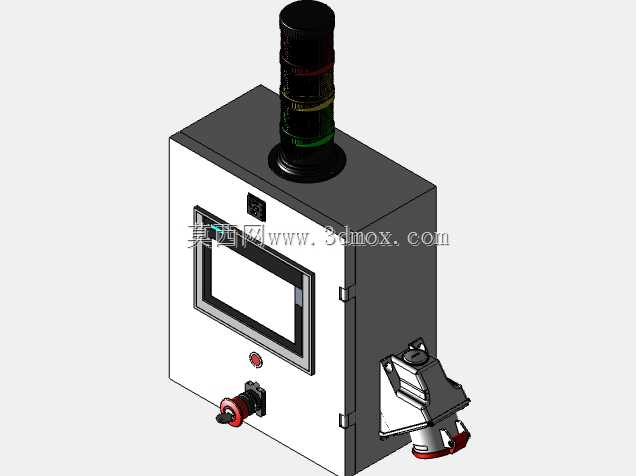

　　这款面板的整体外廓尺寸为380x320x166mm，这个尺寸边界是经过实际工位适配考量的：380mm的宽度刚好能嵌入多数标准设备的侧装安装位，也适配常见的悬臂安装支架的固定孔距，不会因为过宽挤占工位的操作空间，也不会因为过窄导致内部元器件排布拥挤、散热余量不足；320mm的高度刚好把人机交互区域布置在人站立操作时的视线平齐区间，不用仰头或者俯身查看屏幕内容；166mm的深度则给内部的接线端子、小型断路器、开关电源预留了足够的走线空间，同时不会因为箱体过深突出安装面过多，避免作业过程中磕碰剐蹭。

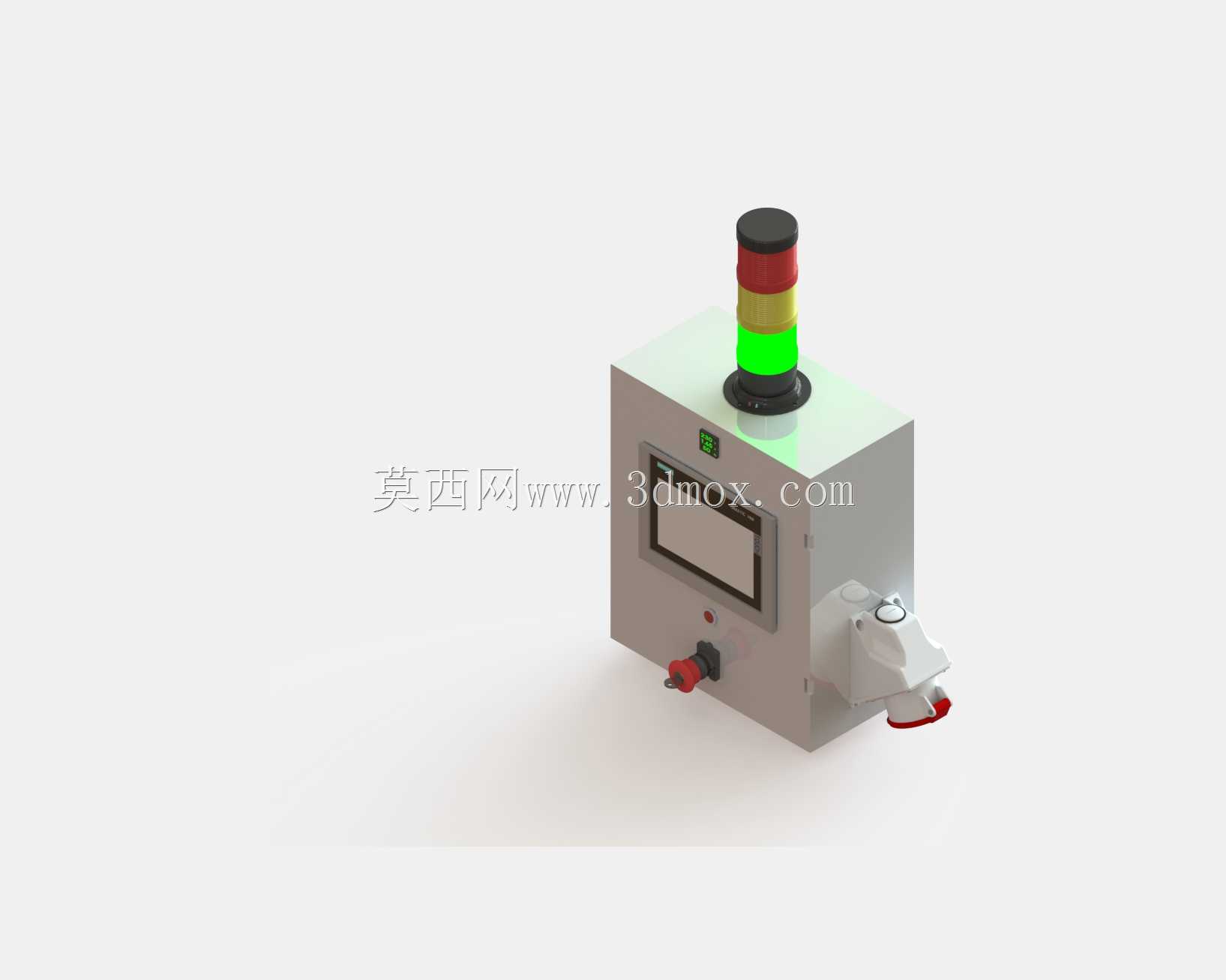

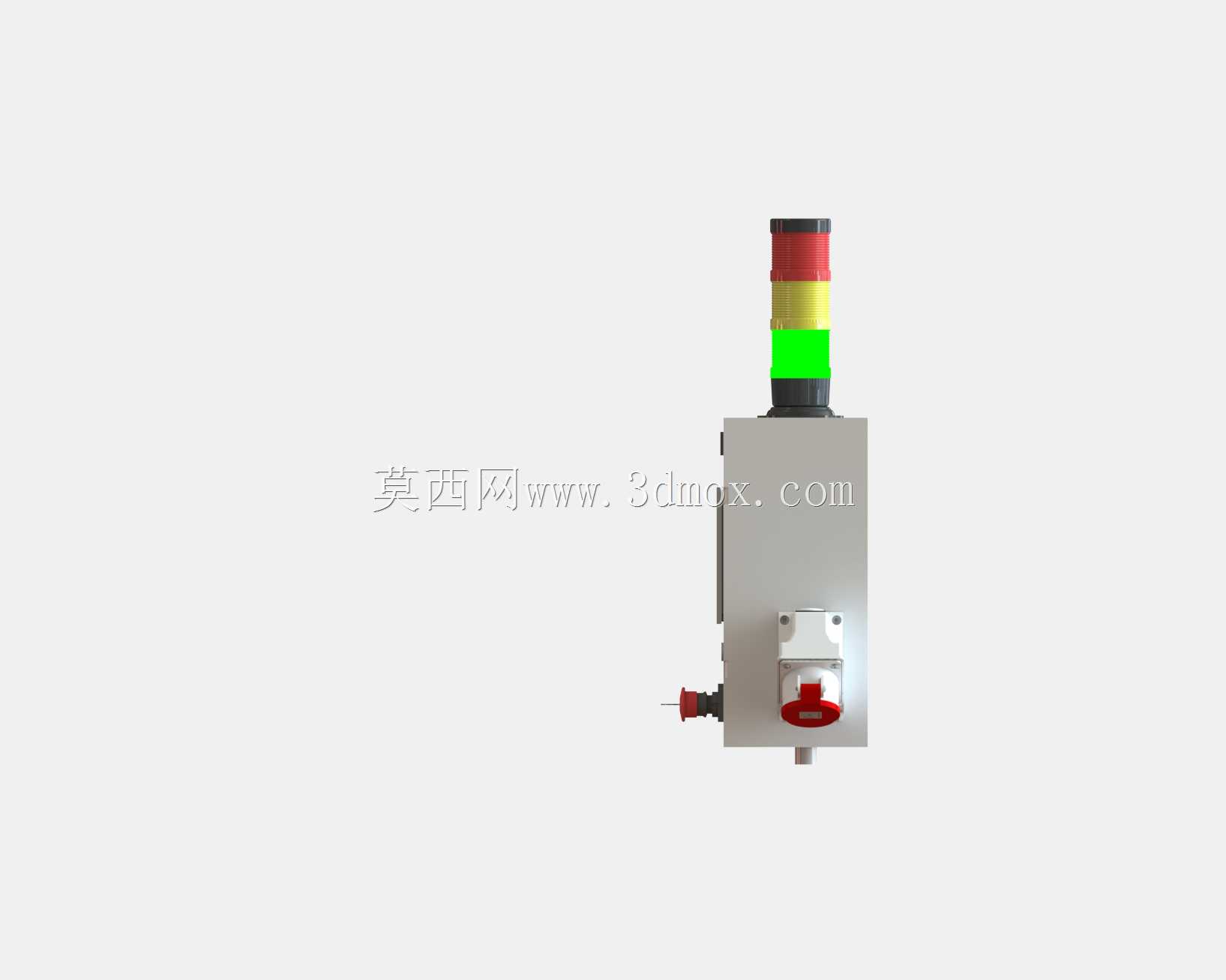

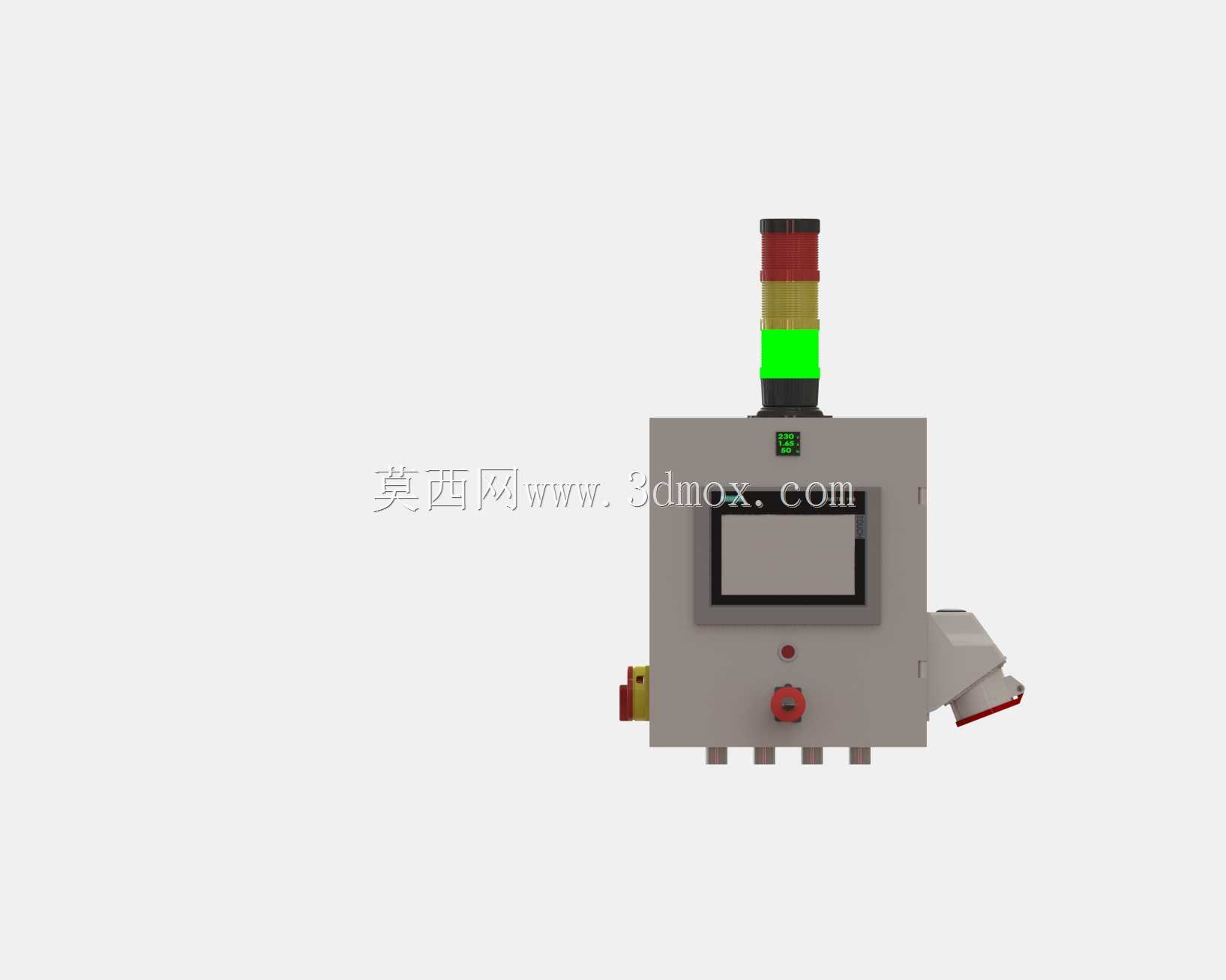

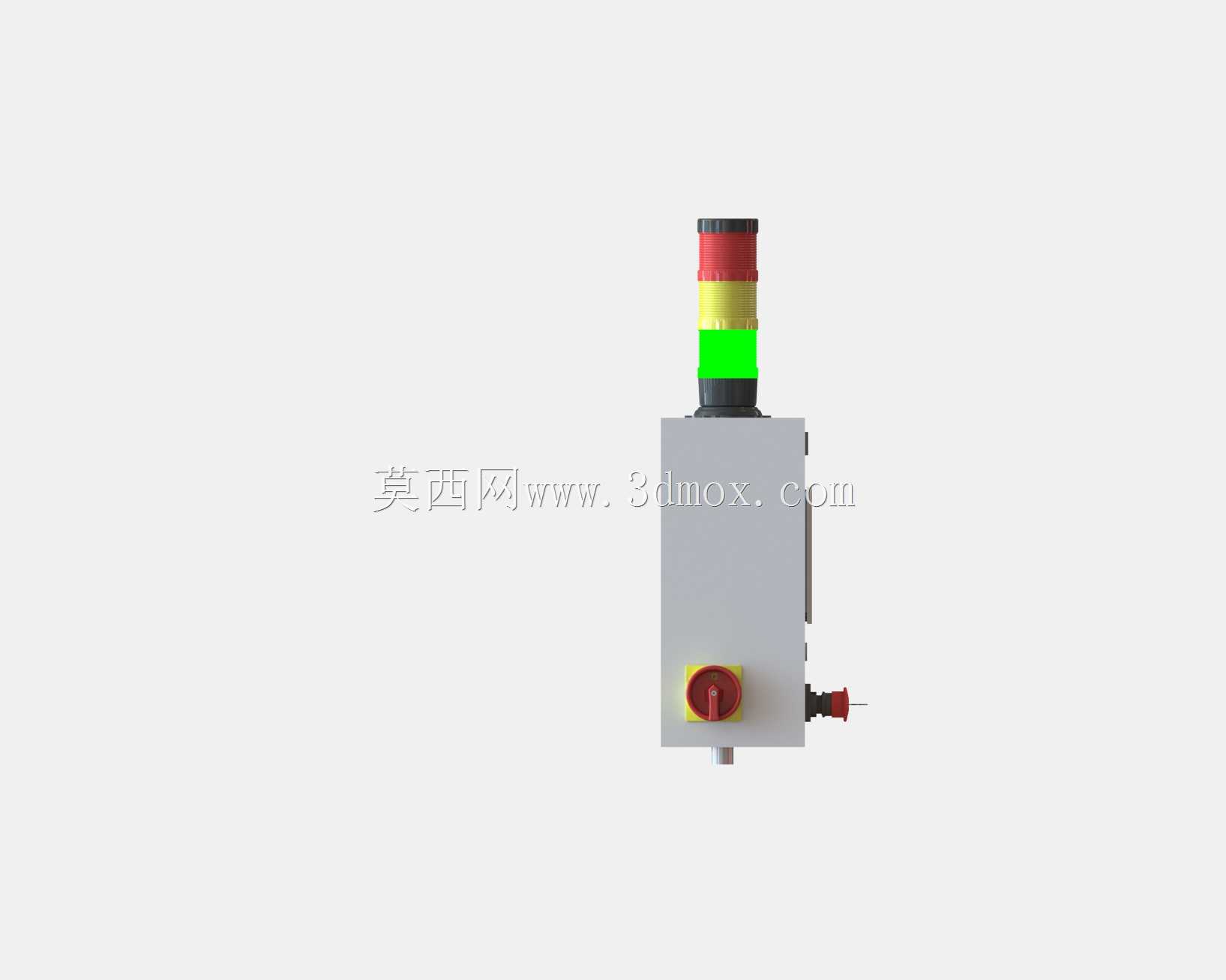

　　从功能配置上看，箱体顶部集成的红黄绿三色堆叠警示灯是现场状态传递的核心部件，红色对应设备故障、急停触发的异常状态，触发时伴随高频闪烁提醒周边人员及时处置；黄色对应设备待机、参数预警的过渡状态，提醒操作人员做好作业准备；绿色对应设备正常运行的状态，直观反馈产线运行节奏，这种三色灯的集成设计不用额外在箱体外部单独加装警示灯支架，减少了现场安装的布线工作量，也让整体外观更规整。箱体正面嵌入的触控显示屏是人机交互的核心，所有设备运行参数、工位计数、故障代码都可以通过屏幕直观呈现，操作人员也可以通过触控操作完成参数修改、模式切换，不用打开箱门操作内部元器件，既提升了操作效率，也避免了开门操作带来的触电风险。屏幕下方设置的红色急停按钮采用大直径蘑菇头设计，符合安全规范的操作高度要求，遇到紧急情况时操作人员可以随手拍下切断设备动力，急停按钮周边预留的操作间隙足够戴劳保手套的手完成操作，不会因为空间局促出现按不到、按不实的情况。箱体侧面预留的外接接口可以对接现场的传感器、执行器线缆，接口处做了防呆设计，避免现场接线时插错端口，接口的防护结构也能阻挡车间内的粉尘、切削液溅入，适配多数机加工、装配车间的现场环境。

　　设计思路上，这款面板没有做冗余的功能堆砌，所有结构设计都围绕工位端的实际操作需求展开：箱体采用冷轧钢板折弯成型的结构，边角做了圆弧过渡处理，既保证了箱体的结构强度，在车间搬运、安装过程中不容易因为磕碰变形，也避免尖锐边角划伤安装人员。内部的元器件排布遵循强弱电分离的原则，强电接线区域和弱电信号区域做了物理分隔，减少强电对触控屏幕、信号线路的电磁干扰，避免屏幕出现闪屏、信号误触发的问题。箱体的安装方式支持壁挂、悬臂支撑两种模式，背面预留的通用安装孔位可以适配不同规格的安装支架，不用在现场重新打孔改孔，降低现场安装的改造工作量。箱体下部的线缆进线口采用格兰头固定，既可以固定线缆避免拉扯导致接线松脱，也能提升进线位置的防护等级，阻挡粉尘从进线缝隙进入箱体内部。

　　从实际应用的适配性来看，这款单相供电的控制面板不需要额外配置三相动力电源，取电更灵活，在一些只有单相供电的辅助工位、检测工位也能直接安装使用，不用额外改造供电线路。箱体内部预留了一定的扩展空间，后续如果需要增加少量IO模块、通讯模块，不用更换更大尺寸的箱体，直接在内部预留位置加装即可，能适配后续小规模的功能升级需求。整体结构的维护也十分便捷，箱门采用快拆铰链连接，需要检修内部元器件时不用完全拆下箱门，打开后就能接触到所有接线端子和元器件，日常维护的效率更高。
