电气柜内多槽式布线分线绝缘导管结构

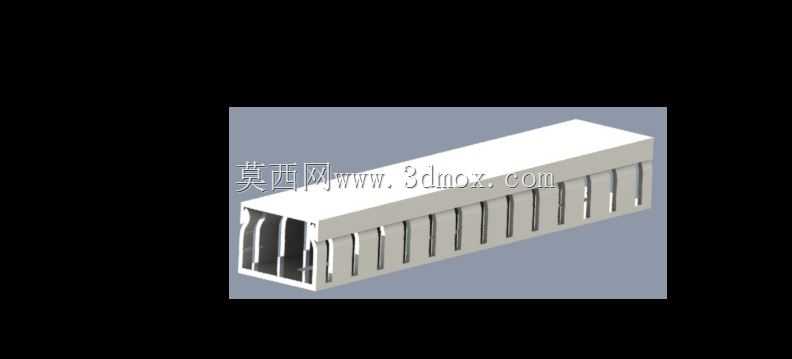

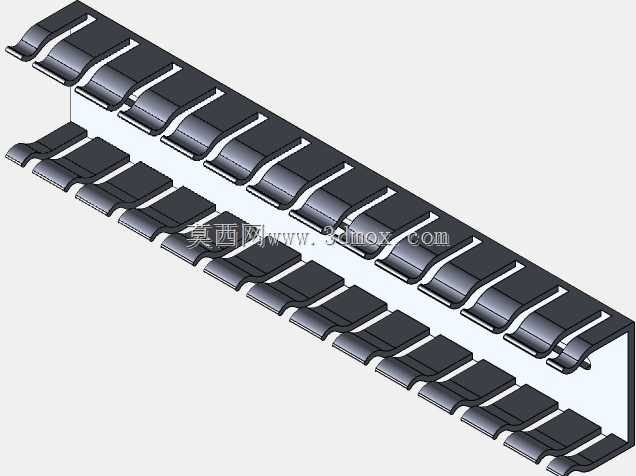

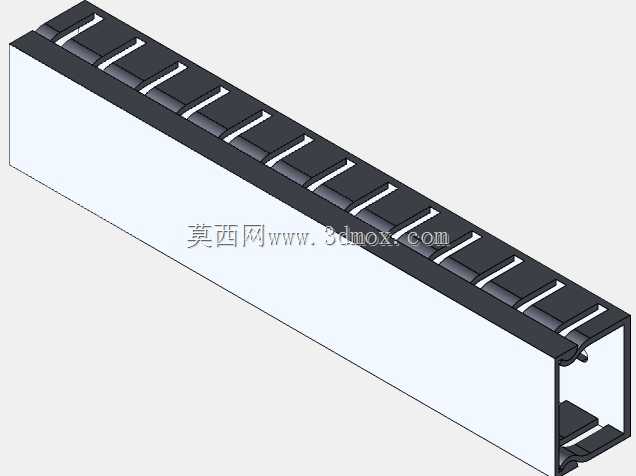

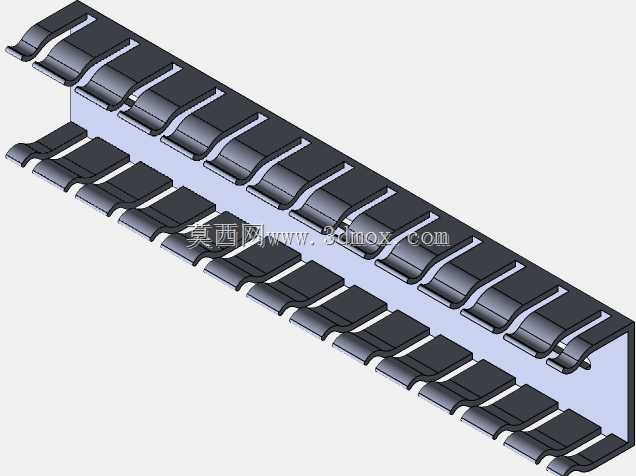

　　在低压配电柜体的内部布线作业场景中，这类多槽式绝缘导管是规整二次回路走线、隔离强弱电线路的核心辅件，日常运维中打开柜门就能看到，它沿着柜内安装梁排布，把不同回路的控制线、信号线分别约束在独立槽位里，避免多股线缆交叉缠绕带来的信号干扰，也能防止线缆长期晃动摩擦绝缘层破损引发的短路故障。从结构设计来看，这款导管采用一体式挤出成型的长槽结构，主体为矩形截面的中空腔体，一侧等距开设了连续的出线豁口，每个豁口对应一个独立的分线格，豁口边缘做了圆弧过渡处理，没有尖锐的飞边毛刺，布线时拉扯线缆不会刮破线皮，施工人员可以根据实际出线位置，从对应豁口引出单根或多股线缆，不需要额外裁切整个槽体，大幅提升现场布线的效率。

　　槽体的壁厚控制在均匀的1.5mm左右，既保证了整体的结构刚性，长距离排布时不会因为自重出现弯折塌陷，也不会因为壁厚过大占用过多柜内有限的安装空间，槽体顶部的盖板和槽身采用卡扣式配合，扣合后缝隙均匀，后期检修线路时可以直接撬开对应位置的盖板，不需要拆除整段导管，运维操作十分便捷。从安装边界来看，这款导管的背部设计了平整的安装基面，可以通过自攻螺丝直接固定在柜内的C型安装梁或者绝缘安装板上，单段标准长度适配常规配电柜的横向、纵向走线空间，多段拼接时可以通过配套的直接接头对齐槽位，不会出现槽位错位卡线的问题，槽体内部的单格宽度适配常用的1.5平方、2.5平方控制线缆，单格最多可以容纳8根同规格线缆，完全满足常规低压配电柜的二次回路布线容量需求。

　　实际应用中，这类导管不仅用在固定式配电柜的内部布线，在抽屉式开关柜、自动化设备的电控箱内部也会大量使用，它的绝缘材质可以耐受柜内常规的工作温度，长期运行不会出现材质脆化、变形的问题，相邻槽位之间的分隔筋可以有效隔离不同电压等级的线路，比如把220V控制回路和24V信号回路分别布置在相邻槽位时，不会因为线路长期贴近出现信号串扰，保证PLC、传感器这类弱电元件的工作稳定性。设计这类导管的三维模型时，需要重点保证豁口的间距一致性，以及槽身和盖板的配合公差，如果卡扣尺寸设计过盈量太大，现场装配盖板时会很难扣合，甚至会撑裂槽壁；如果间隙过大，设备运行时产生的振动会导致盖板松脱，失去约束线缆的作用。另外槽体内部的分隔筋厚度要均匀，避免挤出成型时出现缩痕导致槽格宽度不一致，影响线缆的容纳量，出线豁口的深度要控制在槽体高度的三分之二左右，既方便线缆从侧面引出，又不会因为豁口过深导致槽体整体刚性下降。在做柜体布线的三维布局时，导入这款导管模型可以提前规划走线路径，计算所需的导管长度和接头数量，避免现场施工时出现材料浪费或者长度不足的问题，同时可以提前校验导管和柜内其他元件的安装间隙，比如和断路器、接线端子排的距离，保证布线完成后柜门可以正常关闭，不会出现挤压线缆的情况。

　　很多新手结构工程师在做电控柜布局时，往往会忽略布线辅件的空间预留，等到实际装配时才发现导管和元件干涉，不得不重新调整元件安装位置，拖慢项目进度，而提前把这类导管的三维模型纳入整体布局，就能在设计阶段规避这类问题，同时可以模拟线缆的走向，计算每段线缆的长度，给线缆裁切提供准确的参考，减少线材的损耗。这类导管的材质一般选用阻燃PVC，在遇到明火时可以自熄，不会助长火势蔓延，满足配电柜的防火要求，表面的哑光处理不会在柜内形成反光，方便运维人员巡查线路时看清线号标识，槽体的边角都做了圆角处理，搬运和安装过程中不会划伤施工人员的手部，这些细节设计都是从长期的工程实践中总结优化而来的，看似简单的结构，每一处尺寸都对应着实际施工和运维的需求。
