WIMA MKP4薄膜电容三维结构设计

　　在各类电力电子控制板、信号调理电路、高频滤波回路的PCB布局设计环节，无源器件的实体建模精度直接决定了后期装配干涉检查、结构空间预留、焊盘定位匹配的实际落地效果，WIMA MKP4这类常用的薄膜电容器，是工业控制板卡、音频信号处理设备、开关电源次级滤波回路里出镜率极高的无源元件，很多刚入行的结构工程师在做PCB叠层布局时，往往只抓取元件的占位焊盘坐标，忽略元件本体的实际外形轮廓、引脚伸出长度、引脚与本体的相对位置关系，导致后期打样回来出现元件与周边结构件、相邻高器件碰擦，或是焊盘间距与元件引脚不匹配无法插装的问题，这类问题在小尺寸高密度板卡上尤为突出。

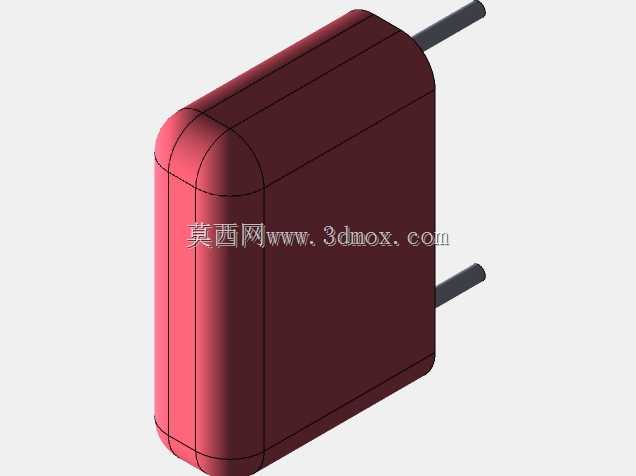

　　这款电容的本体外形做了圆角过渡处理，并非生硬的直角方块，本体宽度为4毫米，长度方向尺寸13毫米，整体高度从安装基准面算起为9毫米，两个焊盘之间的中心间距为10毫米，建模时特意还原了本体端部的圆弧倒角特征，这部分细节很多通用元件库的简化模型都会省略，但实际做整机结构装配时，端部圆角的存在会影响元件与周边立装器件的最小安全间隙，比如板上相邻位置如果布置了同规格的轴向元件或是小型贴片连接器，直角模型计算出来的安全间隙往往比实际装配需要的间隙小0.3到0.5毫米，很容易出现装配时硬挤导致元件本体划伤、引脚受力变形的隐患。

　　引脚部分的建模还原了实际元件的引脚伸出长度与引脚直径，引脚从本体两端伸出后保持平直，没有做多余的弯折特征，这也符合这类卧式插装电容的出厂形态，工程师在做板卡布局时，可以直接基于这个模型调整引脚的伸出长度适配不同板厚的焊盘伸出要求，不需要再额外修正引脚的基准位置。本体表面的分模线特征也做了还原，这部分特征虽然不影响装配尺寸，但在做产品的内部结构渲染、装配工艺演示动画时，能更贴近真实元件的外观质感，不会出现模型过于失真的塑料感。

　　从实际应用场景来看，这类WIMA MKP4电容常被用在高频脉冲回路做退耦、隔直、信号耦合使用，相比普通的电解电容，它的介质损耗更低，高频特性更稳定，在音频前级放大电路、工业变频器的驱动板、伺服控制器的信号采样板上都有大量应用，做这类板卡的结构设计时，除了要考虑元件本身的安装尺寸，还要预留出元件焊接后的引脚剪脚空间，以及本体上方的涂覆、三防漆喷涂的操作空间，这个模型的本体高度是按照元件实际成型后的最大高度做的，不会出现模型高度偏低导致上方结构件预留空间不足的问题。

　　设计建模时的基准选择完全贴合PCB设计的坐标习惯，将两个焊盘的中心连线作为X轴基准，焊盘所在的PCB安装面作为Z向零点，工程师导入模型到PCB设计软件或是结构装配环境时，不需要额外调整基准坐标，直接对齐焊盘位置就能完成放置，能大幅减少布局阶段的模型调整时间。本体的圆角半径按照实际样品的测量值做了等比例还原，四个端角的R角一致，不会出现不同位置圆角大小不一的问题，这对于做自动化插件设备的吸嘴定位、夹爪夹持空间计算也有参考价值，自动化产线在编排插件程序时，需要准确的元件本体轮廓数据来设定夹爪的开合行程、夹持位置，精准的三维模型能减少现场调试时的参数修正工作量。

　　很多工程师在选型这类元件时，往往只关注容值、耐压、温漂这些电气参数，忽略了机械尺寸的公差范围，实际上不同批次的同规格电容，本体长度、引脚直径的公差会控制在±0.2毫米以内，这个模型的尺寸是按照标称值的中位值做的，在做结构间隙预留时，可以基于这个模型的轮廓向外偏移0.2毫米作为安全间隙，就能覆盖绝大多数批次元件的尺寸公差范围，避免因为元件尺寸公差导致的装配问题。另外在做板卡的抗震设计时，准确的元件重量分布、本体重心位置也能通过这个模型来辅助计算，卧式插装元件的重心如果偏离焊盘中心过远，在震动环境下容易出现引脚脱焊、本体断裂的问题，这个模型的重心位置与实际元件一致，可以用来辅助评估焊盘的受力情况，优化引脚的固定方式。
