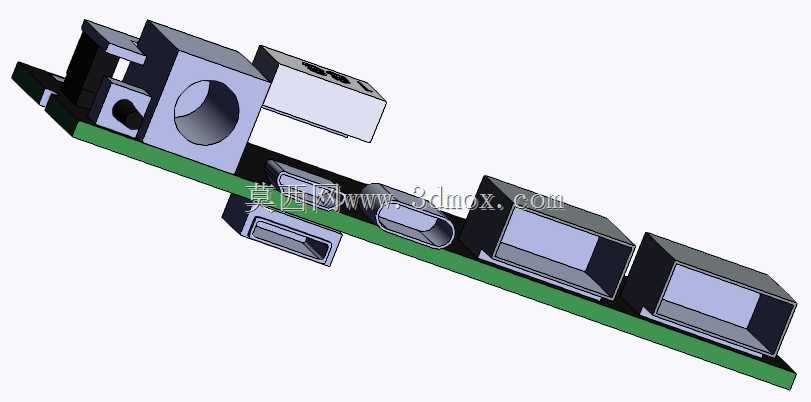

USBQC快充电源板组装结构三维设计

　　在消费电子快充配件的结构开发环节，电源板的组装适配设计直接决定成品的装配效率与使用可靠性，这套USB QC电源板的组装结构设计，围绕多协议快充模块的实际落地需求展开，覆盖从元件布局到外壳适配的全环节结构考量。日常应用场景中，这类电源板多用于桌面快充充电器、多口充电排插、户外移动电源内置供电模块等产品，需要同时兼容QC4.0、QC3.0、PD等多类快充协议，支持5A大电流100W功率输出，适配Micro、Type-C等多类USB接口，同时要兼顾18650电芯充放电管理、模块温度保护等功能的结构预留。

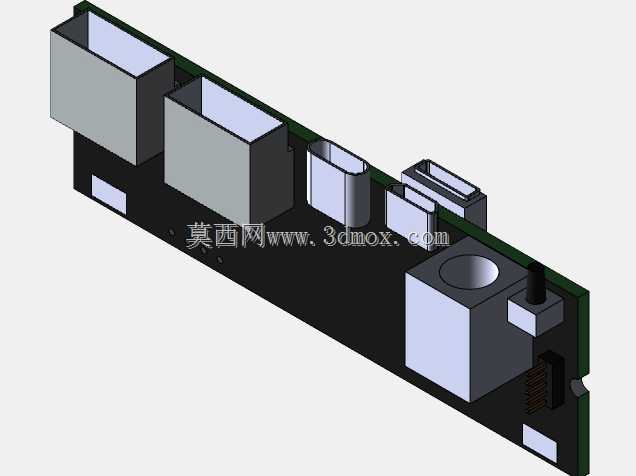

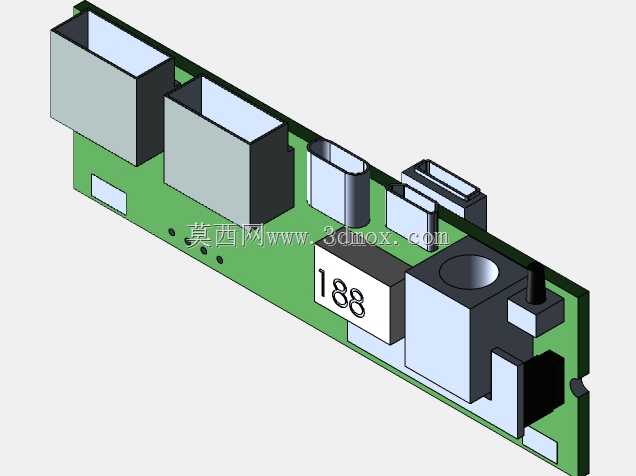

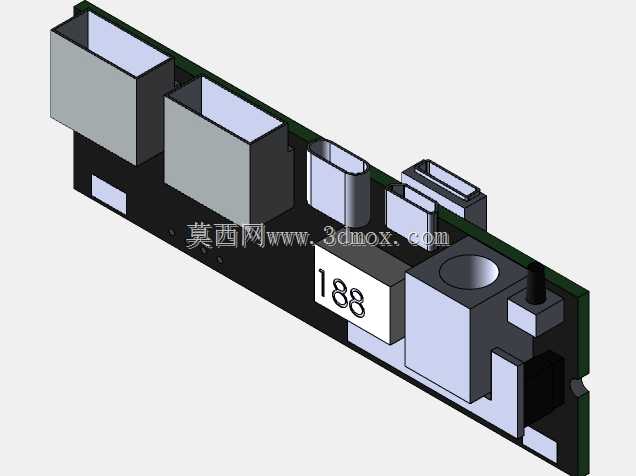

　　从设计思路来看，整体采用长条式PCB板基布局，沿板体长度方向依次排布接口固定座、功率电感、变压器、滤波电容、协议芯片等核心元件，每个元件的安装位都预留了足够的焊盘空间与爬电距离，高压区域与低压区域之间设置了明确的隔离槽位，避免高压串扰影响快充协议的识别稳定性。接口端的结构做了针对性的加强设计，USB接口座两侧预留了卡扣固定位，可直接与外壳的接口卡槽卡合，无需额外打胶固定，能承受日常插拔过程中的侧向冲击力，避免长期使用后接口松脱。功率元件的安装位下方预留了导热垫贴装区域，可直接将元件工作产生的热量传导至外壳散热面，无需额外加装散热片即可满足满负载工作时的温度控制要求，有效压缩模块整体占用空间。

　　外形尺寸方面，整体板体宽度控制在常规充电器外壳的内部容纳尺寸范围内，板体边缘做了圆角处理，避免装配时刮伤外壳内壁的绝缘层，元件最高凸起高度不超过板体上方12mm，适配绝大多数紧凑型快充外壳的内部高度边界，安装孔位沿板体中心线对称排布，可直接通过螺丝固定在外壳的支撑柱上，定位公差控制在0.1mm以内，确保接口与外壳开孔的对位精度。组装逻辑上采用分层对位的设计思路，板体上的每个大尺寸元件都设置了防呆定位柱，插件焊接时不会出现方向错装的问题，变压器与电感等磁性元件的安装位预留了点胶槽，焊接完成后可在槽内点固定胶，避免产品跌落时元件受冲击移位。

　　针对移动电源类的应用场景，板体一端预留了18650电芯的焊接焊盘，焊盘间距适配常规单排或多排电芯的连接镍片宽度，大电流走线路径做了加宽处理，可承载5A持续电流通过时的温升要求，不会出现线路过热的问题。温度保护元件的安装位紧贴功率变压器表面，可实时检测核心发热元件的工作温度，触发过温保护时能快速切断输出，保障使用安全。在结构细节处理上，板体边缘预留了卡扣走线槽，内部连接线可沿槽位排布，避免组装时线材被外壳挤压破损，Type-C接口的金属外壳预留了接地焊位，可直接与板体接地层连接，提升接口的抗干扰能力，避免快充过程中出现协议断连的问题。滤波电容的安装位做了卧姿设计，进一步降低模块整体高度，适配超薄类快充产品的结构需求，电容周围预留了足够的散热空间，避免长期高温工作影响电容使用寿命。这套结构设计充分考虑了量产组装的工艺要求，所有元件的排布都符合自动插件机的作业间距要求，无需人工额外调整元件位置即可完成波峰焊工序，能有效提升量产阶段的组装效率，降低生产过程中的不良率。针对不同的外壳适配需求，板体的安装孔位做了通用化设计，可适配卡扣式、螺丝固定式等多种外壳固定方式，无需重新改版即可匹配不同外观的快充产品外壳，缩短衍生产品的开发周期。
