SMC数字式流体流量检测开关结构设计

　　在气动回路搭建、小型流体输送管路的设计过程中，流量参数的实时监测是保障系统稳定运行的核心环节，这款数字流量开关的三维结构还原，完全围绕实际工业现场的安装与使用需求展开。从应用场景来看，这类器件常部署在气动设备的供气支路、小型实验装置的气体输送管路、低压液体循环系统的监测点位，既可以单独作为流量超限报警的触发元件，也能接入设备的控制系统，配合电磁阀、调压阀完成闭环的流量调节动作，在半导体制造的气动供料、包装设备的真空吸附回路、小型实验台的流体参数采集场景中都有广泛适配空间。

　　从实际用途出发，这款器件的核心作用是实时采集管路内部的流体流量数据，通过自带的数显模块直接输出可视化的数值，同时可以根据预设的流量阈值输出开关信号，替代传统的浮子式流量计，解决了机械式流量器件读数不便、阈值调整繁琐、无法直接输出电信号的痛点。在结构设计的思路上，建模过程优先还原了器件的流体通路与安装接口的匹配性，主体的流道部分采用直通式结构，两端的内螺纹接口直接对应常规的气动管路连接标准，不需要额外加装转接头就可以直接接入现有管路，降低了现场安装的改造成本。

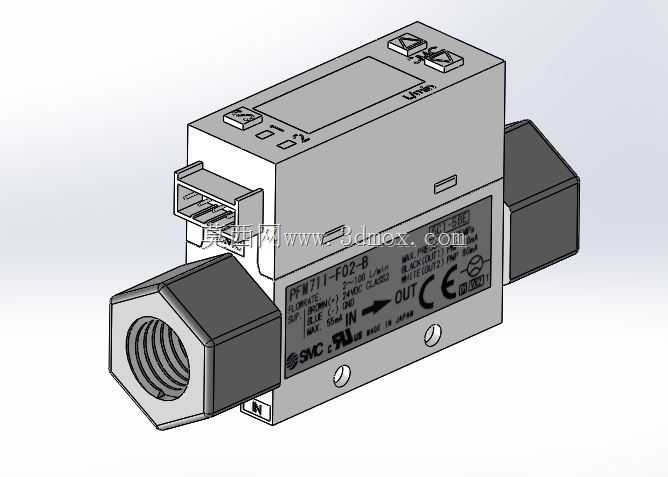

　　外形尺寸方面，这款流量开关的主体采用方正的盒式结构，数显区域布置在壳体的顶面，接线接口位于壳体的侧方，安装时不需要预留过大的侧向操作空间，即使在密集排布的阀岛周边也能完成安装。安装边界的还原充分考虑了实际布线与操作的需求，接线端的插接结构预留了足够的线缆插拔空间，数显屏的倾斜角度刚好适配人员站立操作时的观察视角，不需要额外调整安装角度就能清晰读取流量数值。壳体侧面的流向标识在建模时做了清晰的结构还原，避免现场安装时出现接反流道的问题，底部的固定孔位完全对应原厂的安装尺寸，可以直接匹配标准的安装支架，不需要二次打孔适配。

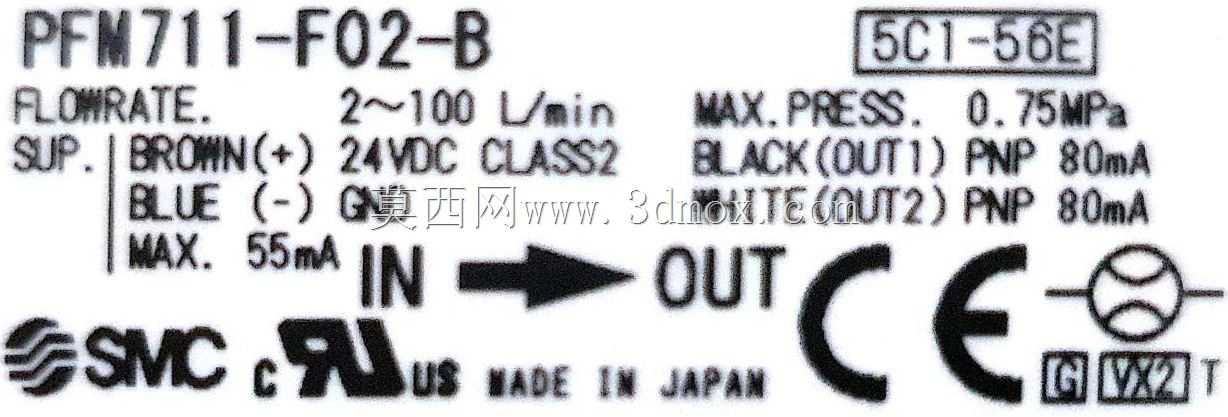

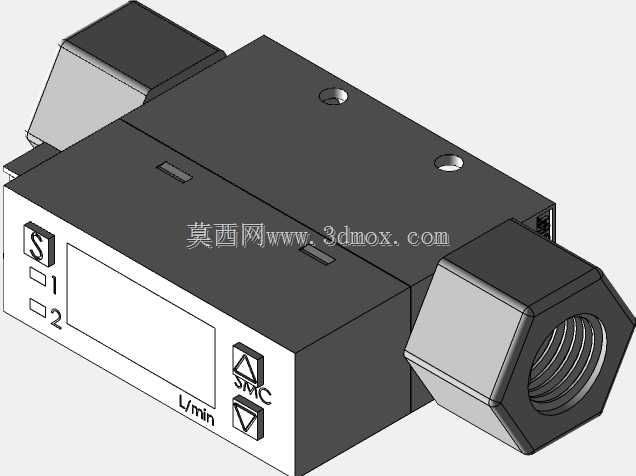

　　功能特性的结构还原上，顶面的操作按键做了凸起的结构设计，对应实际器件的参数调整功能，建模时保留了按键的按压行程空间，还原了器件的操作交互逻辑；侧面的标识区域包含了耐压参数、流向标记、认证标识的结构细节，完全匹配实物的外观特征。流道内部的结构做了等效还原，虽然没有完全复刻内部的传感核心结构，但流道的通径、接口的螺纹深度、密封面的位置都严格按照实物尺寸建模，确保在做管路装配干涉检查时，能够准确判断器件与周边管路、阀件的位置关系，避免实际装配时出现空间冲突。

　　在做设备选型的三维装配验证时，这款模型可以直接导入整机的装配体中，模拟实际安装后的空间占用情况，核对接线端的线缆弯折半径是否充足、数显屏是否会被周边结构件遮挡、两端管路连接后是否会与其他部件产生干涉。不同于单纯的外观示意模型，这个结构模型的所有安装接口尺寸、外部轮廓尺寸都与实物保持一致，能够直接用于工程设计阶段的布局校核，减少后期实物安装时的整改工作量。对于气动系统设计人员来说，这类流量开关的选型往往需要结合管路的通径、安装空间的大小、信号输出的方式综合判断，精准的三维模型能够在设计阶段就完成空间匹配的验证，避免选型后出现安装空间不足的问题。
