嵌入式数显温湿度检测模块结构设计

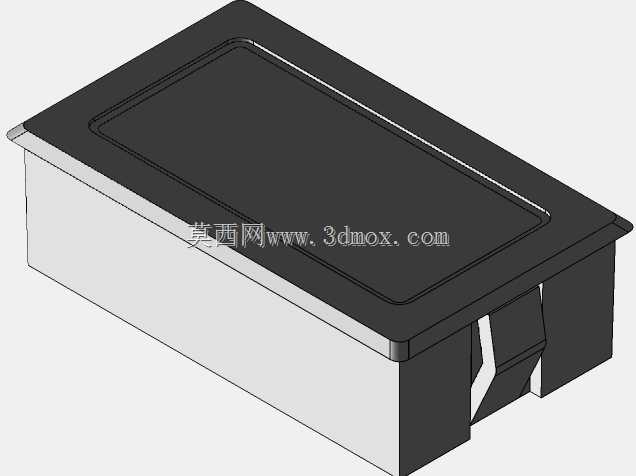

　　做嵌入式数显温湿度模块的结构设计，首先要锚定实际安装场景的边界约束，这类模块大多用在机柜内部、恒温恒湿箱内壁、小型仓储格、宠物饲养箱、实验器材舱这类需要就地显示环境参数的位置，不需要额外外接显示终端，直接卡装在预留的面板开孔里就能完成安装，省去了额外的固定支架成本。从安装边界来看，这类模块采用前宽后窄的卡装结构，前面板的外轮廓尺寸要比后端嵌入部分大一圈，形成限位台阶，安装时只需要在设备面板上开出对应尺寸的矩形开孔，将模块从面板外侧推入，依靠壳体两侧的弹性卡爪就能卡在面板背面，不需要额外打螺丝固定，拆装维护的时候只需要从内侧按压卡爪就能推出模块，适配1-3mm厚度的金属、塑料、亚克力面板，通用性很强。

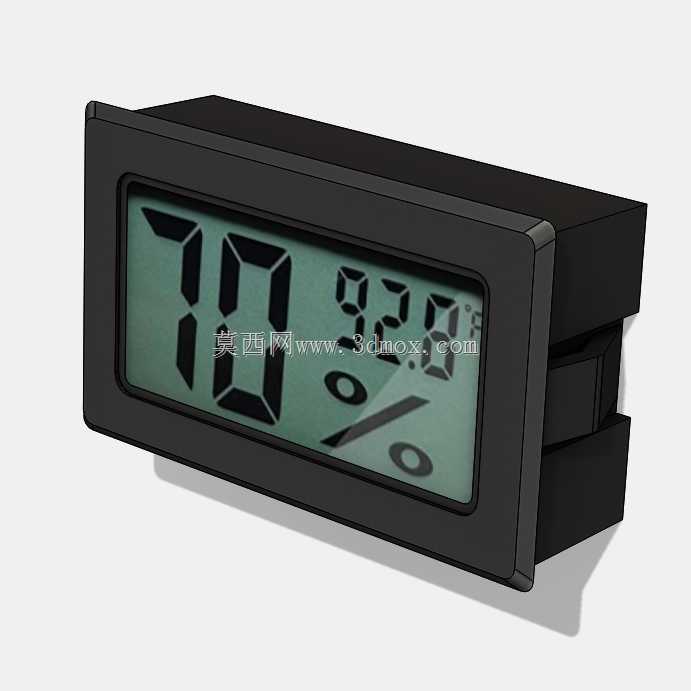

　　从功能特性来看，这款模块采用段码液晶作为显示载体，大字号区域显示当前相对湿度数值，小字号区域同步显示当前环境温度，显示对比度做了适配调整，在室内常规光照条件下不需要背光就能清晰读数，低功耗设计可以直接用常见的纽扣电池供电，不需要外接电源走线，对于没有预留供电线路的改造场景非常友好。模块的传感采集部分集成在壳体内部，进气格栅做在壳体侧面，不会被前面板遮挡，保证空气流通的同时，避免正面落灰直接堵塞传感进气通道，测量范围覆盖日常民用与常规工业场景的温湿度区间，湿度检测覆盖0到100%RH，温度检测覆盖常见的零下到零上五十摄氏度区间，满足绝大多数非极端环境的检测需求。

　　设计思路上，整个壳体采用前后壳卡扣装配结构，没有外露的螺丝孔，前面板做了细微的斜边倒角，安装后和设备面板贴合更紧密，不会出现突兀的凸起缝隙，壳体材质选用常规的ABS工程塑料，表面做细磨砂处理，不容易残留指纹和划痕，长期使用不会出现明显的外观老化。液晶屏幕的视窗部分做了略微下沉的设计，比前面板表面低0.3mm左右，避免安装擦拭的时候直接刮花液晶表面的偏光片，屏幕和前壳之间的缝隙做了密封处理，防止少量飞溅的液体顺着缝隙进入壳体内部损坏电路。内部的PCB定位柱做了十字筋位加强，既能精准固定电路板位置，避免运输震动导致电路板移位，又能减少塑料用量，降低壳体成型后的缩水风险。

　　实际选型使用的时候，需要注意模块的嵌入深度，要提前预留好面板后方的安装空间，避免和内部的其他元器件产生干涉，模块的后侧没有突出的接插件，整体厚度控制得比较紧凑，即使是内部空间局促的小型设备也能顺利安装。不同于需要外接控制器的分体式温湿度传感器，这款集成式数显模块不需要额外的通讯接线，装上电池就能直接工作，对于只需要就地显示参数、不需要远程传输数据的场景来说，能大幅简化布线工作量，降低整体设备的成本。在结构建模的时候，要重点关注卡爪的弹性变形量，卡爪的倾斜角度和厚度要经过反复校核，保证推入安装的时候不需要太大的按压力量，安装到位后又能提供足够的卡紧力，不会因为设备运行的震动出现松脱掉落的情况，前面板的限位台阶平面要做平面度管控，保证安装后和被安装面板之间贴合均匀，没有明显的缝隙影响外观。
