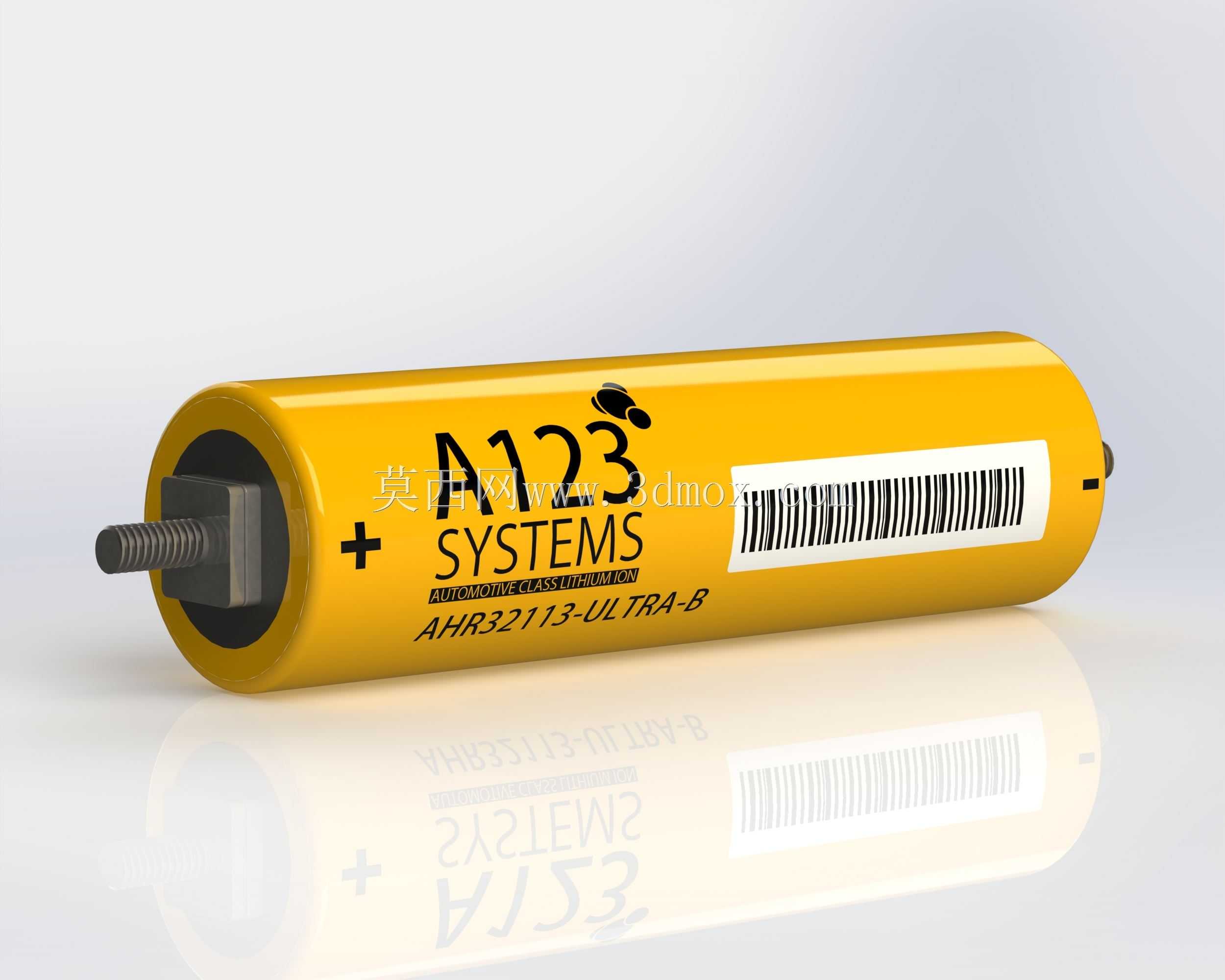

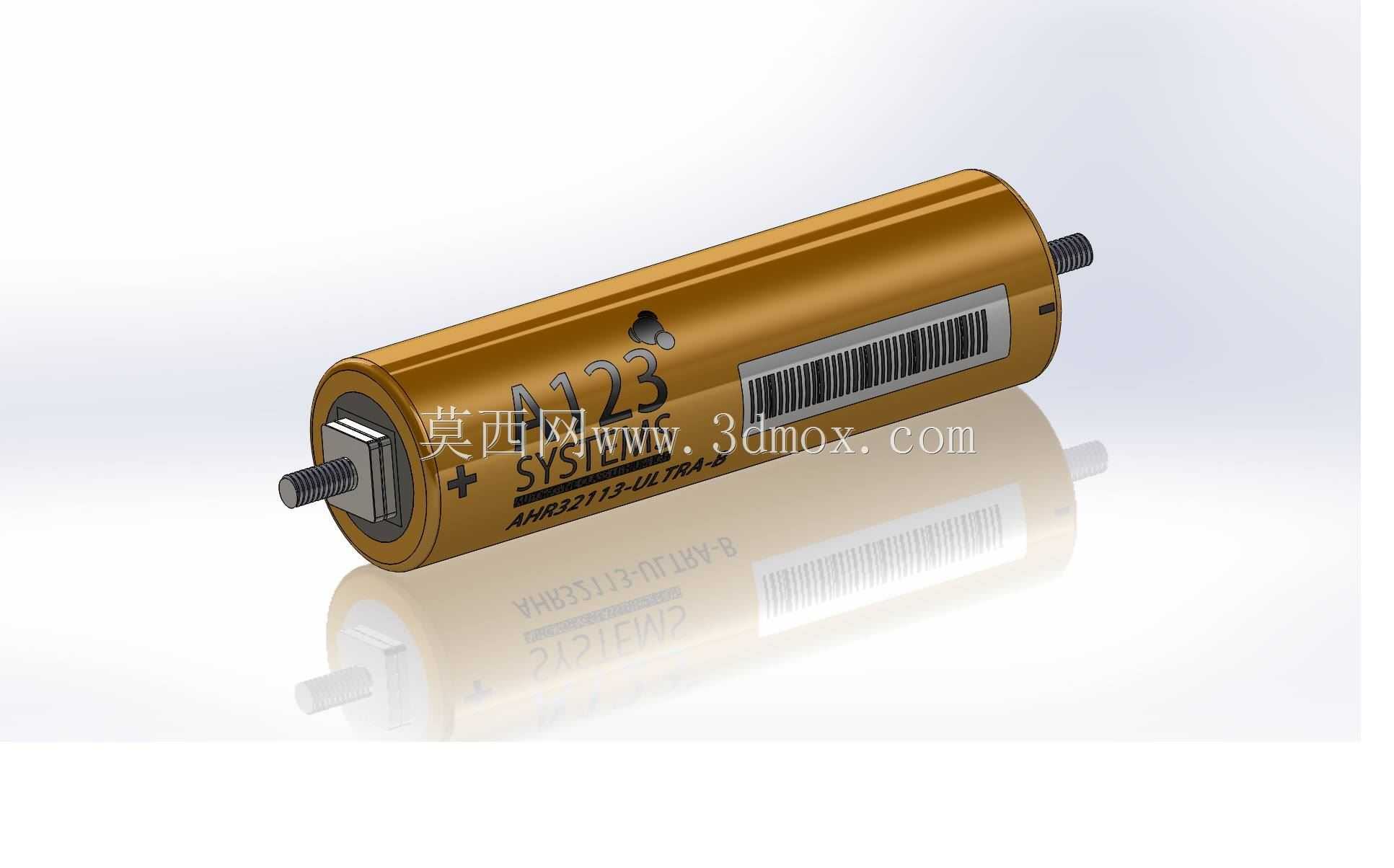

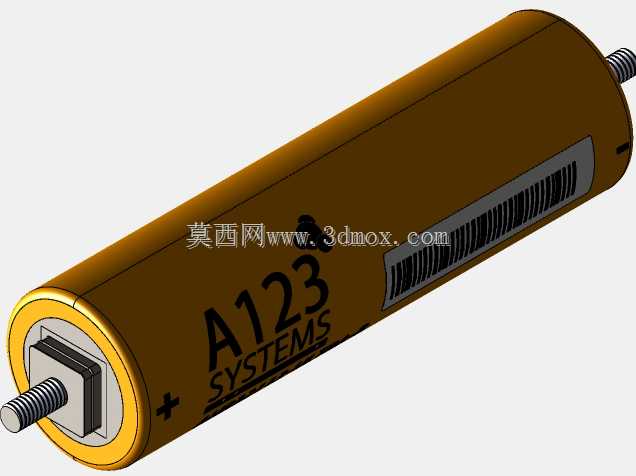

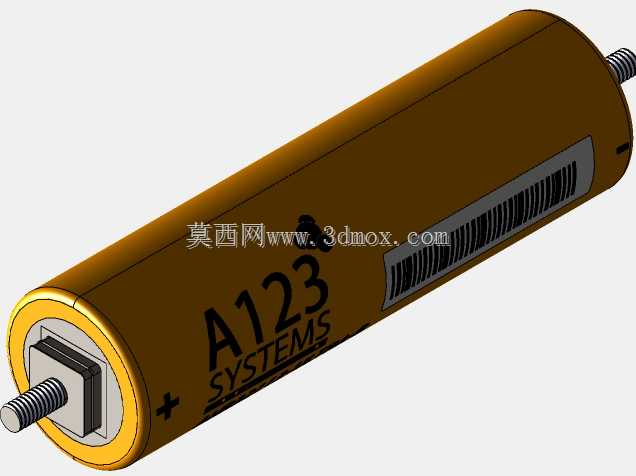

A123 AHR32113磷酸铁锂动力电芯三维结构

　　这款圆柱型磷酸铁锂电芯的三维结构还原，完全围绕动力与储能场景的实际装配需求搭建，日常做动力电池包集成、便携储能设备结构设计、低速电动载具动力系统匹配时，都可以直接调用该模型做干涉校验与布局排布，不用再反复测绘实物调整尺寸公差。从结构设计逻辑来看，模型完整复现了电芯本体的所有装配特征：外壳采用薄壁圆柱钢壳结构，表面预留的标签贴附区域做了微凹的限位处理，避免标签粘贴后凸起超出电芯外径，在成组堆叠时产生额外间隙；两端的极柱采用外螺纹结构，正负极做了明确的结构区分，正极极柱带有定位凸台，负极极柱端面做了防呆倒角，装配时可以快速识别极性，降低接反的风险。

　　极柱与外壳的衔接位置还原了密封铆接结构，做结构强度仿真时可以直接提取该部位的连接特征，模拟振动工况下的连接可靠性，不用额外简化处理连接面。从安装边界来看，电芯的圆柱外径、整体长度、极柱伸出长度、螺纹规格都完全匹配实物的装配尺寸，在做电池包成组设计时，可以直接基于该模型排布电芯间距，预留绝缘片、汇流排的安装空间，极柱的螺纹深度也做了精准还原，选型汇流排的固定螺丝长度时可以直接参考模型尺寸，避免出现螺丝拧入过深顶到电芯内部结构、或是拧入深度不足导致接触电阻过大的问题。

　　外壳表面的条码区域做了凹陷处理，实际生产中该位置用于喷印追溯码，做生产线工装设计时，可以基于该特征定位扫码工位的识别位置，也可以适配电芯夹持工装的定位凸点，避免夹持时刮花表面标识。在实际应用场景中，这类高倍率磷酸铁锂电芯常被用于电动工具、低速电动滑板、便携储能电源、小型太阳能储能系统的动力核心，做这类产品的结构设计时，调用该模型可以直接完成电池仓的尺寸匹配，校验仓体与电芯的间隙是否满足绝缘要求，极柱与仓内保护板的安全距离是否符合安规标准。

　　模型同时还原了电芯底部的绝缘垫片结构，成组堆叠时底部的绝缘间隙可以直接参考模型的垫片厚度计算，不用额外叠加绝缘件的尺寸余量，两端极柱的导电接触面做了平面度的特征还原，做热仿真分析时，可以直接基于接触面的面积计算汇流排的载流能力，评估大电流放电时的温升情况。不同于常规的圆柱锂电芯，这款动力型磷酸铁锂电芯的极柱采用螺栓式连接结构，相比焊接式极柱更适合需要频繁拆装的测试场景、或是小批量定制化的电池包产品，模型中还原了极柱根部的密封胶圈结构，做防水型电池包设计时，可以基于该结构评估IP防护等级的实现路径，确认外接密封结构的压缩量是否满足防水要求。在做结构强度校核时，模型的外壳壁厚、端盖压合位置的特征都可以直接导入仿真软件，模拟电芯受到挤压、冲击时的形变情况，评估电池包外壳的防护结构是否能给电芯提供足够的保护，避免外力冲击导致电芯内部短路。另外，电芯表面的极性标识做了凸起的结构特征，不仅是印刷标识，实际生产中该凸起结构可以配合自动化装配线的视觉定位系统，快速识别电芯的安装方向，做自动化产线的工装设计时，可以直接抓取该特征做定位基准，提升装配的准确率。
