可插拔三路接线端子结构设计

　　在低压电控柜、小型电源模块、工业控制板卡的布线环节里，接线端子是实现导线快速分接、回路可靠连通的基础连接件，这款可插拔三路接线端子，正是针对小空间内多回路导线接驳需求开发的结构件。从实际使用场景来看，这类端子常被用在开关电源输出端、PLC输入输出端子排旁、小型变压器二次侧出线位置，用来替代传统的螺丝直拧导线的接线方式，既可以避免多股导线拧接时的散丝、虚接问题，也能在设备检修、模块更换时实现快速插拔，不用反复松拧接线螺丝，大幅缩短现场布线与维护的耗时。

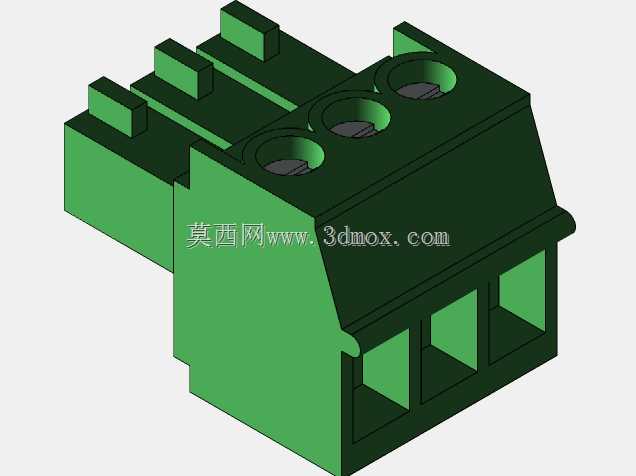

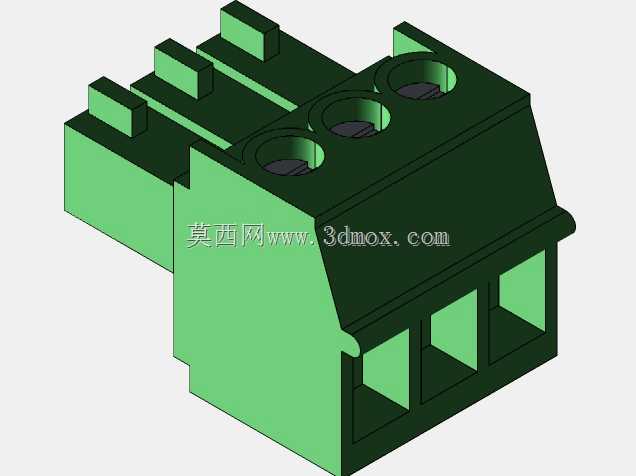

　　从功能特性上看，这款端子采用三路独立接线位设计，每个接线位对应独立的螺丝锁紧结构，顶部的三个沉孔就是锁紧螺丝的安装位，导线插入端子内部的导电腔后，拧紧顶部螺丝即可将导线线芯牢牢压在导电铜件上，保证接触电阻稳定，不会因为设备运行时的振动出现松脱。端子采用插拔式结构，公端与母端对插后即可实现回路连通，插拔时带有明确的到位阻尼感，不会因为轻微拉扯就出现接插断开的情况，同时端子侧边的定位凸台结构，能在插拔过程中起到导向作用，避免插反、插偏导致的内部导电件变形。

　　设计过程中，首先考虑的是绝缘壳体的材料选型，壳体采用工程塑料注塑成型，具备足够的绝缘强度与耐温性能，能满足常规工业场景下的电气绝缘要求，避免相邻接线位之间出现爬电、击穿问题。结构布局上，三个接线位采用等间距排布，既符合常规导线接线的操作空间要求，也能匹配市面上通用的插拔式端子安装孔位，方便用户直接替换同规格的老旧端子。壳体的外形做了倒角处理，没有尖锐的棱角，避免装配过程中划伤操作人员的手部，同时底部的插接口做了防呆设计，不同极性的插接位做了结构差异化处理，从根源上避免反插导致的电源短路问题。

　　从安装边界来看，这款端子的整体外形紧凑，三个接线位的总宽度适配常规35mm标准导轨安装的间距要求，也可以直接通过螺丝固定在PCB板或者设备绝缘安装板上，安装孔位的位置预留了足够的螺丝操作空间，不用特殊工具就能完成固定。每个接线位的导线容纳空间适配常规0.5-2.5平方毫米的多股铜芯导线，能满足大部分低压控制回路、小功率电源回路的载流要求，锁紧螺丝的行程经过反复校核，既能保证足够的压紧力，也不会因为拧得过深压断线芯。端子的插拔配合间隙控制在合理范围内，既不会因为间隙过大导致接触不良，也不会因为间隙过小导致插拔力过大，不方便现场操作。

　　在实际选型应用中，这类端子需要根据回路的额定电流、额定电压来匹配对应的导电件规格，这款三路端子的导电件采用高导电率的铜材冲压成型，表面做了镀锡处理，既能抗氧化，也能降低接触电阻，避免长期运行时出现接头发热的问题。壳体的壁厚经过强度校核，在常规的接线拧紧力矩下不会出现开裂、变形，同时材料具备一定的韧性，在低温环境下也不会因为脆化导致壳体碎裂。对于结构设计人员来说，在做电控设备的布线设计时，选用这类可插拔端子，能将设备内部的固定布线与可拆卸模块的布线做快速分离，在设备出厂测试、现场安装、后期维护时，都能大幅提升接线效率，减少接线错误的概率。
