红色绝缘M3.5叉形压接接线端子

　　在低压电气柜二次回路布线、小型机电设备内部接线、消费电子电源接驳这类场景里，叉形绝缘压接端子是出现频率极高的连接件，这次建模的这款M3.5规格红色绝缘叉形端子，适配的导线截面积覆盖0.5mm²到1.5mm²区间，对应美标线规22AWG到16AWG的导线，是小功率信号回路、控制回路接线的常用规格。

　　从实际使用的角度看，这类端子的核心作用是实现多股软导线与接线螺柱的可靠压接，避免导线散丝、虚接，外层的乙烯基绝缘护套一方面可以防止相邻接线点之间的短路，另一方面也能在接线操作时避免导体裸露带来的触电风险，红色的绝缘层通常在电气布线规范里对应交流回路的相线标识，方便后期运维时快速识别线路属性。

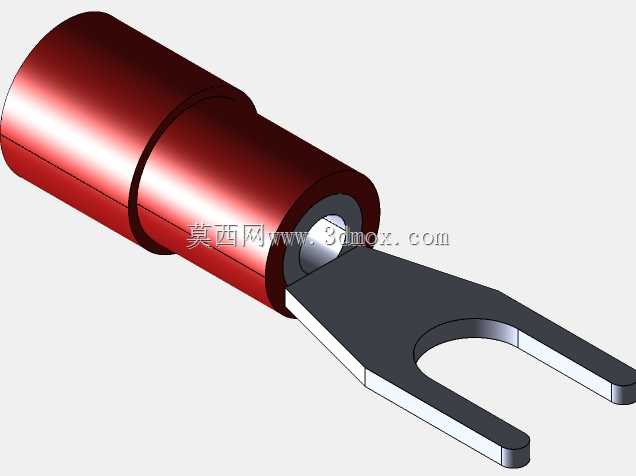

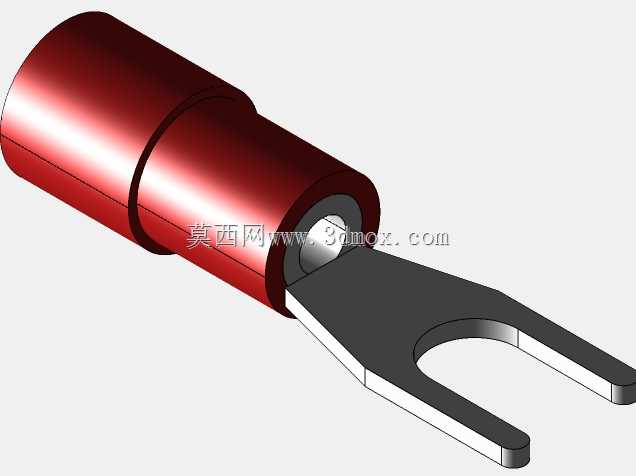

　　建模过程是对照实物零件的测绘尺寸完成的，首先确定的是叉形接片的核心安装边界：叉口的开口尺寸适配M3.5规格的接线螺栓，叉片的厚度、整体宽度都严格匹配实物的冲压成型尺寸，保证安装时叉口能顺利卡入螺栓杆部，接片平面能和接线端子排、设备接线柱的接触面完全贴合，不会出现尺寸干涉导致的压接不实问题。压接筒部分的内径尺寸做了分段适配，因为要覆盖0.5到1.5平方的导线，压接筒的内壁长度、壁厚都按照实际冷压端子的冲压工艺还原，压接后筒壁能均匀包裹导线线芯，不会出现压接过深切断线芯、或者压接过浅导致导线拉脱的问题。

　　外层的乙烯基绝缘护套部分，建模时还原了护套和金属接片的包覆位置，护套的端部延伸到压接筒的尾端，刚好包裹住导线绝缘层的压接区域，避免导线绝缘层和金属压接筒之间出现裸露的间隙，护套的外表面做了细微的拔模斜度还原，和实际注塑成型的零件外观一致，红色的外观质感也匹配实物的半哑光绝缘材质效果。

　　从安装场景的适配性来说，这款端子的整体长度、叉片到护套尾部的尺寸，都适配常见的JXB系列接线端子排、小型继电器底座接线柱、开关电源的输入输出接线端，安装时不需要额外修剪端子尺寸，压接完成后直接套入M3.5螺栓，拧紧螺母即可完成固定，叉形的结构相比环形端子，在后期维护拆线时不需要完全拧下螺母，只需要松开螺母就能把端子从螺栓上取下，大幅提升柜内布线的运维效率。

　　建模时还考虑了实际装配的干涉校验：金属接片的叉口边缘做了微小的倒角还原，避免安装时刮伤接线柱的镀锡层；绝缘护套的最大外径控制在合理范围，相邻两个同规格端子并排安装在间距6mm的端子排上时，护套之间不会出现挤压变形，保证绝缘距离满足低压电气的安全要求。压接筒尾部的喇叭口结构也做了还原，导线穿入压接筒时不会被筒壁的锐边刮伤线芯，提升接线的良率。

　　在电气性能的匹配上，这个规格的端子额定载流量可以覆盖10A以内的交流或直流回路，适配控制信号传输、小功率负载供电的场景，比如PLC的输入输出回路接线、小型电磁阀的供电接线、面板指示灯的线路连接，都可以使用这款端子，相比直接把导线拧在螺栓上的接线方式，压接端子后的连接抗振动性能更好，设备在运输、运行过程中出现振动时，导线不会轻易松脱，线路连接的长期可靠性更高。

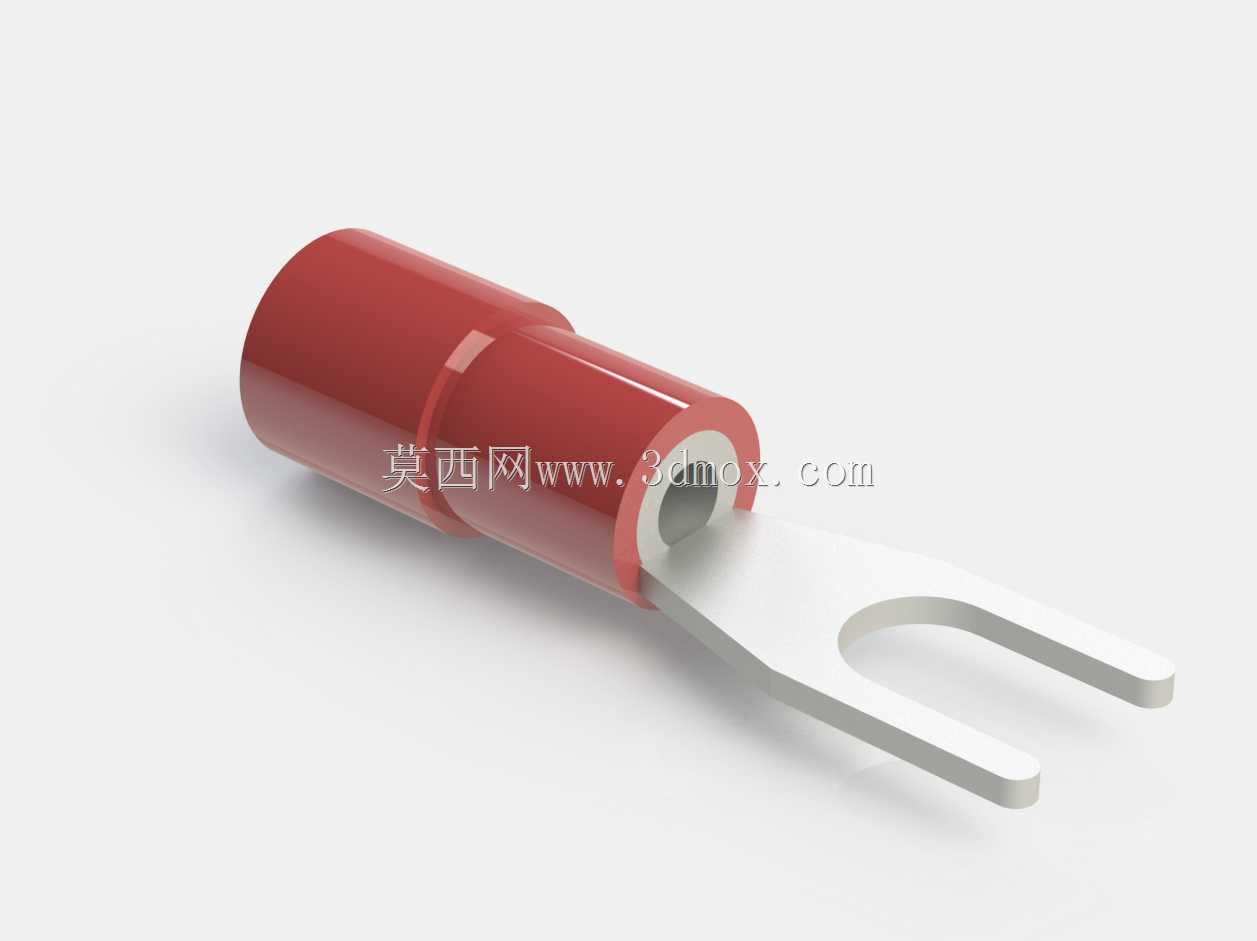

　　从三维建模的细节还原度来说，金属叉片部分的表面做了镀锡层的质感还原，边缘的冲压圆角、压接筒上的压接定位点都和实物一致，绝缘护套部分的材质透明度、颜色饱和度也对照实物调整，不管是用于设备布线的装配仿真、还是做电气柜的布线工艺演示，这个模型都能直接调用，不需要额外调整尺寸参数。
