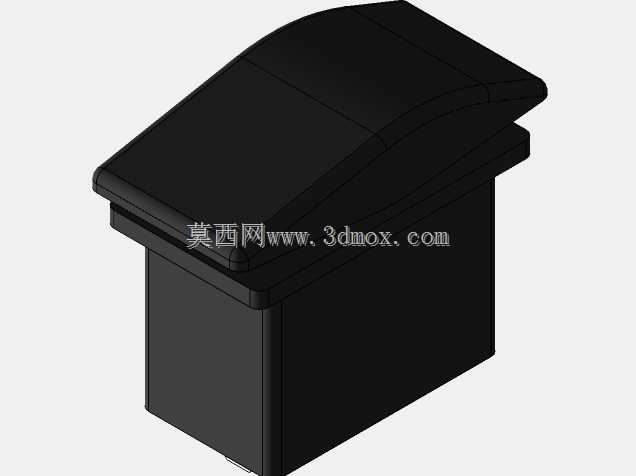

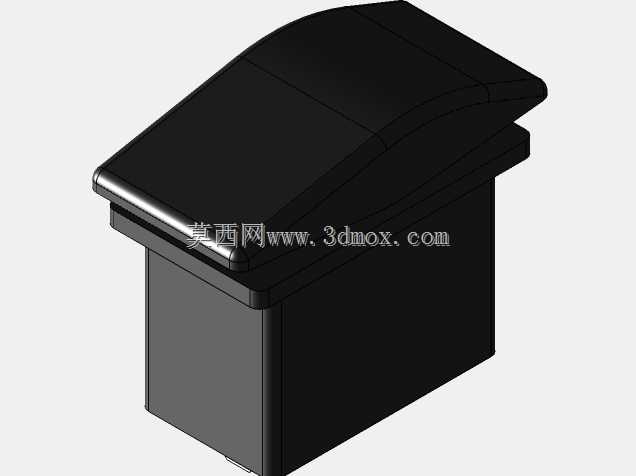

三档位摇臂式车用翘板控制开关

　　这类三档位翘板结构的控制开关，在车载低压电控回路里的应用场景非常广泛，不管是工程作业车辆的附加功能电控单元，还是改装乘用车辆的外设供电控制，亦或是特种作业设备的小功率回路通断控制，都能见到这类结构开关的身影。不同于常见的两档通断开关，ON-OFF-ON的三档位结构，能够在单开关点位实现两路独立回路的分别控制，中间档位为全断开状态，拨向两侧时分别接通对应回路，不需要额外增设切换继电器就能实现简单的双路功能切换，在空间有限的车辆中控安装位上，能有效减少开孔数量，压缩电控元件的布置空间。

　　从实际使用的功能特性来看，这类开关的拨杆采用弧形翘臂结构，拨动手感带有清晰的档位顿挫，操作人员在驾驶位盲操作时，不需要目视确认就能通过触感判断当前所处档位，避免行车过程中分散注意力。开关的外壳采用阻燃级工程塑料注塑成型，表面做了哑光磨砂处理，既可以避免长期使用后表面残留指纹油污影响外观，也能在车载环境的高低温交变工况下保持结构强度，不会因为夏季车内高温出现壳体变形、档位卡滞的问题。开关下部的插接端采用标准插片式接线结构，和车载线束的通用接插件直接匹配，接线时不需要额外焊接，只需要将对应线序的插片压接到位就能完成装配，后期维护更换时也能快速拔插，不需要拆解整段线束。

　　在设计思路上，这款开关的结构做了针对性的车载适配优化，上部的翘臂按压面做了符合人体工学的弧度设计，拨动手程控制在合理区间，既不会因为行程过短导致误触碰，也不会因为行程过长增加操作力度。翘臂和底座的配合位置做了多层阶梯式的挡边结构，能够阻挡日常使用中泼溅的液体、灰尘进入开关内部，避免触点因为积尘或者受潮出现接触不良的问题。内部的触点组件采用银合金材质，相比普通铜质触点，在频繁通断的工况下抗电弧烧蚀能力更强，能够适配车载12V/24V低压回路下的小功率负载通断需求，长期使用也不会出现触点氧化导致的接触电阻过大问题。开关内部的档位定位结构采用弹性钢珠配合定位凹槽的结构，每个档位都有明确的锁定感，不会因为车辆行驶过程中的振动出现档位自行偏移、误接通回路的问题。

　　从安装边界的尺寸来看，这款开关采用行业通用的标准开孔尺寸，适配绝大多数车辆中控面板、设备操作面板的预留安装位，安装时只需要将开关主体从面板正面推入开孔，下部的弹性卡扣会自动卡紧面板背面，不需要额外加装固定螺丝，装配效率很高。开关本体的下部插接端突出面板的长度经过优化，不会和面板后方的线束、加强筋产生干涉，即使是厚度较薄的塑料面板也能稳定固定。翘臂上部的操作面和安装面板表面基本齐平，不会突出过多导致过往物品误碰，也不会凹陷过深导致操作不便。在实际选型装配时，需要注意匹配对应回路的额定负载电流，这类开关一般用于控制小功率的外设回路，比如车载辅助灯光、USB供电模块、小型电控气阀这类负载，如果是大功率负载则需要搭配继电器使用，避免大电流通过开关触点造成过热烧蚀。在三维建模过程中，这类开关的模型需要重点还原卡扣位置、插片间距、翘臂摆动角度这些关键装配尺寸，确保在做面板开孔设计、线束布置干涉检查时，模型能够提供准确的尺寸参考，避免实际装配时出现开孔尺寸不匹配、开关无法卡紧、和周边元件干涉的问题。
