工业用三相异步电机整机结构三维建模

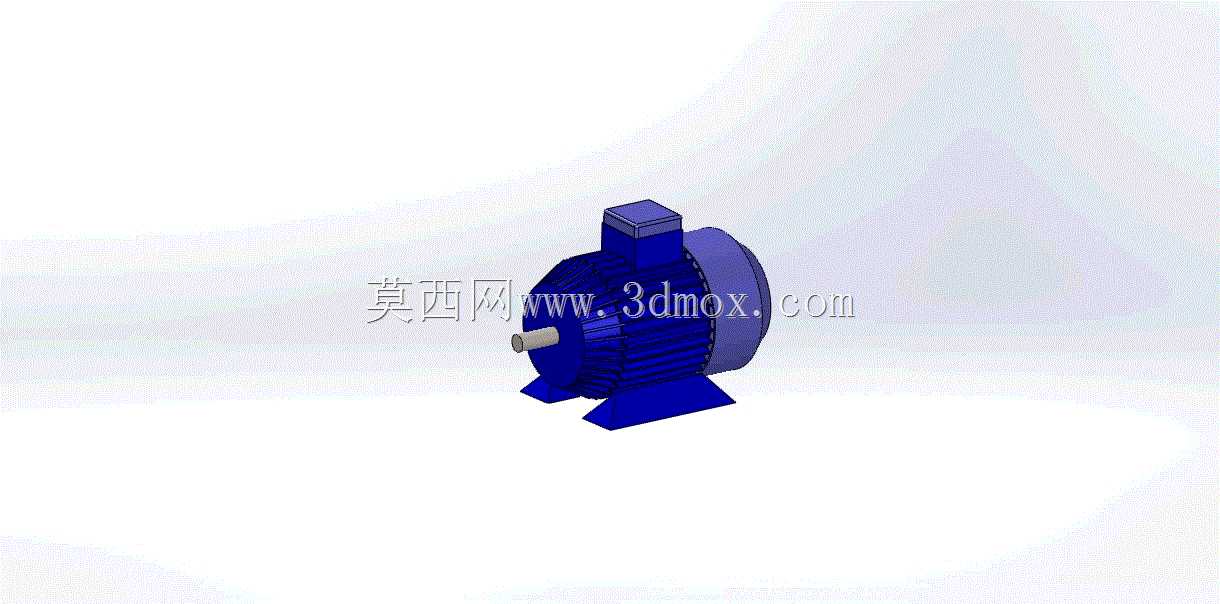

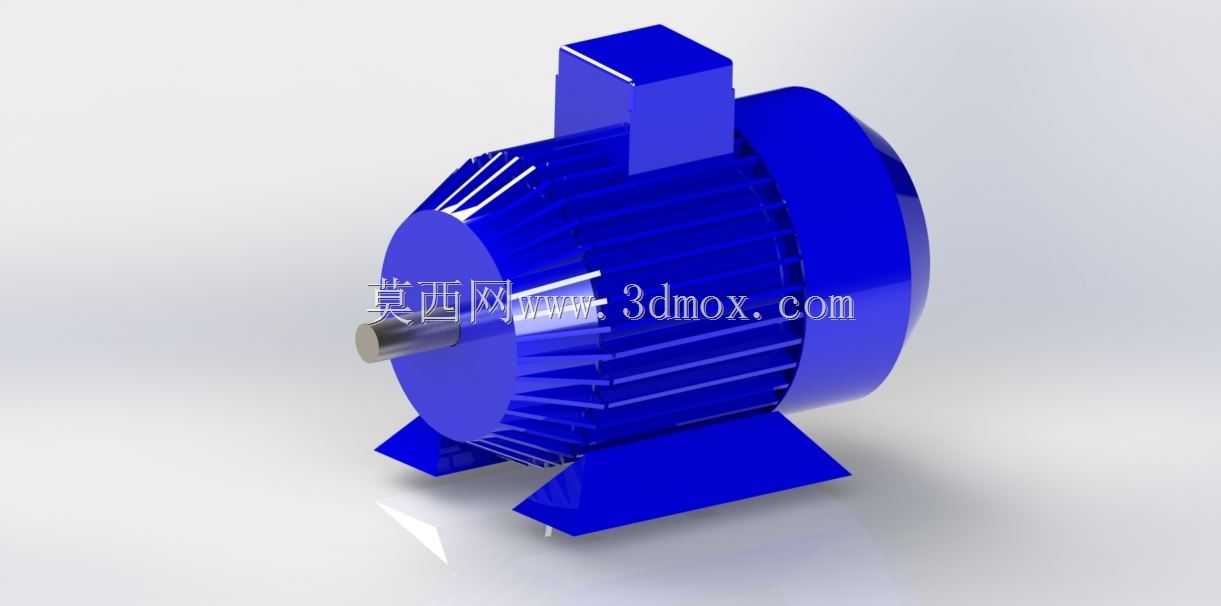

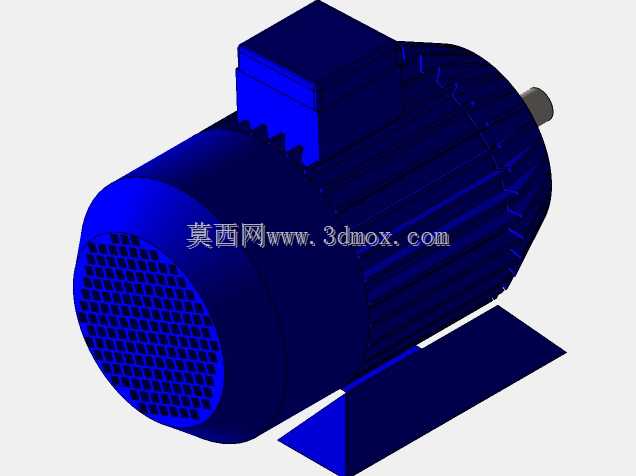

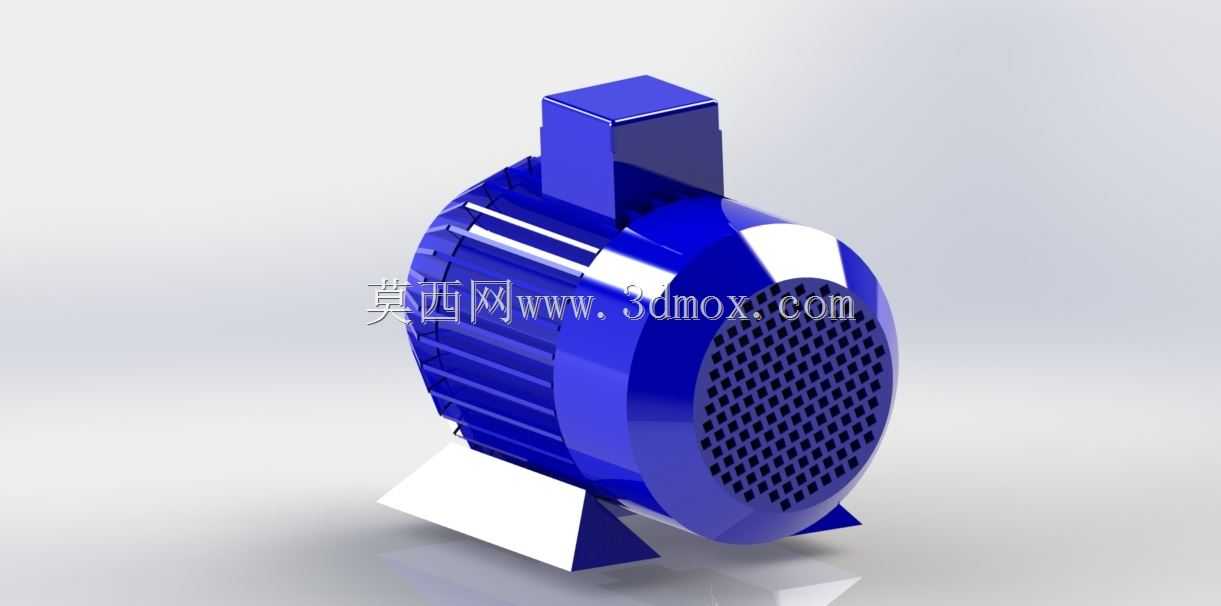

　　在工业传动系统的设计环节中，电机作为核心动力输出部件，其三维模型的精度直接影响后续设备布局、干涉检查以及装配工艺的合理性。这款电机模型完整还原了鼠笼式三相异步电动机的全装配结构，覆盖从定子壳体、散热筋结构、前端盖、输出轴、接线盒到底部安装脚座的全部细节，可直接用于生产线设备的动力单元选型匹配、设备整体布局仿真以及装配工艺验证工作。

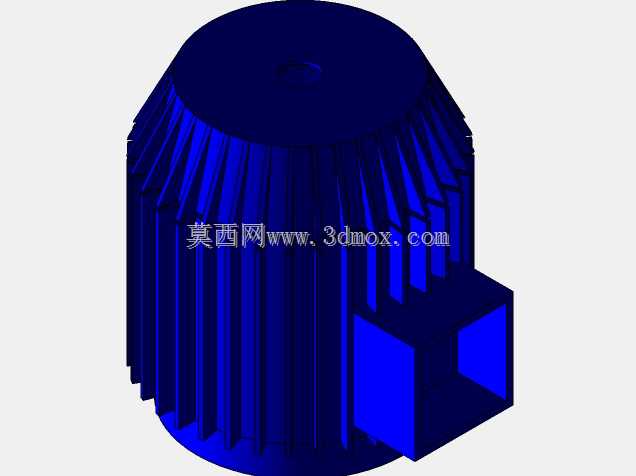

　　从实际应用场景来看，这类电机广泛覆盖通用工业传动领域，可配套用于输送机驱动、机床主轴进给、风机泵类动力输入、自动化生产线工位动力输出等场景，是离散制造业中应用占比最高的动力部件之一。模型在设计过程中完全遵循实际量产电机的结构逻辑：壳体外部的轴向散热筋采用等间距排布，筋条高度与厚度比例参考Y系列通用电机的散热设计规范，能够在三维仿真中准确还原电机运行时的散热风道走向，方便设计人员在做设备整体热仿真时预留足够的散热空间，避免因周边部件遮挡散热筋导致电机运行过热的问题。

　　接线盒部分的建模还原了顶部独立腔体的结构，腔体与主壳体之间的密封面、接线端子安装位、盒盖的固定卡扣结构都做了等比例还原，在做电气布线设计时，可以直接在模型上规划电缆进线角度、格兰头安装位置，避免实际装配时出现电缆弯折半径不足、接线盒与周边机架结构干涉的问题。输出轴部分还原了标准轴伸端的键槽结构，轴径尺寸、键槽宽度深度都符合通用工业电机的安装标准，设计人员在配套联轴器、带轮或者减速机输入轴时，可以直接匹配标准件模型，不需要反复核对安装接口尺寸。

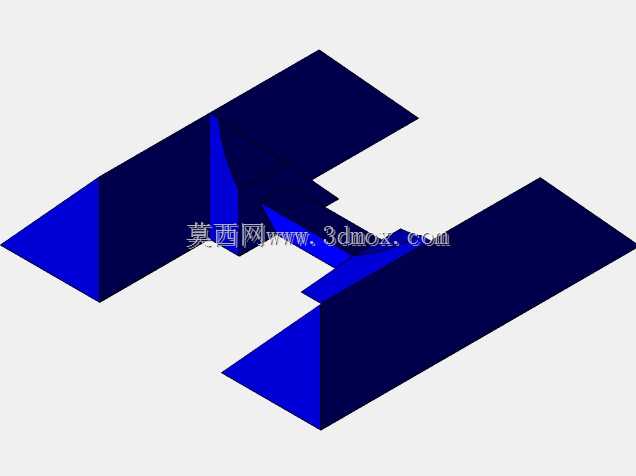

　　底部的安装脚座是设备布局时需要重点关注的安装边界，模型中脚座的安装孔中心距、孔位直径、脚座底面到轴中心的中心高都严格遵循通用电机的安装尺寸规范，在做设备机架设计时，可以直接以脚座安装孔位为基准设计机架的安装面，提前预留固定螺栓的操作空间，避免出现安装孔位错位、螺栓扳手空间不足的问题。端盖部分的建模还原了轴承室的配合结构、端盖与壳体的止口定位结构，能够直观展示电机的装配层级关系，在做装配工艺仿真时，可以模拟端盖压装、轴承装配的完整流程，验证装配路径是否存在干涉。

　　从结构设计的细节来看，模型中所有部件的配合公差都参考实际电机的装配要求做了预留，比如定子与端盖的止口配合间隙、轴承与轴的过盈配合量、输出轴的轴向窜动间隙都在模型结构中有所体现，设计人员可以直接基于这个模型做公差分析，验证不同加工精度下的装配可行性。散热筋的排布方向完全平行于电机输出轴的轴向，这种设计既符合实际电机的散热气流走向，也在建模时优化了曲面过渡结构，避免出现应力集中的锐角结构，和实际铸件的工艺结构保持一致。

　　在设备整体布局设计中，这款模型可以直接导入各类三维装配环境，用来校验电机与周边传动部件、防护壳体、管线的位置关系：比如在设计皮带传动机构时，可以通过模型直接测量电机轴与从动轴的中心距，确认皮带长度与张紧机构的调节范围；在设计设备防护外罩时，可以基于电机的最大外轮廓尺寸预留足够的安装与维护空间，确保后期电机检修时不需要拆解周边过多部件。接线盒的朝向在模型中采用顶部居中布置，这也是工业场景中最常用的接线方向，能够适配电缆从上方、侧方进线的不同布线需求，设计人员也可以根据实际项目需求调整接线盒的旋转角度，匹配不同的布线方向要求。

　　另外，模型中输出轴的轴肩定位结构、轴承的安装位、油封的安装槽都做了精准还原，能够帮助初级设计人员快速理解通用工业电机的内部装配逻辑，掌握动力部件与周边结构的匹配设计要点，避免在选型和布局时出现安装接口不匹配、维护空间不足等常见设计问题。
