RA2450-D06反并联晶闸管零开关固态继电器

　　在工业自动化控制回路的搭建过程中，固态继电器是实现弱电控制强电、无触点通断的核心元件，这款反并联晶闸管输出的零开关固态继电器，是目前工业场景中应用覆盖范围极广的SSR品类，从生产线的温控回路、电机软启停控制，到照明系统通断、电力电容投切，再到各类需要频繁通断的阻性、感性负载控制场景，都能看到这类元件的应用。不同于传统电磁式继电器存在机械触点磨损、拉弧、响应速度慢的问题，这类固态继电器依靠半导体器件实现电路通断，没有可动机械结构，在高频通断工况下的使用寿命远高于传统继电器，同时零开关的特性可以让器件在交流电压过零点附近完成通断动作，大幅降低通断瞬间产生的浪涌电流与电磁干扰，减少对周边控制回路的信号影响，也能降低负载侧的电流冲击，延长加热管、小型电机这类负载的实际使用寿命。

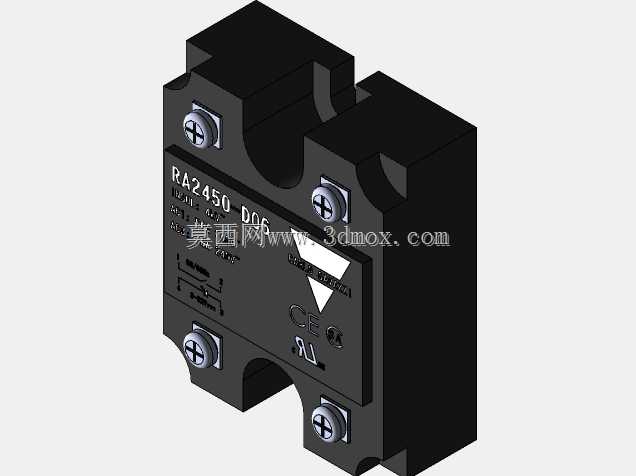

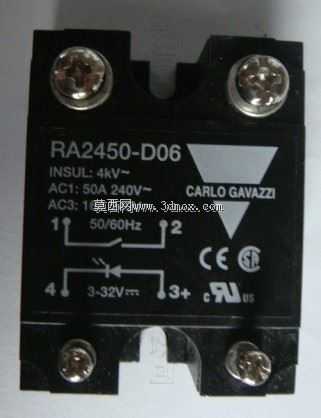

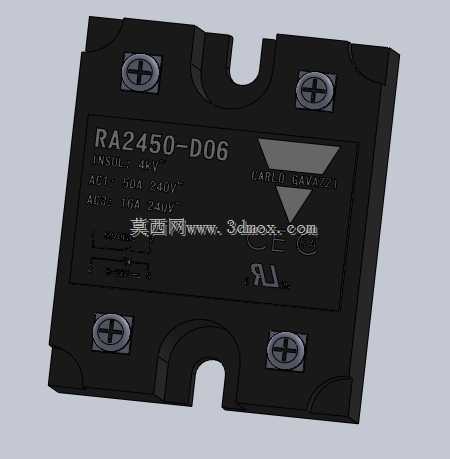

　　从结构设计的角度来看，这款继电器采用了紧凑型的方块式封装，整体外形规整，外壳采用阻燃耐高温的工程塑料材质，适配工业现场复杂的温湿度环境，底部预留的散热贴合面标注了导热硅脂使用提示，安装时需要在贴合面均匀涂抹导热硅脂，降低器件与散热片之间的热阻，保证大电流工况下的热量可以顺利导出，避免晶闸管结温过高导致的器件损坏。器件的主回路接线端采用M5规格的螺丝端子，可适配多规格的接线端子压接，控制回路端采用M3规格的螺丝端子，强弱电端子的排布间距符合安规要求，避免接线后出现爬电距离不足的问题。

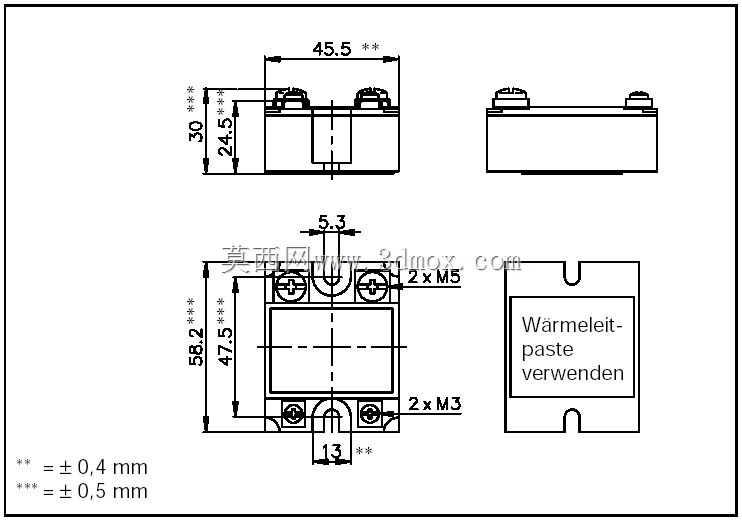

　　从安装尺寸边界来看，这款器件的主体长度为45.5mm，主体宽度为30mm，安装孔位的中心距长度方向为47.5mm，宽度方向为24.5mm，整体安装孔位的定位公差控制在±0.4mm范围内，其余外形尺寸公差控制在±0.5mm范围内，底部的定位凸台宽度为5.3mm，下方的固定卡槽宽度为13mm，既可以通过螺丝穿过安装孔固定在散热片或安装板上，也可以适配标准导轨的卡扣安装需求，在电控柜内排布时，器件之间预留足够的散热间隙即可，不需要额外预留过大的操作空间，能够有效节省电控柜的内部安装空间。在进行三维建模与设备选型时，需要重点关注安装孔位的定位尺寸、端子的接线操作空间，以及器件下方的散热空间预留，不能因为追求柜体紧凑而忽略散热需求，同时要注意主回路与控制回路的走线间距，避免强电干扰弱电控制信号。

　　这类固态继电器的输入控制端适配常规的直流控制电压，不需要额外的驱动电路，直接连接PLC的输出端口或者小型控制继电器的触点即可完成驱动，输出端可以适配交流负载的通断控制，反并联晶闸管的结构可以支持交流电流的双向导通，适配绝大多数工业交流负载的控制需求，在实际选型应用中，需要根据负载的额定电流、冲击电流大小预留足够的电流余量，避免长时间过载运行导致器件损坏，同时要根据实际负载电流大小匹配对应规格的散热片，保证器件运行时的结温在允许范围内。
