导轨式过欠压保护继电器结构设计

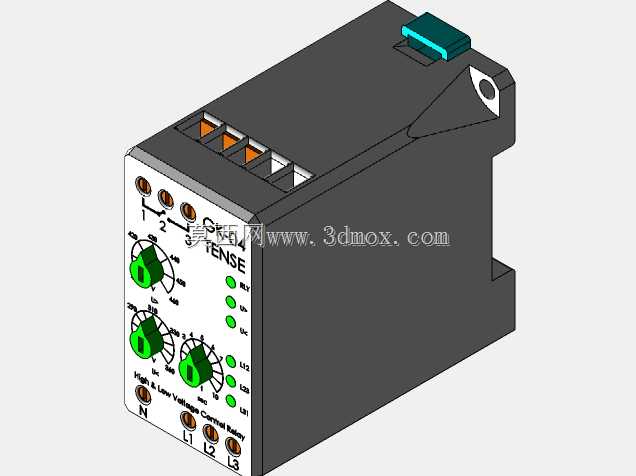

　　这款电压保护继电器的三维结构还原，完全围绕工业配电场景的实际安装与使用需求展开，日常在低压配电盘、设备控制柜、小型分布式供电回路里，这类器件承担着电压异常时快速切断回路、保护后端负载的核心作用，避免用电设备因为电网波动出现过压击穿、欠压过载烧毁的问题。从结构设计逻辑来看，整体采用标准DIN导轨安装的卡扣式壳体，背部的弹性挂扣结构做了适配35mm标准导轨的尺寸预留，安装时只需将器件上沿靠住导轨上边缘，按压下部即可完成卡装，拆卸时用一字螺丝刀撬动卡扣拨片就能快速取下，完全匹配现有配电柜体的安装习惯，不需要额外定制安装孔位。

　　壳体正面的操作区域做了分区布局，三个调节旋钮分别对应过压阈值、欠压阈值、动作延时的参数设定，旋钮周边做了清晰的刻度标识，每个调节档位都有对应的卡位反馈，调试时不需要额外查看说明书就能快速定位常用参数区间；旋钮旁排布的状态指示灯分别对应电源接通、过压触发、欠压触发、输出动作四个状态，现场运维人员隔着柜面玻璃就能快速判断器件工作状态，不需要拆柜检测。接线端子区域设置在器件上部，采用压线式螺丝端子，每个端子的接线空间预留了适配2.5平方多股铜芯线的尺寸，端子之间做了凸起的隔筋结构，避免接线时铜丝外露造成相间短路，端子旁的标识清晰标注了三相输入、零线、输出触点的接线位，防止现场接错线导致器件失效。

　　壳体顶部的手动测试拨块做了防滑纹理设计，日常运维时可以直接拨动拨块模拟保护动作，验证下游回路的分断逻辑是否正常，不需要额外搭建测试电路。从外形尺寸边界来看，整体宽度控制在3个模数的配电回路安装尺寸，和同回路的断路器、熔断器尺寸匹配，并排安装时不会出现间隙不均、干涉柜内走线的问题；壳体深度做了适配常规低压柜内安装空间的设计，不会因为器件突出过多导致柜门关合受阻，也不会和柜内的走线槽、母排出现位置冲突。器件内部的结构预留了电路板安装槽、电位器固定位、接线端子的嵌装位置，壳体上下部分的卡扣配合结构做了防呆设计，装配时不会出现上下壳装反的问题，接缝处的止口结构可以避免日常使用中灰尘、潮气进入器件内部，提升配电环境下的使用寿命。

　　在实际选型适配中，这类保护继电器可以直接替换同安装尺寸的同类型产品，不需要改动柜内的安装导轨和接线位置，三维模型完整还原了所有外部结构特征和安装接口，不管是做配电盘的布局排布仿真，还是做器件的装配干涉检查，都能直接调用模型完成空间校验，避免实际安装时出现尺寸不匹配、接线空间不足的问题。模型的细节处理上，还原了旋钮的防滑纹理、指示灯的透光区域、端子的螺丝沉孔位置、背部导轨卡扣的弹性结构特征，所有结构的尺寸比例都和实物一致，没有做夸张的艺术化处理，完全满足工程设计阶段的模型使用需求。
