欧姆龙G5V-2低信号双刀双掷继电器结构

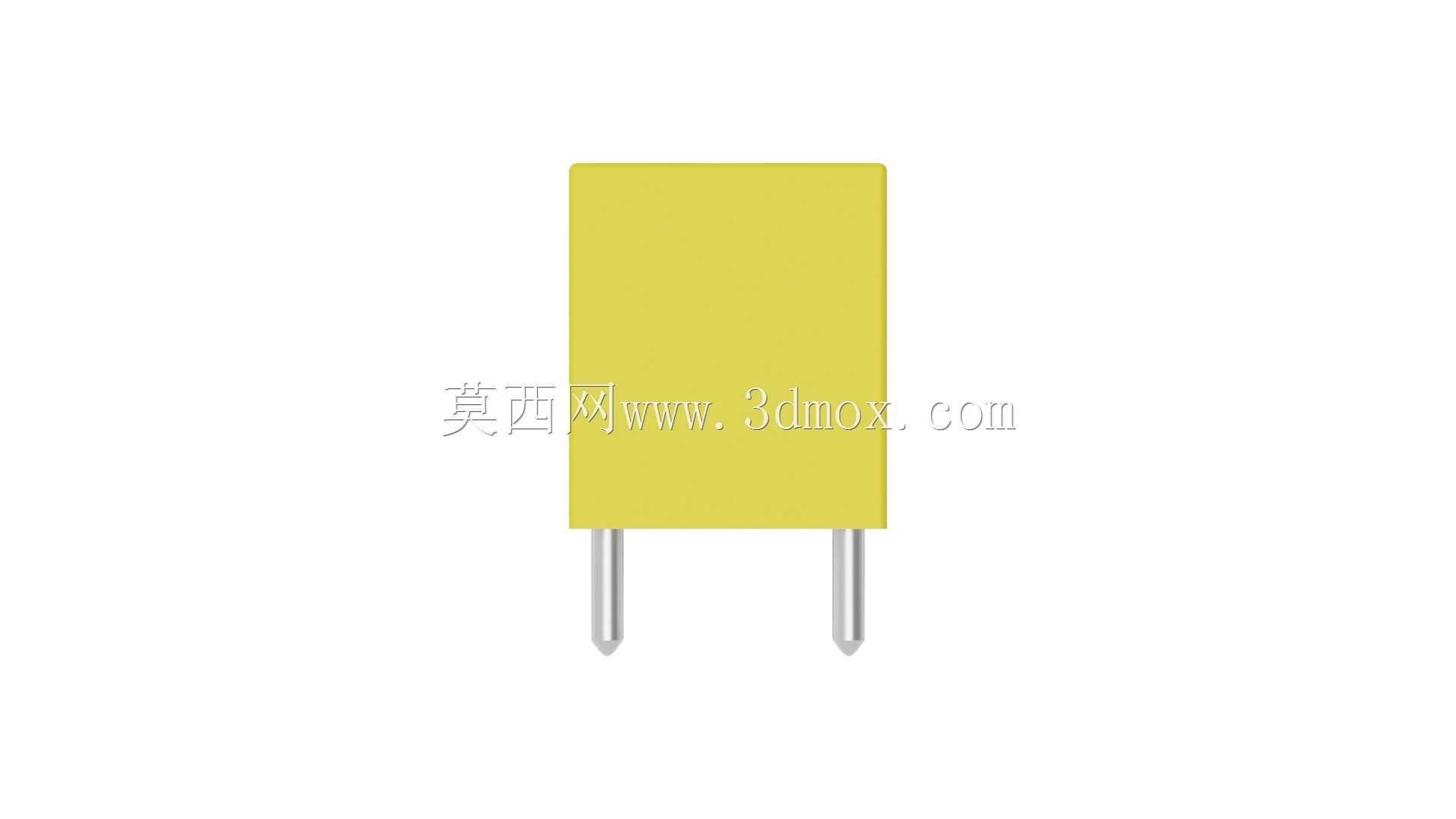

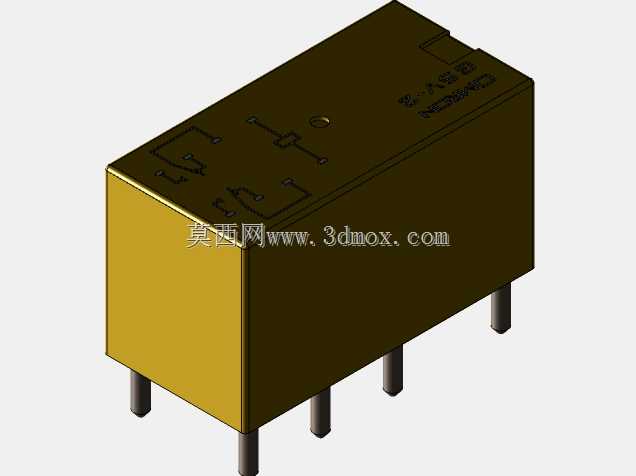

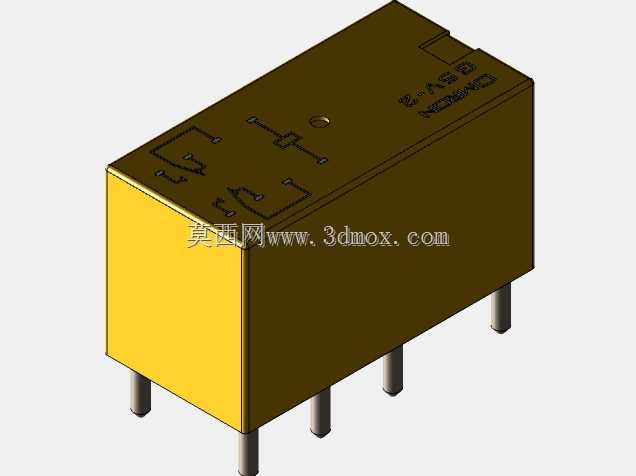

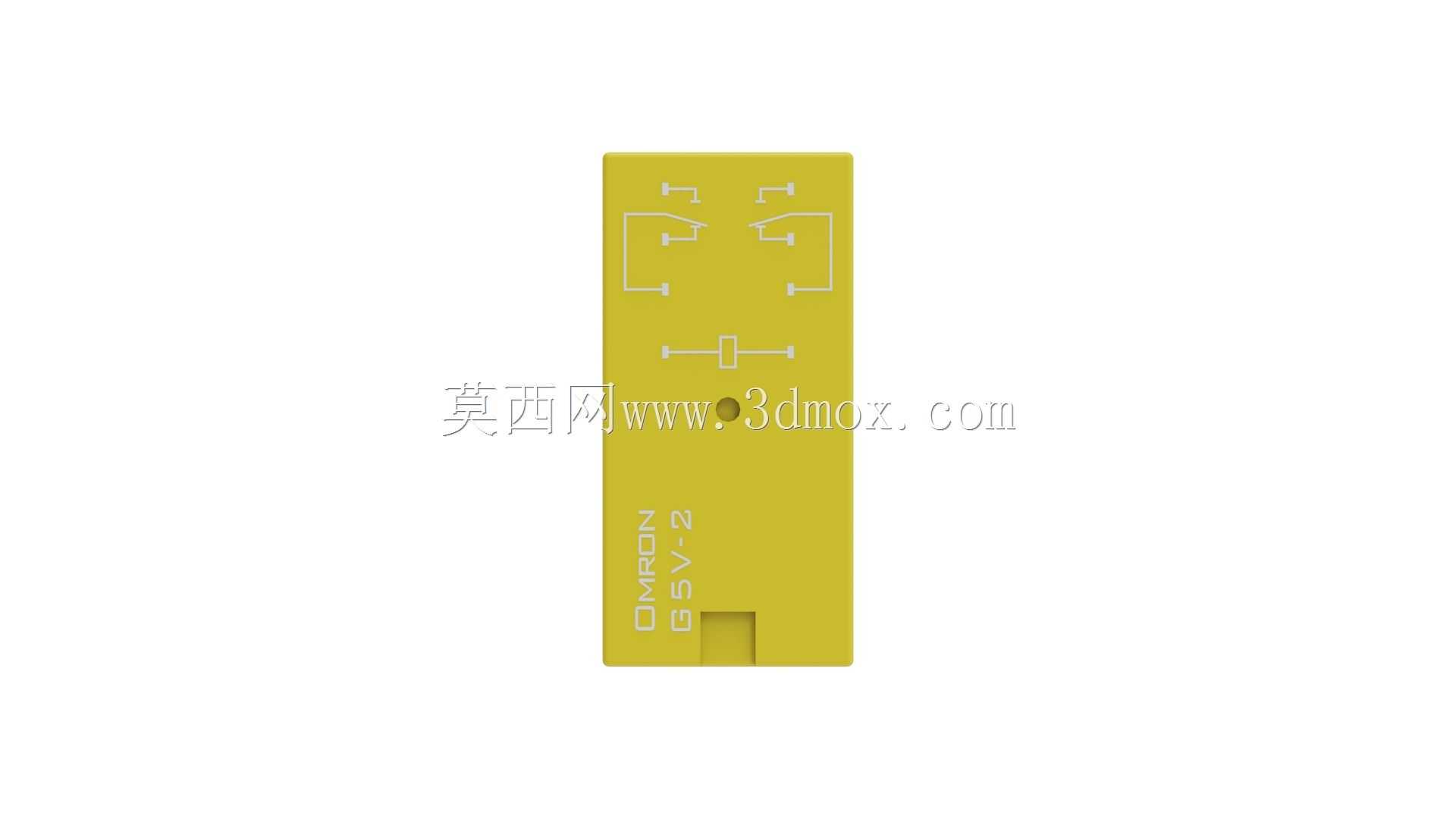

　　这款双刀双掷结构的低信号继电器，在工业控制板卡、测试测量仪器、通讯信号切换回路里是非常常见的直插式元件，日常做PCB布局、控制柜内信号回路设计的时候，经常会用到这类小体积信号继电器来做小功率信号的通断切换，和功率继电器不同，它的触点负载能力不高，主要针对毫安级的弱信号回路设计，不会因为触点接触电阻过大或者触点跳弧影响微弱信号的传输稳定性，在数据采集设备的通道切换、小型自动化设备的IO信号扩展、老旧设备的信号回路改造场景里，这类继电器的选型出镜率很高。从结构设计来看，这款继电器采用黄色阻燃工程塑料外壳，外壳表面直接模印了触点接线逻辑示意图，现场接线或者排查回路故障的时候，不用翻查手册就能快速确认引脚对应的触点回路，能减少现场调试的查线时间。直插式引脚采用标准间距排布，引脚长度适配常规1.6mm厚度PCB的波峰焊工艺，焊接后引脚露出板面的长度控制在1.2-1.5mm区间，既保证焊接可靠性，也不会因为引脚过长造成相邻信号回路的短路风险。

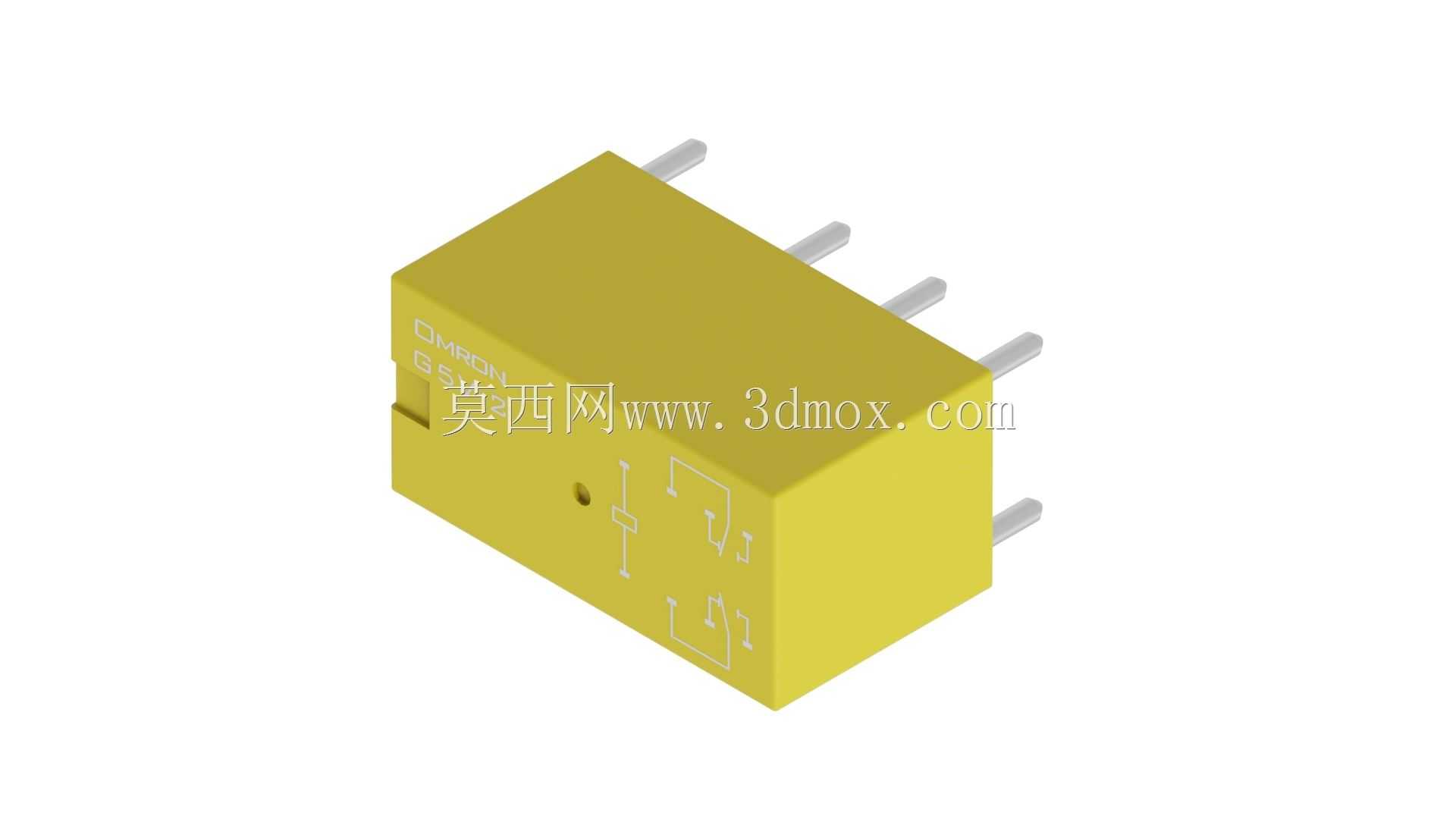

　　整体外形是规整的长方体结构，边角做了小圆弧过渡，没有突出的卡扣或者异形结构，在PCB上排布的时候，相邻元件的间距只需要预留0.8mm的安全间隙即可，能有效节省板卡的安装空间，对于高密度排布的信号采集板来说，这种规整外形的元件更适合自动化贴装或者手工插件作业。内部触点采用镀金处理，针对低电压、小电流的信号回路设计，能有效降低触点闭合时的接触电阻，避免微弱信号在触点位置出现压降过大导致的信号失真，同时线圈部分的功耗控制在较低水平，5VDC的线圈额定电压适配绝大多数单板机、工业控制板卡的板载供电回路，不需要额外设计线圈供电的升压或者降压电路，简化板卡的电源回路设计。

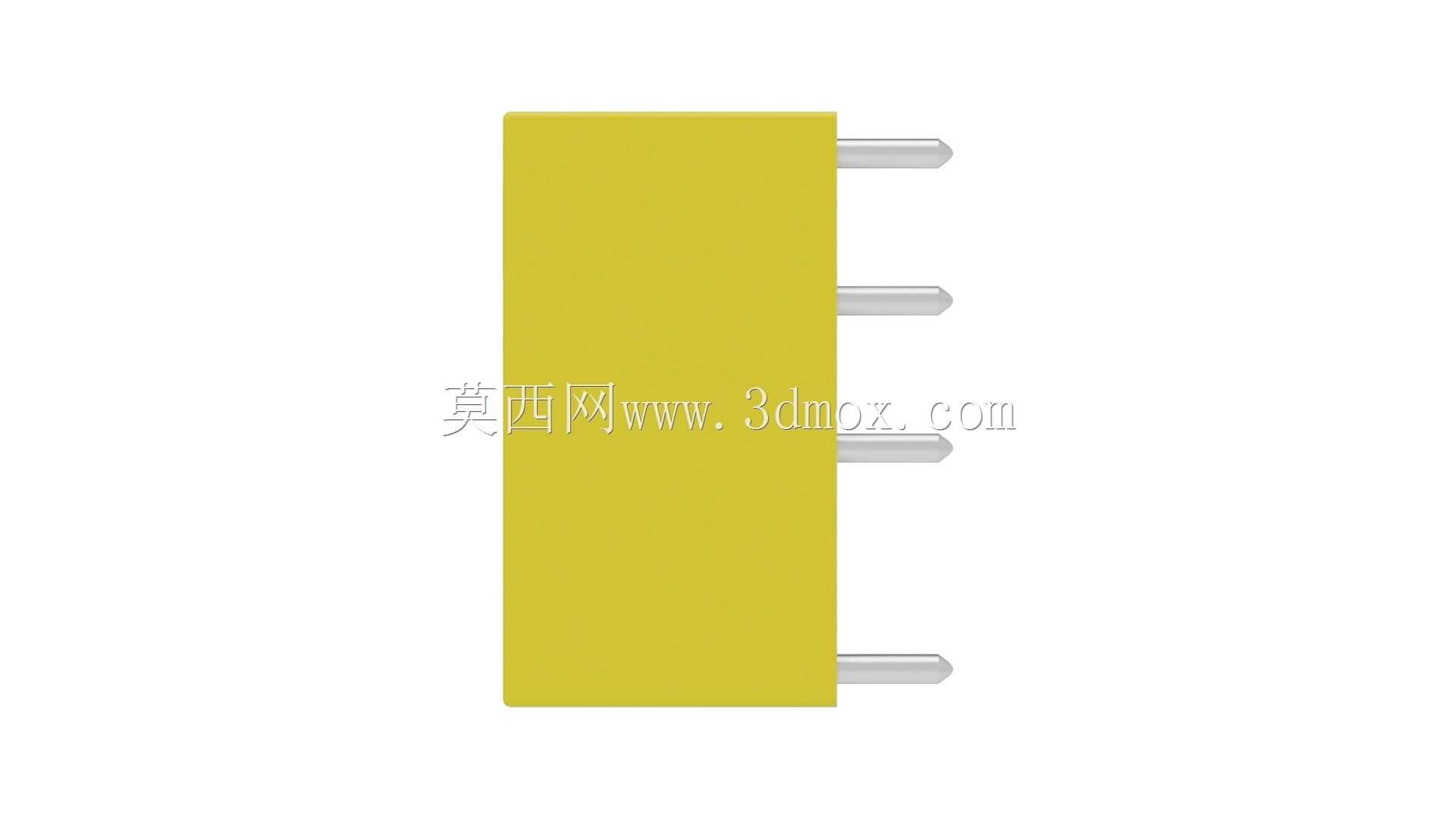

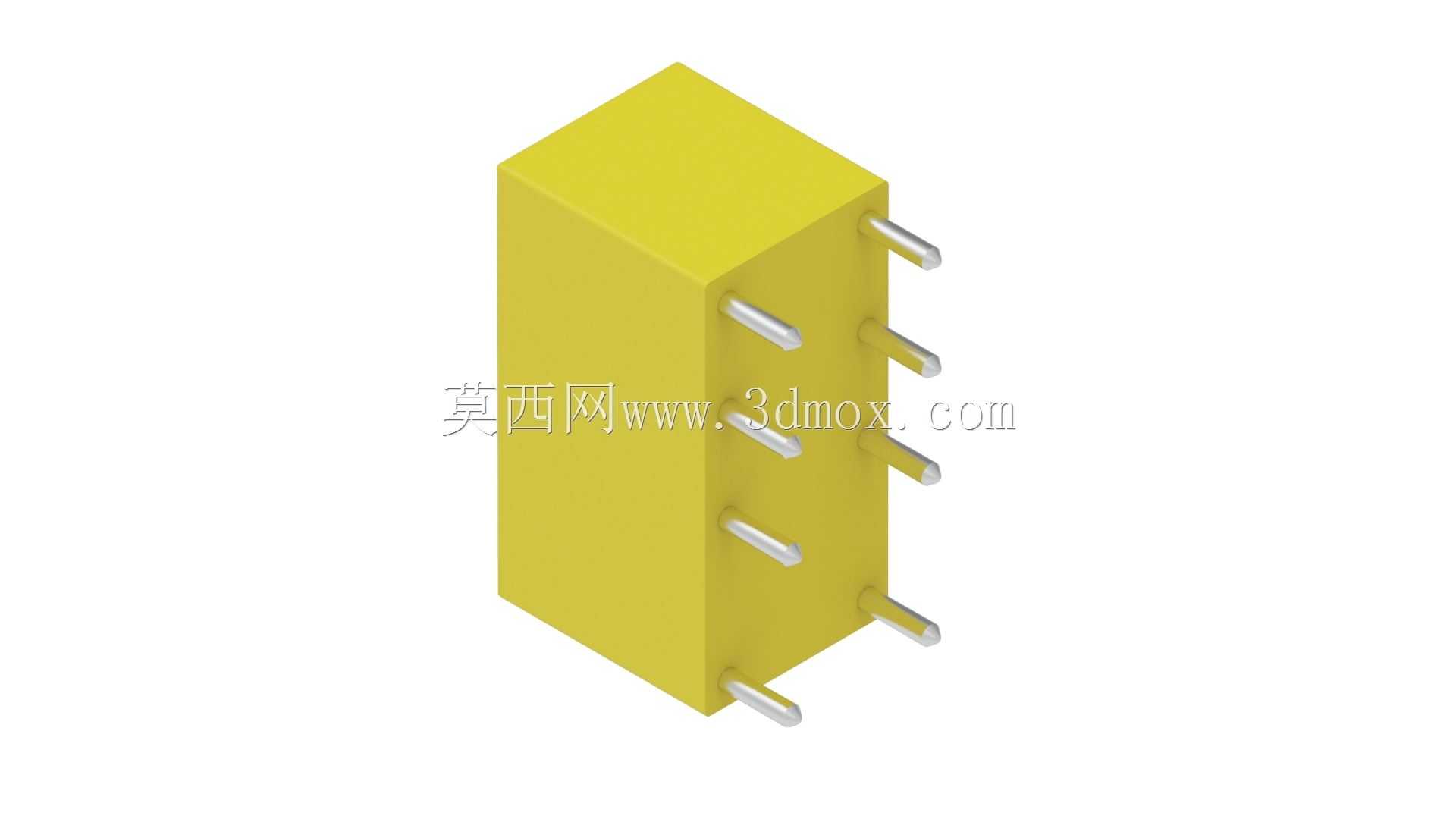

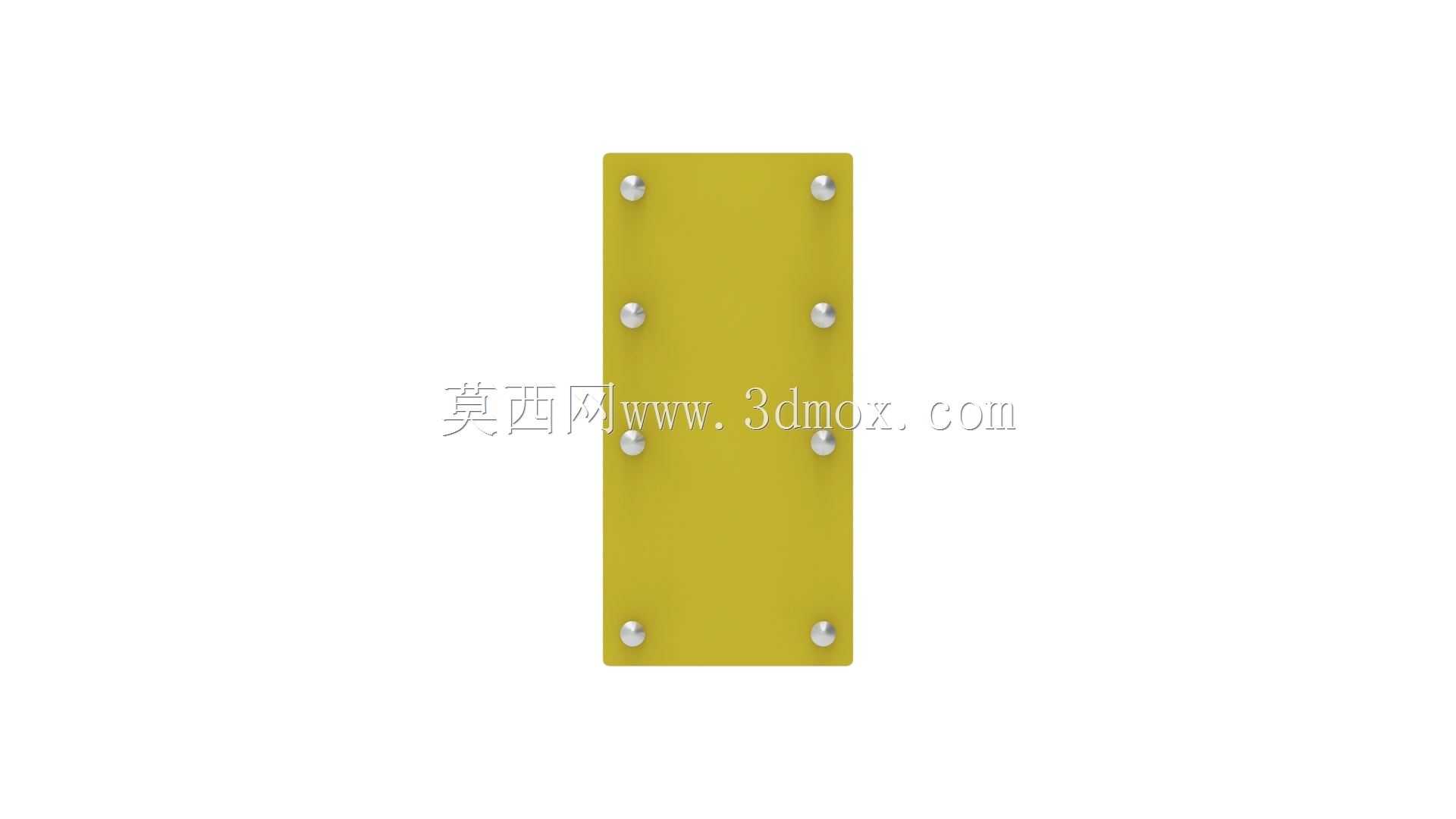

　　安装边界上，这款继电器的本体高度控制在10mm左右，在板卡上安装后，不会和上方的屏蔽罩、结构支撑件产生干涉，引脚的排布采用两排直插设计，每排三个引脚，分别对应线圈两端以及两组转换触点的公共端、常开端、常闭端，做PCB封装设计的时候，引脚孔径设置为0.8mm即可满足插件公差要求，焊盘直径设置为1.6mm能保证波峰焊的焊锡浸润效果，外壳的定位基准选在本体的两个相邻直角边，做器件定位的时候能快速对齐丝印边框，减少插件时的偏移量。

　　在实际选型应用中，这类继电器不能用来切换220V交流或者大电流的动力回路，仅适用于切换电平信号、传感器输出的模拟小信号等场景，设计回路的时候需要在线圈两端反向并联续流二极管，避免线圈断开时的反向电动势击穿板卡上的驱动芯片，同时在触点回路如果接入感性负载的话，需要额外增加阻容吸收回路，延长触点的使用寿命。做三维建模的时候，这款继电器的外形细节还原度直接影响PCB结构干涉检查的准确性，尤其是引脚的位置度、外壳的实际长宽高尺寸、表面凸起的定位点细节，都需要和实物尺寸做对应，不然在做整机装配的时候，容易出现继电器和周边结构件、接插件的干涉问题，很多新手工程师在做封装的时候只关注引脚间距，忽略了本体的实际外形尺寸，往往到打样组装的时候才发现元件装不下，或者和旁边的电容、接插件顶住，造成板卡返工。
