工业级负载断路开关三维结构设计

项目分类:变压器 发布时间:2025-02-02 ID:917910
  • 工业级负载断路开关三维结构设计

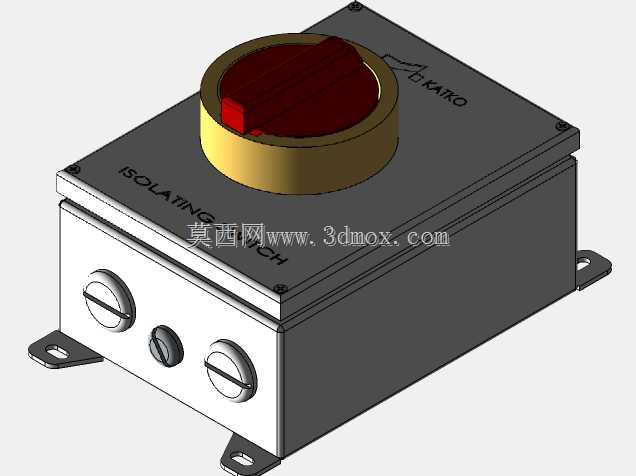

  在工业配电、设备动力回路的现场应用场景里,这类带封闭壳体的负载断路开关,常被布置在车间动力分线端、设备侧进线位置,承担带载状态下分断主回路、检修阶段形成明显电气断开点的核心作用,区别于微型断路器的过载短路保护属性,这类开关更侧重可靠的带载分断能力与直观的操作状态反馈,避免检修过程中误合闸带来的安全风险。从结构设计的角度拆解,整个产品采用上下扣合的密封式金属壳体,底部延伸出带安装孔的固定支脚,支脚的开孔位置与间距匹配常规电气柜安装梁、墙面固定座的通用孔距,安装时不需要额外做转接支架,直接通过螺栓即可完成固定,壳体侧面预留的两个电缆进线格兰头安装位,适配不同线径的动力电缆引入,中间的小直径开孔可作为控制回路引线、接地标识安装位使用,所有开孔位置都做了翻边处理,避免电缆穿入时被锐边割破绝缘层。

  顶部的操作旋钮采用大直径红黄色高对比度设计,红色操作柄搭配黄色基座,在车间复杂光线环境下也能快速识别开关分合状态,旋钮的操作扭矩经过匹配设计,既不会因为操作力过小导致意外触碰误分合,也不会因为扭矩过大给操作人员带来额外负担,旋钮与壳体之间设置了密封胶圈,能够满足普通工业场景下的防尘、防溅水要求,适配多数非防爆类的工业车间环境。建模过程中优先考虑了装配逻辑的合理性,上下壳体的连接采用四角内嵌螺丝固定的方式,螺丝孔位做了沉台设计,固定后螺丝端面不突出壳体表面,避免安装时与相邻部件产生干涉;内部的触头组件安装基准与壳体的定位柱做了对应匹配,装配时不需要额外做位置调整,即可保证动触头与静触头的啮合行程符合分断要求,操作旋钮的转轴与内部触头机构的连接采用扁位配合,避免长期操作后出现转轴打滑、分合位置错位的问题。

  从安装边界来看,壳体整体的长宽高尺寸适配常规的小型动力配电盒安装空间,底部支脚的突出量控制在合理范围,不会占用过多的柜内安装空间,侧面的接线端子位置预留了足够的电缆弯曲半径空间,即使是16平方毫米的多股动力电缆,接入后也不会出现过度弯折导致线芯损伤的问题。这类开关在实际选型时,常与电源变压器、小型配电模块搭配使用,作为变压器次级输出端的主分断装置,在设备检修、线路维护时,不需要断开上级总电源,只需要分断该开关即可对下游设备进行操作,大幅提升运维效率,同时开关本体的明显断开点,也能为运维人员提供直观的安全确认依据,避免带负荷拉闸、误合闸等违规操作带来的电气安全事故。

  建模时对所有配合面的公差做了预留,壳体扣合面的间隙控制在均匀范围内,既保证密封胶条的压缩量符合防护等级要求,也不会因为公差累积导致壳体扣合后出现翘边、缝隙不均的问题;操作旋钮的转动行程做了机械限位,分合位置都有明确的卡位反馈,操作人员不需要额外查看指示标识,通过操作时的手感即可确认开关是否分合到位。
