带观察窗嵌入式电气防护面板箱体结构

　　这款面板箱体主要面向低压电源配套的电气防护场景，常见于工业控制柜内嵌安装、小型电源模组外置防护、车间分布式供电节点的终端防护环节，实际使用中可容纳小型电源变压器、接线端子排、小型保护断路器等核心电气元件，为内部器件提供防尘、防误触、抗轻度外力冲击的物理防护，同时正面预留的观察窗可在不开启箱门的状态下，直接观察内部元件的运行状态、指示灯显示情况，减少日常巡检的开箱操作频次，降低无关人员误触内部带电部件的风险。

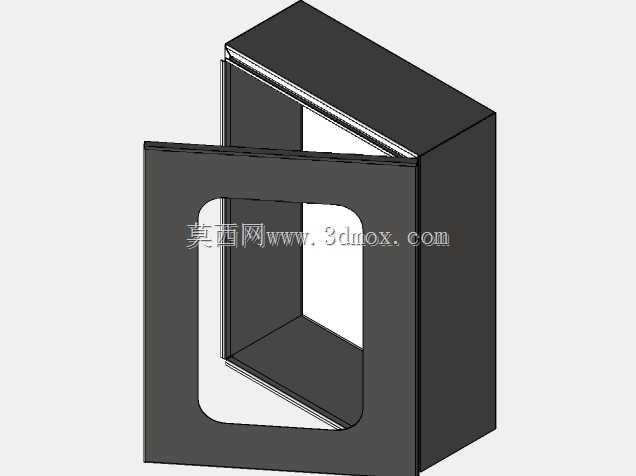

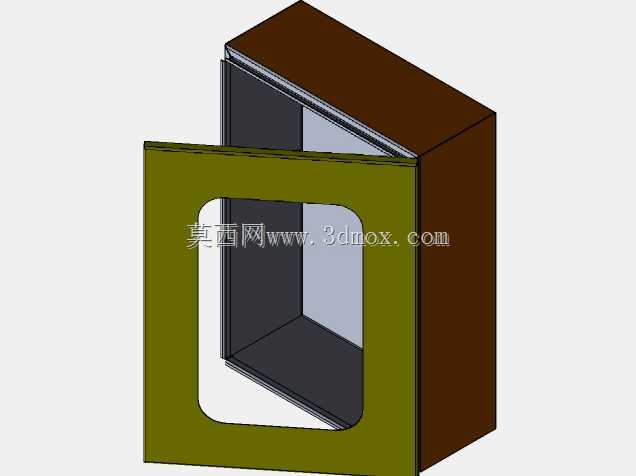

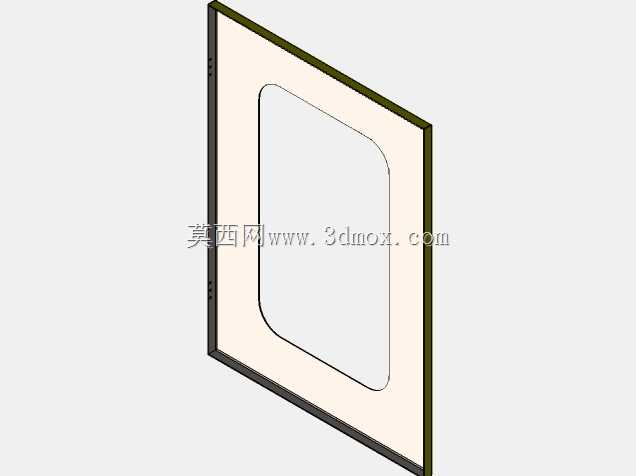

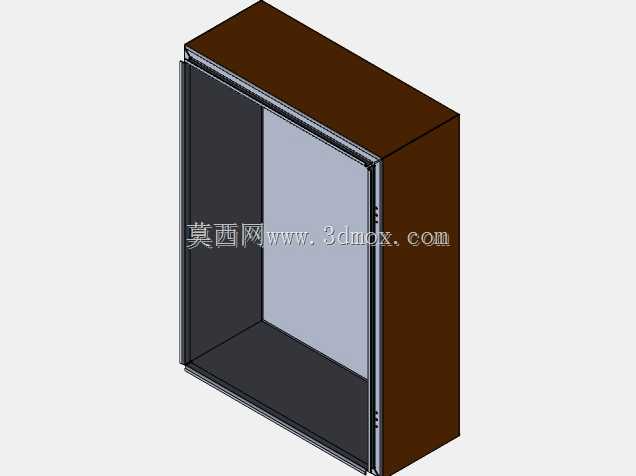

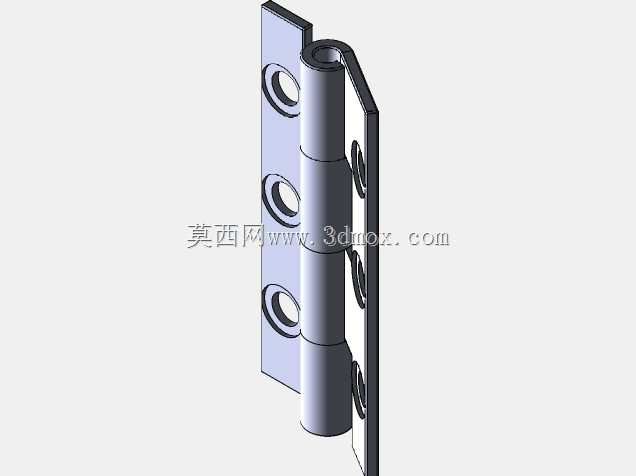

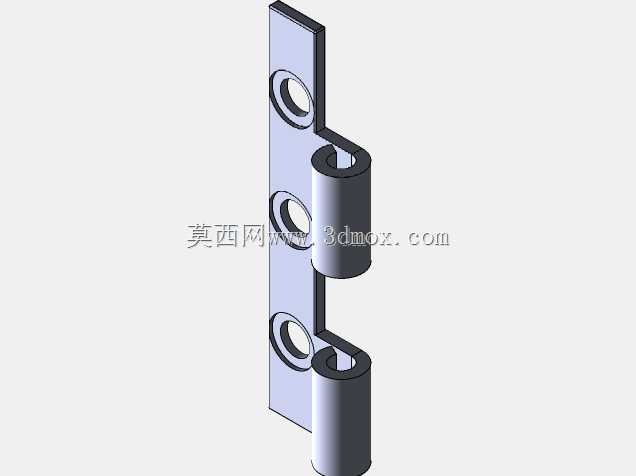

　　从结构设计逻辑来看，箱体采用分体式的箱门与主壳体配合结构，主壳体为折弯成型的围框结构，后部预留安装固定孔位，可直接通过螺栓固定在安装背板或者控制柜的内嵌安装梁上，安装边界需要预留至少15mm的侧边操作空间，方便箱门的开合与接线操作；箱门与主壳体之间采用侧边铰接的配合方式，铰接位置预留足够的转动间隙，避免箱门开合过程中与主壳体边缘发生剐蹭，同时箱门内侧预留密封胶条的安装槽位，可根据使用场景的防护等级需求加装发泡密封胶条，提升箱体的防尘防水能力。外形尺寸方面，该箱体采用紧凑型的进深设计，适配控制柜内部有限的安装空间，正面观察窗采用圆角矩形的开孔设计，一方面避免直角开孔带来的应力集中问题，降低钣金加工过程中开裂的风险，另一方面圆角过渡的窗口边缘也能减少安装透明防护板时的割手风险，透明防护板可采用亚克力或者钢化玻璃材质，通过压条或者粘接的方式固定在箱门内侧，无需额外的外露固定件，保证箱门外表面的平整性。

　　在实际工程应用中，这类面板箱体的设计需要重点考量几个核心维度：首先是钣金折弯的公差配合，主壳体的折弯边与箱门的配合间隙需要控制在1mm以内，既保证箱门开合顺畅，又避免间隙过大导致灰尘或者飞溅物进入箱体内部；其次是安装点位的通用性，主壳体后部的安装孔位采用长圆孔设计，可适配不同安装背板的孔位偏差，降低现场安装的对位难度；另外箱门的锁止结构虽然在当前模型中未做细化，但预留了锁具安装位，可根据使用场景选择通用的转舌锁或者快开式锁扣，满足不同权限管理的需求。

　　从建模细节来看，箱体的所有钣金折弯处都预留了合理的折弯内R角，符合常规钣金加工的工艺要求，不存在无法加工的直角折弯结构，箱门与主壳体的贴合面做了折边处理，提升箱体整体的结构刚性，减少薄钣金加工带来的形变问题；内部腔体的净空间尺寸经过合理规划，可容纳常规规格的小型电源变压器以及配套的接线组件，腔体内部预留了安装导轨的固定点位，可直接卡装标准DIN导轨，方便电气元件的快速装配，无需额外焊接固定支架，提升装配效率。在不同的应用场景下，这款箱体可根据实际需求调整板材厚度，常规室内使用场景采用1.2mm厚度的冷轧钢板即可满足结构强度要求，若应用在有轻度腐蚀的环境中，可更换为不锈钢板材或者增加表面喷塑的涂层厚度，提升环境适应能力；观察窗的尺寸也可根据内部需要观察的元件位置做适应性调整，当前模型的窗口位置正对内部核心元件的安装区域，可覆盖大部分常规电源组件的观察需求，无需额外调整即可直接用于多数小型电源防护场景。
